Oxgard Praktika T-10-H Double Pass [40/44] Габаритные и установочные размеры
![Oxgard Praktika T-10-H Double Pass [40/44] Габаритные и установочные размеры](/views2/1893316/page40/bg28.png)
ВЗР.228800.000 ИМ
Турникет Praktika T-10
Инструкция по монтажу
40
ПРИЛОЖЕНИЕ Г — Габаритные и установочные размеры
модификаций турникетов с индексом Doublе pass

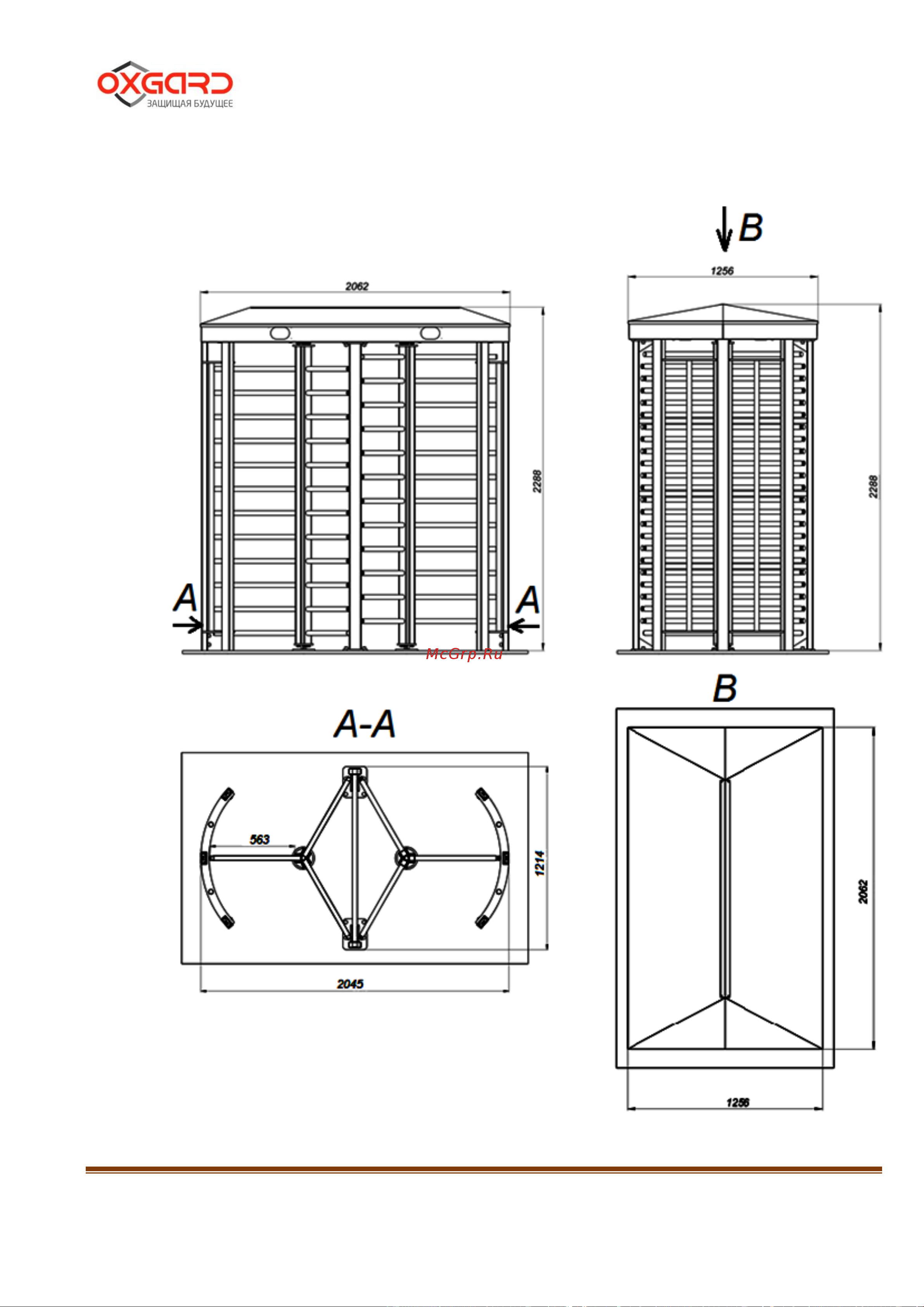

Рисунок 22 – Габаритные размеры модификаций турникетов Doublе pass
