ВЗР.224100.000 ИМ
Турникет Praktika T-10-М
Инструкция по монтажу
25
5 ПОДКЛЮЧЕНИЕ И НАЛАДКА ИЗДЕЛИЯ
4Рисунок 5 – подводка кабелей производится через отверстие в
стойке неподвижной панели ограждения турникета. Закрепить кабели
кабельными стяжками.
Подключение питания 220В осуществляется через клеммы
расположенные на DIN рейке. Рисунок 14 – схема подключения питания.
Блок питания
Модель:DR-60-12
N
L
+V
-V
220 В
Подсветка
прохода
12 В
С6А С6А

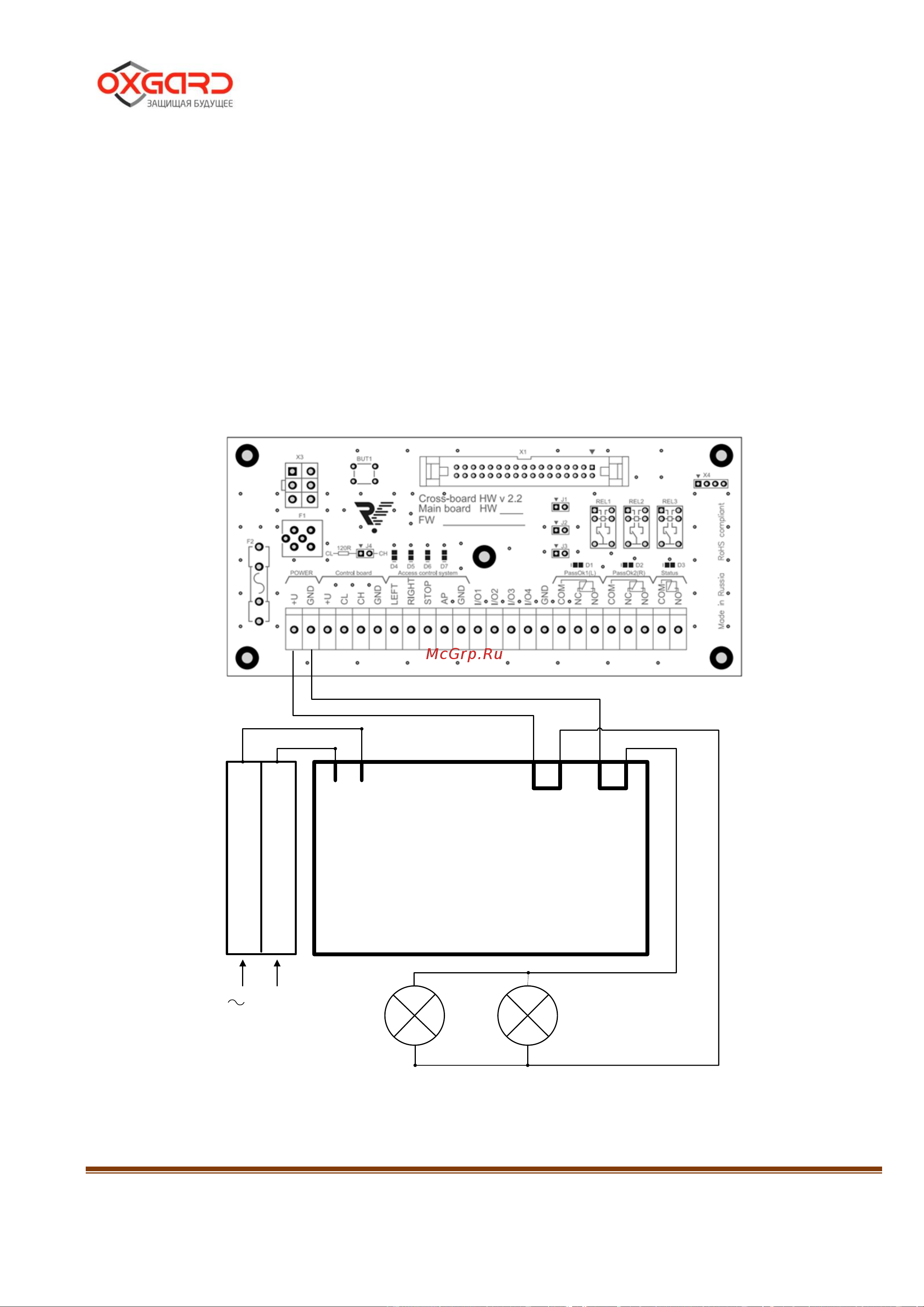

Рисунок 14 – Схема подключения питания турникета
