Lightwell LBW-100-10 Инструкция по эксплуатации онлайн

Lightwell LBW-100-10 Инструкция по эксплуатации онлайн

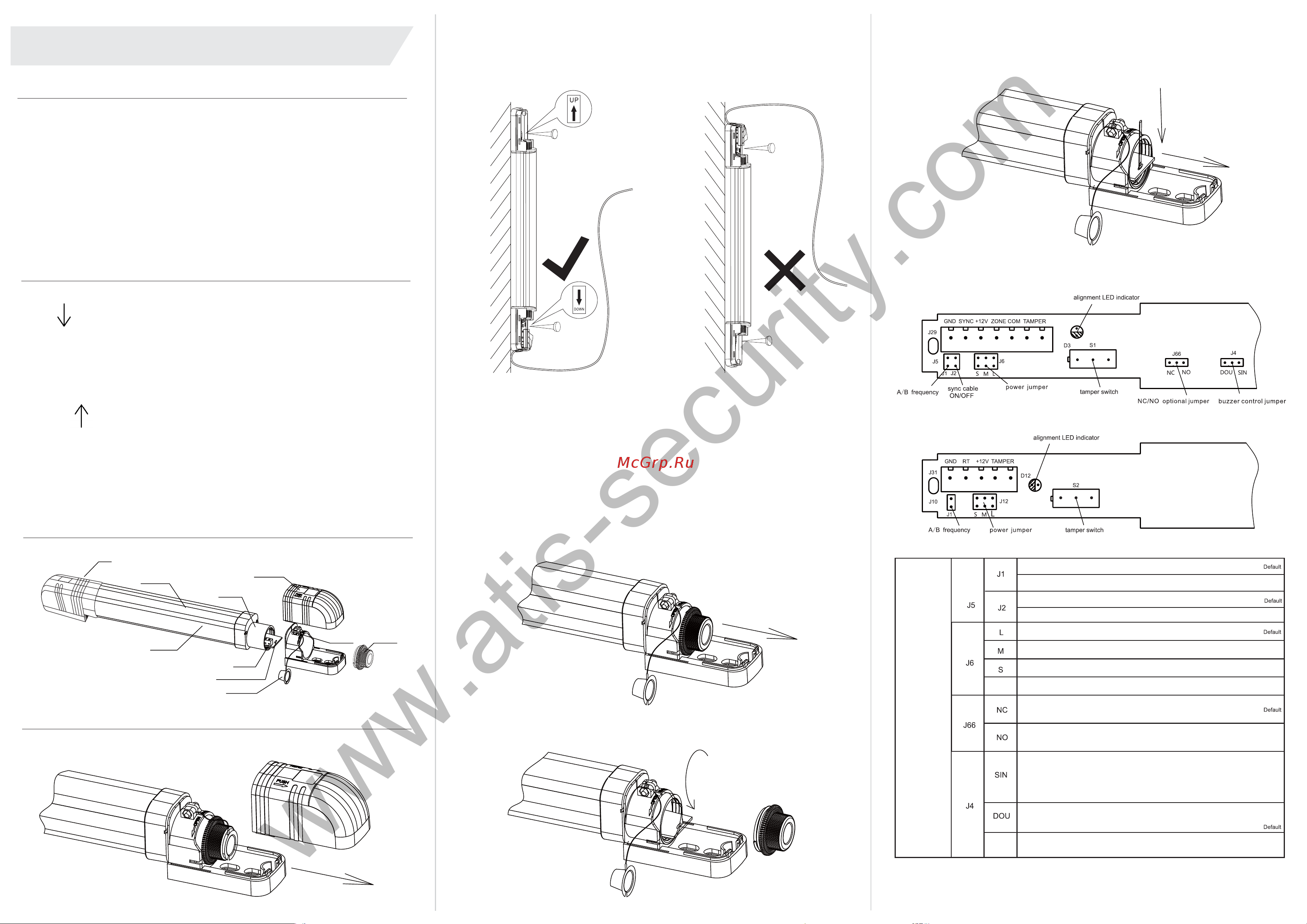

1. Откройте крышку трубки и потяните ее в сторону как показано на
рисунке 2.
Настройка
Рисунок 2
Рисунок 3
Рисунок 4
Рисунок 5
Рисунок 6
2. Используйте сверло 6 мм, чтобы сделать монтажные отверстия,
удерживайте барьер на месте и привинтите ее к необходимой
поверхности.
Примечание:
1. Передатчик TX и приемник RX должны быть
установлены на одном горизонтальном уровне и вертикально
относительно земли.
2. Провода подключения должны быть в нижней части барьера.
3. Откройте водонепроницаемою резиновою заглушку.
4. Снимите заглушку, повернув ее против часовой стрелки
(как показано на рисунке 5) .
5. Вставьте отвертку в отверстие на плате и вытащите ее
(как показано на рисунке 6).
6. Настройки на печатной плате
Передатчик (TX)
Приемник (RX)
Jumper ON - частота A
Jumper OFF - частота B
Jumper ON - Кабель синхронизации не используется
Jumper OFF - Кабель синхронизации используется
Jumper ON - Мощность 50-100м
Jumper ON - Мощность 20-50м
Jumper ON - Мощность 5-20м
Jumper OFF - Мощность 0-5м
Jumper ON - Контакты NO
Jumper ON - Контакты NC
Jumper ON - Если инфракрасный луч нарушен, зуммер
сделает короткий сигнал di di di, но не даст тревогу на зону
выхода.
Jumper ON - Зуммер будет звучать в течение 1,5 секунд, при
нарушении луча
Jumper OFF - Отключить зуммер
Приемник (RX)
Крышка трубки
PС фильтр
Крышка трубки
Поворотная шестерня
Уплотнительная
крышка
Стопорный
винт
Алюминиевый корпус
Рисунок 1
Схема
Печатная плата
Водонепроницаемая резиновая пробка
PCB отверстие
Рисунок 7
LBW-30-4
LBW-30-6
LBW-30-8
LBW-30-10
LBW-30-12
LBW-60-4
LBW-60-6
LBW-60-8
LBW-60-10
LBW-60-12
LBW-80-4
LBW-80-6
LBW-80-8
LBW-80-10
LBW-80-12
LBW-100-4
LBW-100-6
LBW-100-8
LBW-100-10
LBW-100-12
Характеристики
Длина луча
Количество лучей
Размеры
2 Луча - 48см
4 Луча - 76см
6 Лучей - 108см
8 Лучей - 140см
10 Лучей - 172см
12 Лучей - 204см
Проводной инфракрасный барьер предназначен для обнаружения
нарушителя, как в помещении, так и на улице. При этом диапазон
рабочих температур составляет от -25С до +55С, а влажность до 95%.
Барьер состоит из двух частей: передатчика (TRANSMITTER) и
приемника (RECEIVER). В передатчике находятся диоды, излучающие
инфракрасные пучки света, а в приемнике диоды, принимающие их.
Если хотя бы два инфракрасных луча перекрываются посторонним
предметом или существом, то переходит в режим «ТРЕВОГА»: и
приемник передает сигнал на центральный блок охранной
сигнализации.
Инструкция по эксплуатации
Краткое описание
www.atis-security.com
