ВЗР.199800.000 ИМ
Калитка K-13
Инструкция по монтажу
12
5 ПОДКЛЮЧЕНИЕ И НАЛАДКА ИЗДЕЛИЯ
5.1 Схема подключения изделия

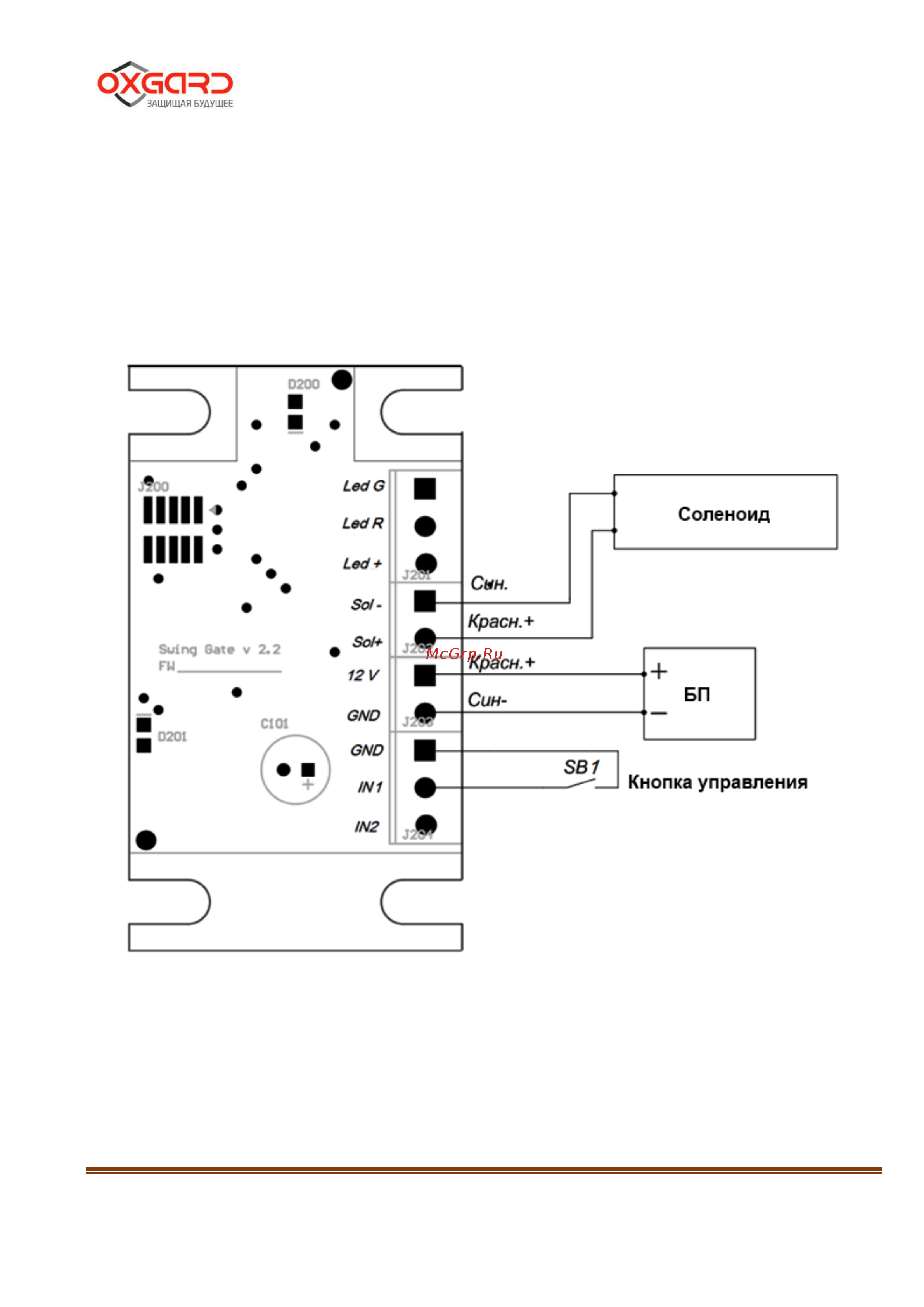

Рисунок 3 – схема подключения БП, кнопки управления к плате
управления калиткой.
Рисунок 3 – Схема подключения калитки
Плата калитки расположена внутри стойки. Из стойки выведены
провода для подключения.
