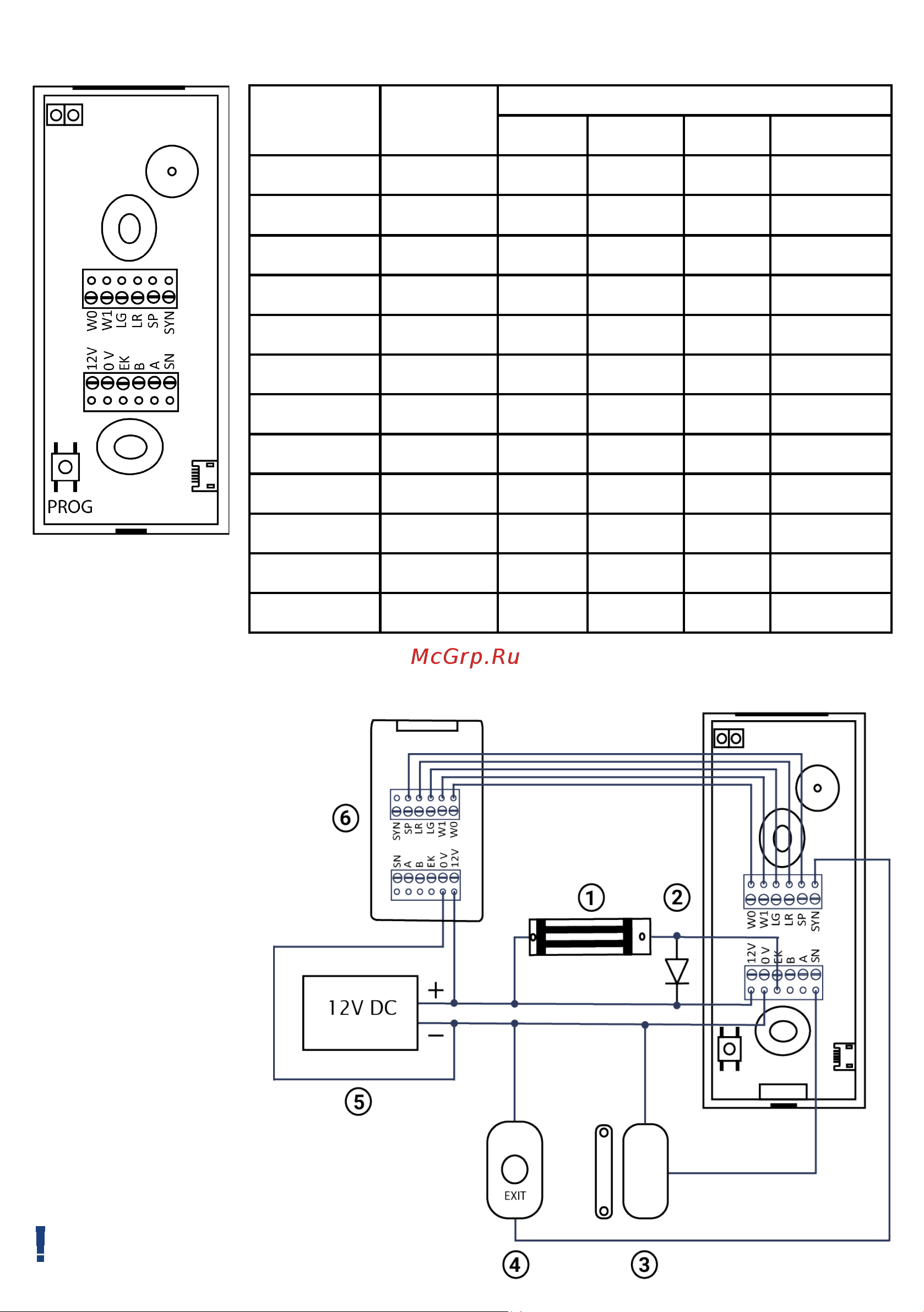

3 Подключение в режиме Считыватель Назначение Стандарты связи клеммы контроллера СКУД клемм Маркировка клемм Wiegand Данные 0 W0 Touch Memory RBus W W0 WO WO W1 RBus RS 485 Данные 1 W1 W1 замкнуть на OV Упр зеленым LG LG LG Упр красным LR LR LR Упр зуммером SP SP SP Кнопка Выход SYN Питание 12V 12V 12V 12V 12V Питание 0V OV OV OV OV Электронное реле ЕК 83 485 В В В 83 485 А А A Датчик состояния двери SN 4 Подключение в режиме Автономный контроллер 1 Замок до 1 А 2 Защитный диод 1 N4007 3 Датчик состояния двери 4 Кнопка Выход 5 Блок питания 8 15V 6 Считыватель 2 Wiegand I Подключение защитного диода является обязательным
