Rusguard R20-Face (5W) [4/14] Схемы подключения
![Rusguard R20-Face (5W) [4/14] Схемы подключения](/views2/1893428/page4/bg4.png)

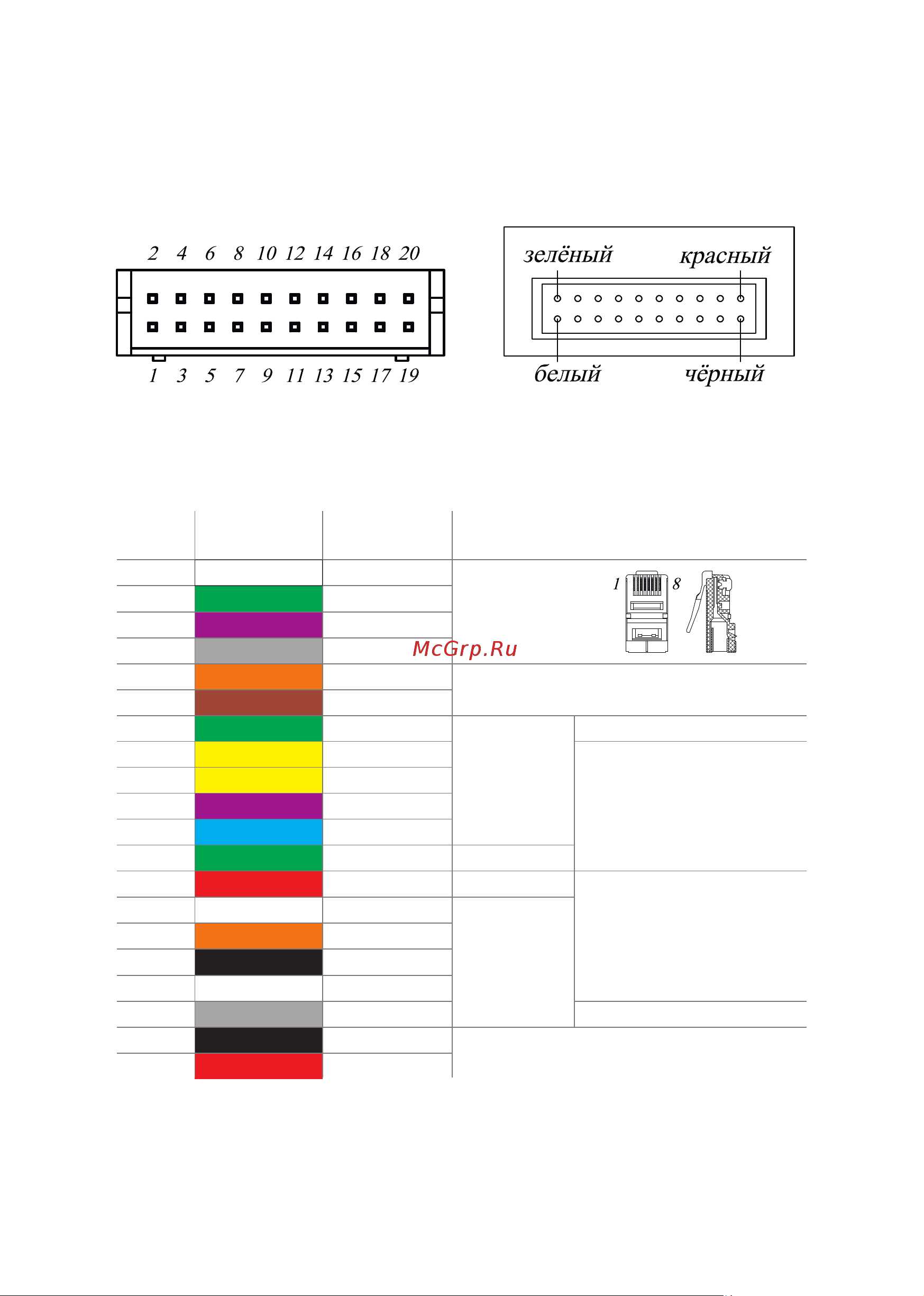

Рис. 3. Расположение контактов
шлейфового разъема
Номер
контакта
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Назначение
контакта
RJ45-6
RJ45-3
RJ45-2
RJ45-1
RS-485 +
RS-485 -
GND
GND
ALARM -IN1
RS-232-TX
ALARM -IN2
RS-232-RX
NC
WD0
COM
WD1
NO
GND
GND
+12V
Комментарии
Выводы
интерфейса
Ethernet
Выводы интерфейса RS-485
Сигнальные
выводы
Выводы
интерфейса
RS-232
Контакты
электронного реле:
NC–нормально-закрытый
COM–общий
NO–нормально-открытый
Выводы
интерфейса
Wiegand
26/34/50
Контакты питания (DC12V / 1A)
и земли
Схемы подключения
Рис. 4. Правильное расположение
шлейфового разъема при подключении
его к терминалу
Не забудьте подключить терминалы к сети Ethernet и настроить параметры сети
(см. п. «Настройка сетевых параметров»).
Цвет
провода
белый
зелёный
фиолетовый
серый
оранжевый
коричневый
зелёный
жёлтый
жёлтый
фиолетовый
синий
зелёный
красный
белый
оранжевый
чёрный
белый
серый
чёрный
красный
