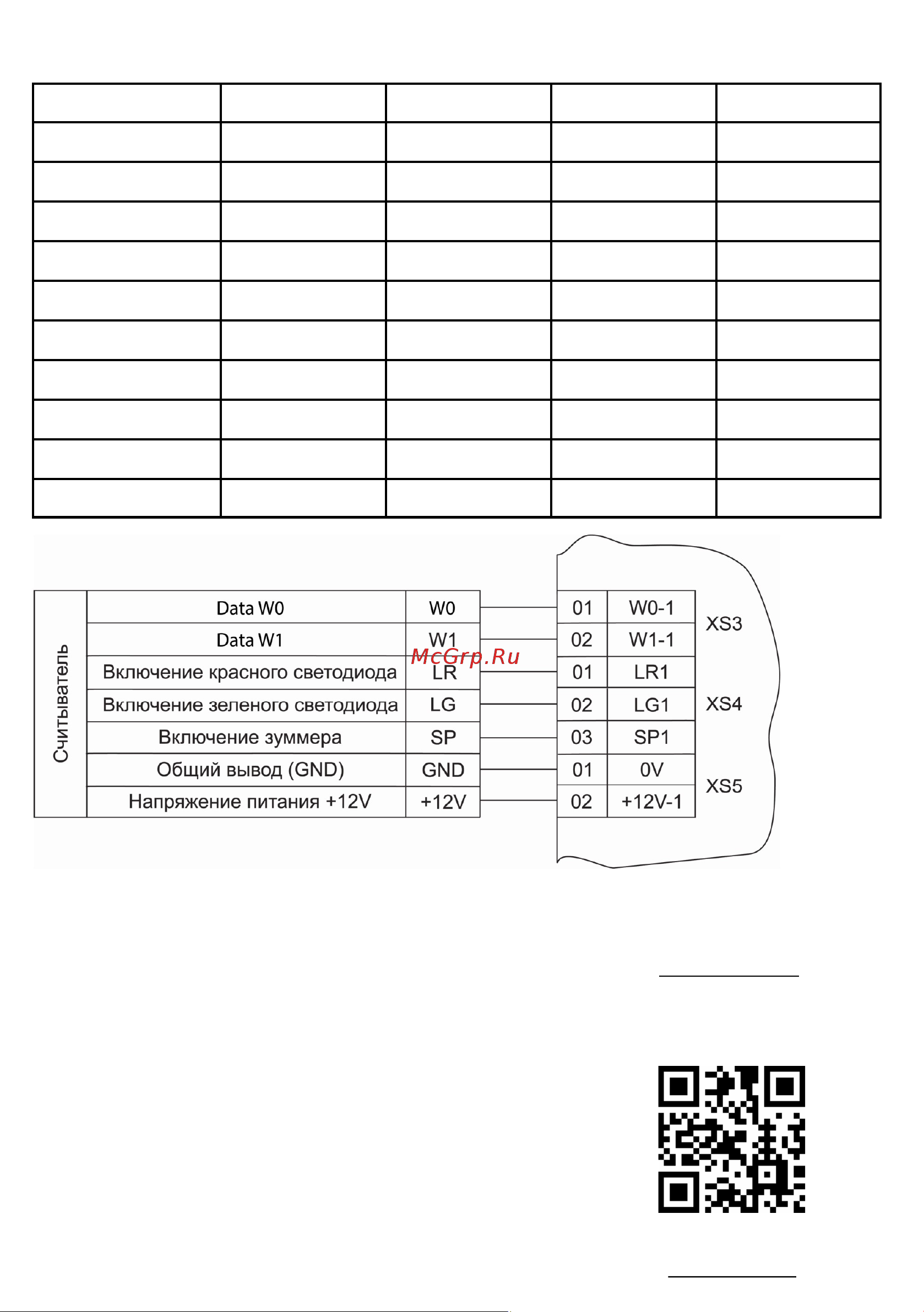

3 Подключение к контроллеру Wiegand Touch Memory RS 485 Rbus Желтый wo wo WO Синий W1 OV W1 Зеленый LG LG Белый LR LR Оранжевый SP SP Коричневый Красный 12V 12V 12V 12V Черный OV OV OV OV Розовый A Фиолетовый В Считыватель Цвет провода Data W0 W0 01 W0 1 DataWI W1 02 W1 1 Включение красного светодиода LR 01 LR1 Включение зеленого светодиода LG 02 LG1 Включение зуммера SP 03 SP1 Общий вывод GND GND 01 OV Напряжение питания 12V 12V 02 12V 1 4 Гарантийные обязательства Гарантия на изделие 5 лет со дня продажи считывателя Гарантия действительна при заполненном гарантийном талоне и наличии печати торгующей организации Основаниями для прекращения гарантийных обязательств могут быть М П несоблюдение данного Руководства наличие механических повреждений или следов воздействия воды и или агрессивных веществ наличие следов неквалифицированного вмешательства в схему устройства В течение гарантийного срока Изготовитель бесплатно устраняет возникшие неисправности Ремонт производится в мастерской Изготовителя Скачайте подробную инструкцию на сайте www rgsec ru
