Подробное Руководство по эксплуатации смотрите на нашем сайте: www.RgSec.ru/support/docs
10

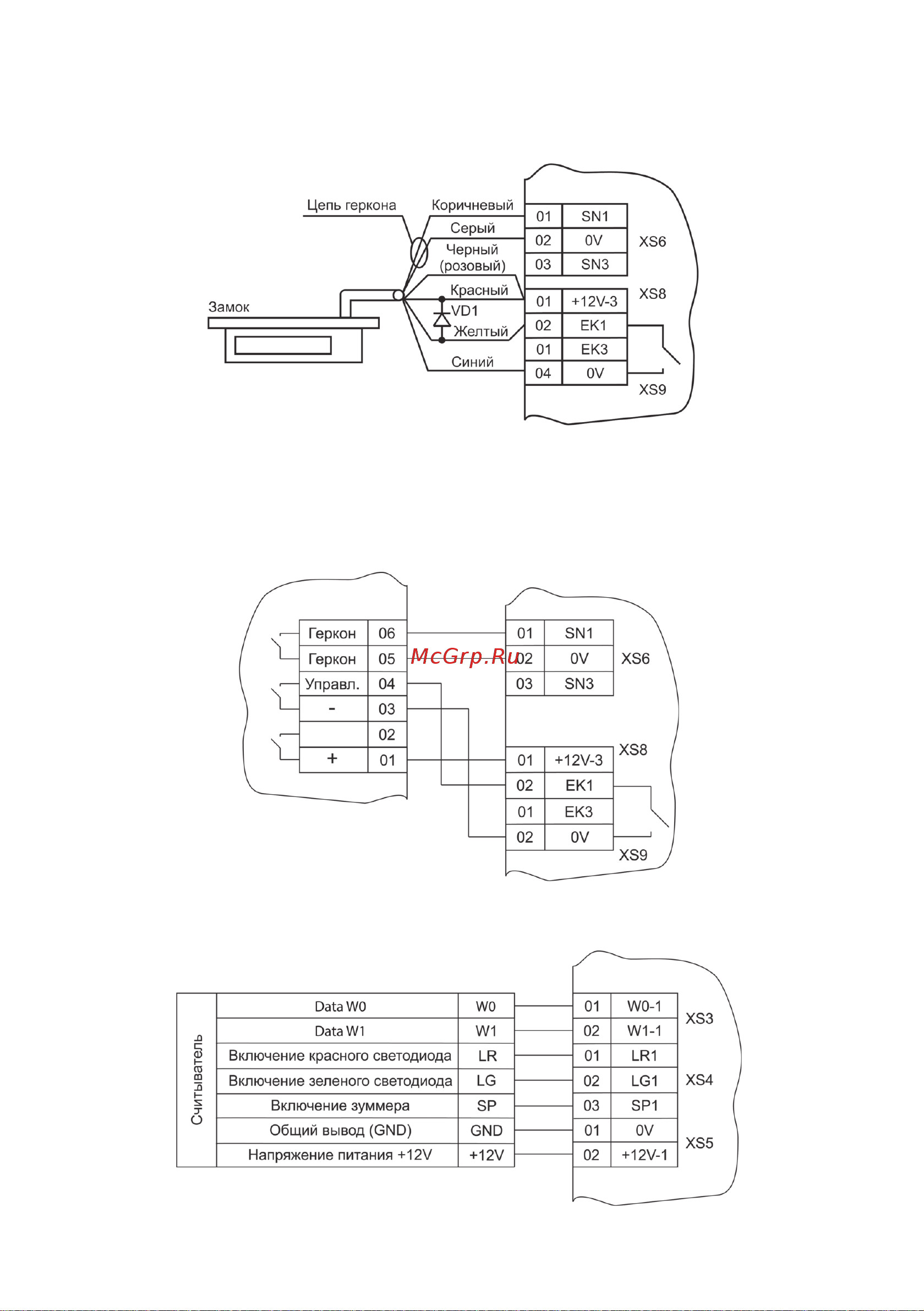

3.9 Схема подключения Замка AL-xxx-12 к контроллеру
Использовать защитный диод VD1 марки 1N4007, или аналогичный по характеристикам.
Монтаж диода осуществлять на контакты замка, а не контроллера!
Выставить тип контактов ЕК1 – НО (нормально-открытые).
3.10 Схема подключения Замка Tantos TRD-1086S
3.11 Общая схема подключения Считывателя с форматом Wiegand
