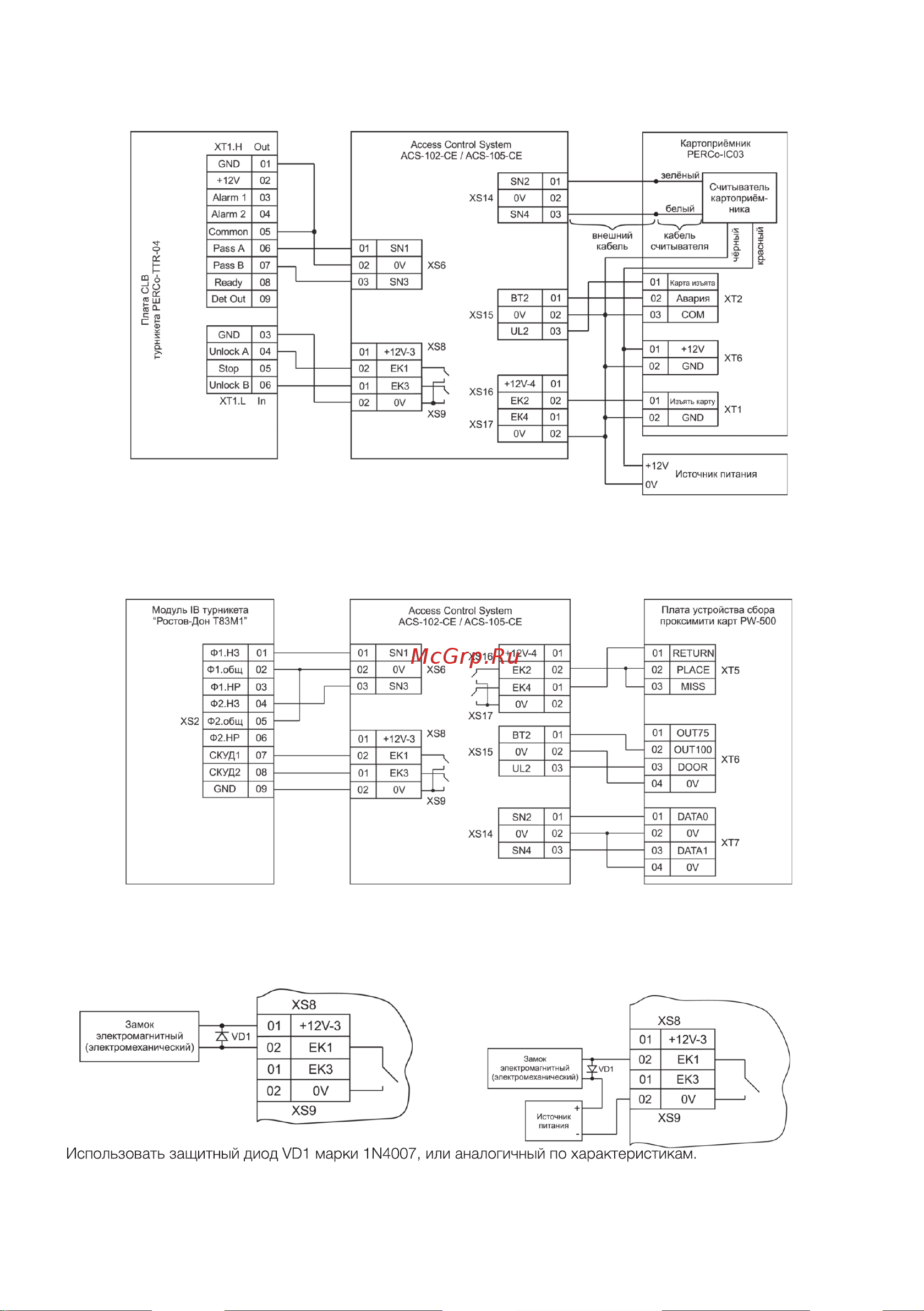

3.6 Схема подключения Турникета PERCo-TTR-04 и устройства сбора Proximity карт PERCo-IC03

Запрещается питать турникет или картоприемник от контроллера.

0V блока питания турникета (картоприемника) и 0V контроллера должны быть объединены.

3.7

Схема подключения Турникета “Ростов-Дон Т83М1” и устройства сбора Proximity карт PW-500

3.8 Схемы подключения исполнительного устройства с питанием:

а) от контроллера б) от внешнего источника постоянного тока

напряжением 12 В

Монтаж диода осуществлять на контакты замка, а не контроллера!

Выставить тип контактов ЕК1 – НЗ (нормально-замкнутые).
