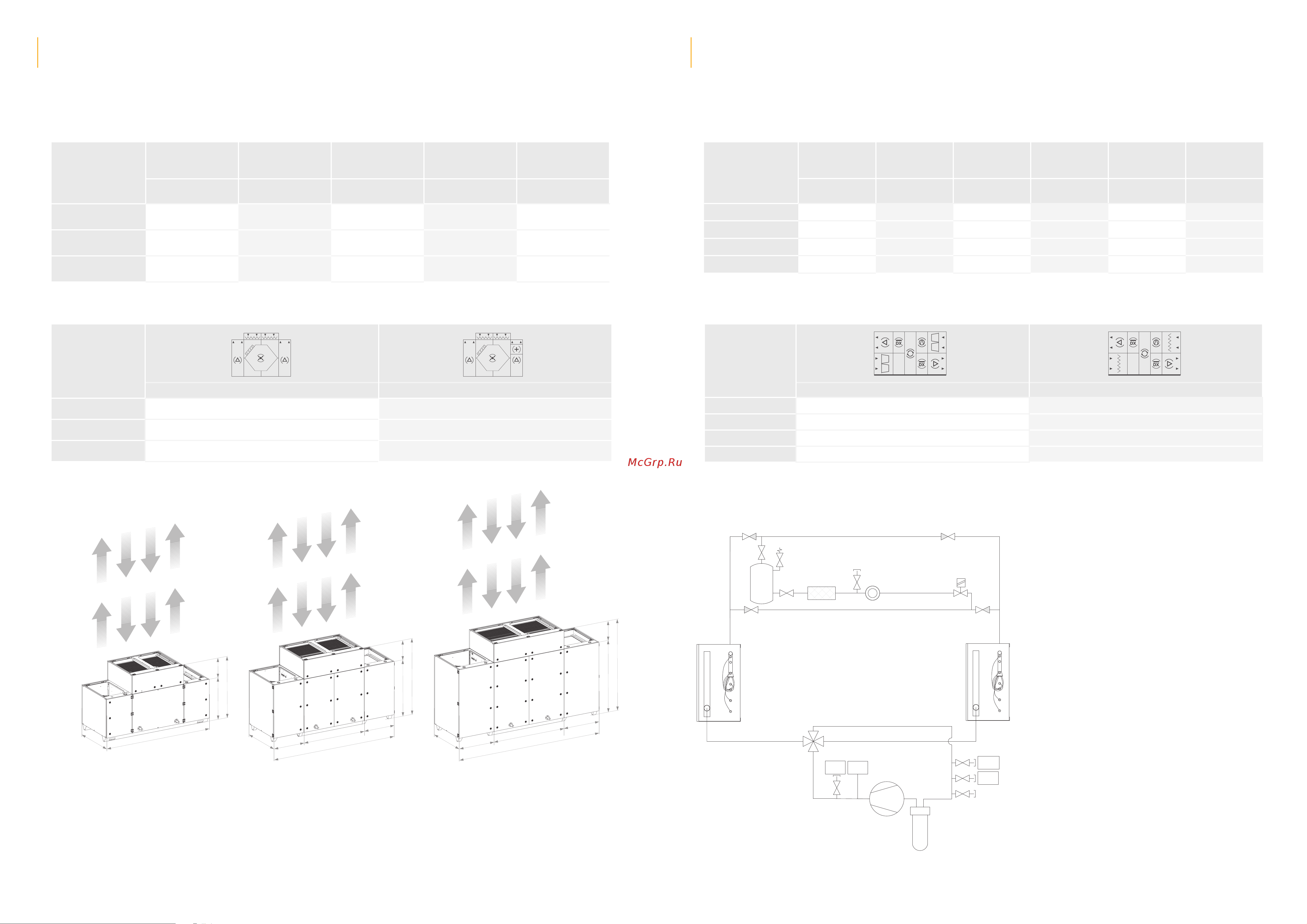

VENTUS COMPACT TOP
НАПОЛЬНЫЕ АГРЕГАТЫ С ВЕРТИКАЛЬНЫМ
ПОДКЛЮЧЕНИЕМ ВЕНТИЛЯЦИОННЫХ КАНАЛОВ
VENTUS COMPACT
НАПОЛЬНЫЕ АГРЕГАТЫ С ТЕПЛОВЫМ НАСОСОМ
Длина базового блока
Схема теплового насоса
1
1a
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Компрессор
Отделитель жидкости
Реле высокого давления
Четырехходовой клапан
Испаритель / Конденсатор
Обратный клапан
Накопитель фреона
Запорный вентиль
Фильтр-осушитель
Сервисный клапан
Смотровое стекло
Электронный расширительный вентиль
Конденсатор / Испаритель
Преобразователь высокого давления
Преобразователь низкого давления
Реле низкого давления
Датчик температуры на линии всасывания
Датчик температуры на линии нагнетания
Предохранительный клапан
Параметры базового агрегата
Длина базового блока
Параметры базового агрегата
Типоразмер
вентиляционного
агрегата
Номинальная
воздухопроизво-
дительность
Диапазон воз-
духопроизводи-
тельности
Высота Ширина
Высота
присоединения
канала
Ширина
присоединения
канала
[м
3
/час] [м
3
/час] [мм] [мм] [мм] [мм]
VVS021c 2100 1200-2100 991 967 345 860
VVS030c 3000 1500-3000 1255 967 480 860
VVS040c 4000 2000-4000 1255 1174 480 1065
VVS055c 5000 2500-5500 1525 1345 615 1235
Типоразмер
вентиляционного
агрегата
Номинальная
воздухопроизводи-
тельность
Диапазон возду-
хопроизводитель-
ности
Высота Ширина
Подключение
вент. каналов
[м
3
/час] [м
3
/час] [мм] [мм] [мм]
VVS023c 2100 1250-2100 1176 880 700x445
VVS033c 3000 1800-3000 1447 880 700x513
VVS043c 4000 2400-4000 1737 880 700x613
Типоразмер
вентиляционного
агрегата
[мм] [мм]
VVS023c 2100 2100
VVS033c 2460 2460
VVS043c 2860 2860
880
2100
615
1230
715
1430
715
2860
1384
1737
353
FA - вход наружного воздуха
SA - выход приточного воздуха
RA - вход воздуха из помещения
EA - выход вытяжного воздуха из агрегата
Левое
исполнение
Правое
исполнение
Элементы
P1
LP
HP
P2
1a
1
17
9
3
2
13
16
14
15
9
9
9
12
4
5
5
5
5
7
7
18
8
9
10
11
6
Типоразмер
вентиляционного
агрегата
[мм] [мм]
VVS021c
2660 2400
VVS030c
2660 2400
VVS040c
2660 2660
VVS055c
2820 2820
SA
RA
FA
EA
EA
FA
RA
SA
* - диапазон рабочих параметров функции теплового насоса зависит от параметров наружного воздуха
SA
RA FA
EA
EA
FA
RA
SA
SA
RA
FA
EA
EA
FA
RA
SA
615
