2 Технические характеристики
2.1 Масса основного комплекта поставки не более – 1,5 кг.
2.2 Габаритные размеры корпуса (ДШВ) - 1553320 мм.
2.3 Габаритные размеры якоря (ДШВ) - 124,032,514,5 мм.
2.4 Длина кабеля для подключения замка – не менее 0,5 м.
2.5 Номинальное напряжение питания замка от источника постоянного тока 12В или
24В.
2.6 Допустимое колебание напряжения электропитания +20/-10% от номинального
значения.
2.7 Усилие удержания якоря при попытке взлома двери при номинальном
напряжении питания 1800Н±10% (класс устойчивости U1 по ГОСТ Р 52582-2006).
2.8 Ток потребления при нормальной температуре и номинальном напряжении
питания - не более 0,28 А при напряжении питания 12 В и не более 0,14 А при
напряжении питания 24В.
3 Комплектность
3.1 Замок AL-180FB
выпускается в двух вариантах, в
зависимости от типа крепления
якоря.
3.2 В комплект поставки замка
AL-180FB-01 (рисунок 1)
входят:
- корпус (1) - 1 шт.
- якорь (2) - 1 шт.
- планка переходная
узкая (3) - 1 шт.
- планка переходная
широкая (4) - 1 шт.
- винт М5х8 (потай.) (5) -2 шт.
- шайба 5 (6) - 2 шт.
- болт М5х10 (7) - 2 шт.
- детали крепления якоря:
- штифт (8) - 1 шт.
- винт М6х35 (9) - 1 шт.
- втулка проходная (10) - 1 шт.
- пружина коническая (11) - 1шт.
- втулка (12) - 1шт.
- коробка упаковочная - 1 шт.
- диод выпрямительный 1N5406 – 1 шт.
- пакет ZIP-LOCK - 1 шт.
- руководство по эксплуатации.

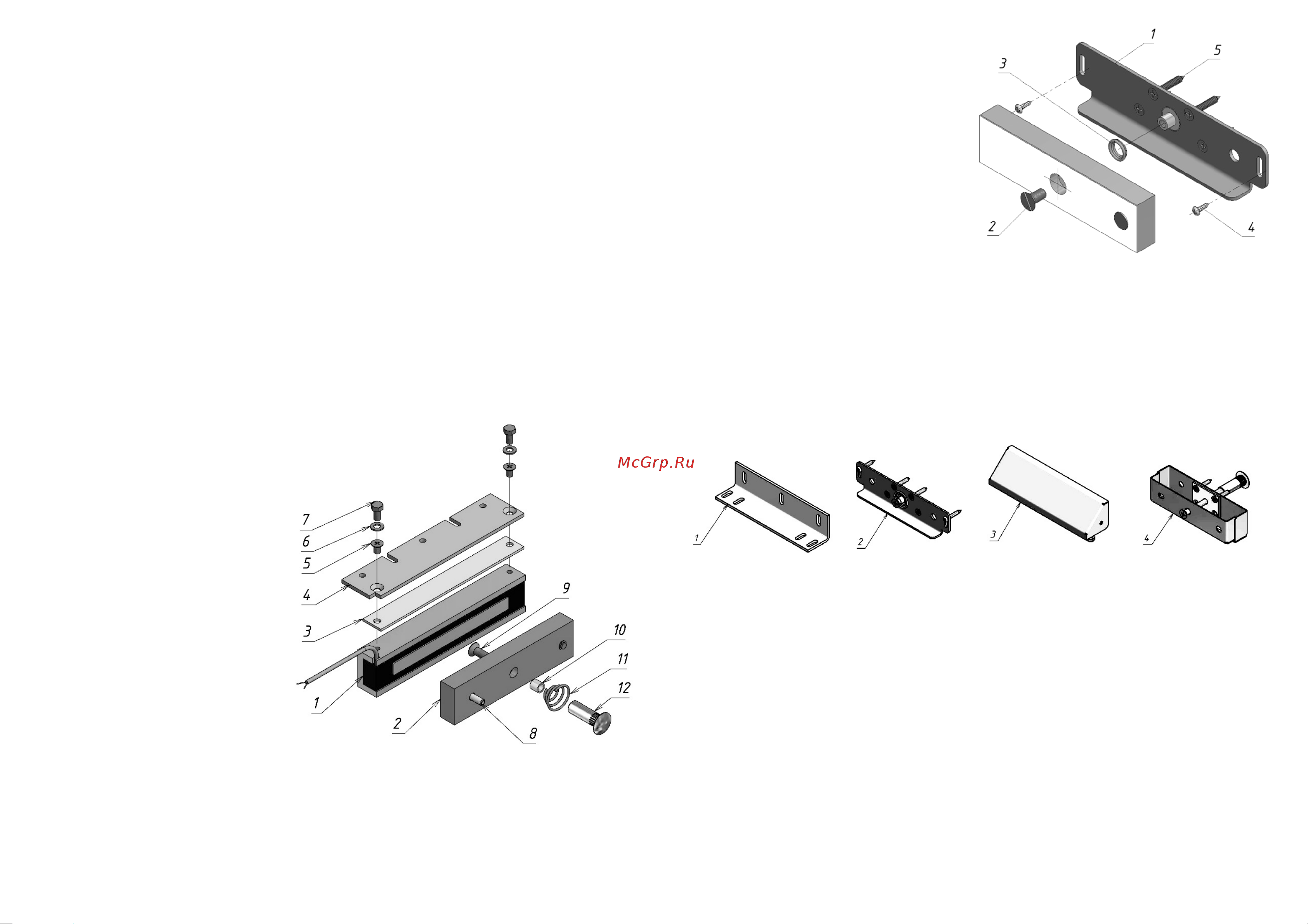

Рисунок
1
–
Комплект поставки замка
AL-180FB-01
4
3.3 В комплекте поставки замка
AL-180FB-02 детали крепления якоря
заменены комплектом 180P для
установки якоря без сверления
сквозного отверстия в двери (рисунок 2):
- пластина крепления якоря (1) - 1 шт.
- винт М6х12 (потай.) (2) - 1 шт.
- пружина (3) - 1 шт.
-саморезы 4х25 (п/к.) (4) - 2 шт.
-саморезы 4,2х25 (потай.) (5) - 4 шт.
3.4 По отдельным заказам также
поставляются (рисунок 3):
- L-уголок AL-150- для крепления
корпуса замка (1);
- комплект 180P- для установки
якоря без сверления сквозного
отверстия в двери (2);
- МК AL-150PR монтажный комплект для крепления корпуса замка (L-уголок AL-
150 с декоративным кожухом (3);
- Комплект смещения якоря 180 для регулируемой установки якоря на расстоянии от
8 до 34 мм от полотна двери (4).
4 Принцип действия
Замок состоит из корпуса и якоря. Срабатывание замка происходит при подаче
питания на замок и совмещении рабочих поверхностей корпуса и якоря. Для
обеспечения эксплуатационных характеристик рабочие поверхности корпуса и якоря
должны быть совмещены и плотно прилегать друг к другу. При снятии напряжения
питания происходит разблокирование замка.
5 Указания по монтажу и эксплуатации
5.1 Корпус замка размещается в верхней части дверной коробки (рисунок 4).
Крепление корпуса к дверной коробке производится с помощью переходной планки
(рисунок 1 поз.4) или монтажного уголка (рисунок 3 поз.1).
5.2 Габаритно-установочные размеры частей замка приведены на рисунках 5, 6 и 7.
Рисунок
3
–
Элементы монтажа замка
AL
-
FB
,
поставляемые по отдельным заказам
Рисунок
2
–
Якорь с комплектом
крепления 180P
