Внимание! Крепление корпуса замка к элементам монтажа

выполняется через резьбовые отверстия в корпусе. Во избежание

повреждения изоляции катушки внутри замка необходимо применять

крепежные винты и болты из комплекта поставки.

5.3 При установке корпуса на переходную планку (рисунок 1 поз.4) крепление

корпуса к планке выполняется винтами М5х8 (поз.5). Предварительное крепление

планки с корпусом к дверной коробке выполняется саморезами через регулировочные

пазы в планке.

5.4 При установке корпуса на монтажный уголок (рисунок 3 поз.1) крепление

корпуса к угольнику осуществляется через переходную планку (рисунок 1 поз. 3)

болтами М5х10 с шайбами (поз.5, 6).

5.5 Якорь замка устанавливается на двери напротив корпуса. Для варианта поставки

AL-180FB- 01 в двери подготавливаются монтажные отверстия для штифта и деталей

крепления в соответствии с габаритным чертежом якоря (рисунок 7).

5.6 Якорь замка для варианта поставки AL-180FB-02 устанавливается без штифта и

без сверления монтажных отверстий в двери (рисунок 2). Якорь соединяется с

пластиной (поз.1) винтом М6х12 (поз.2) через амортизирующую пружину (поз.3) и

затем через регулировочные пазы в пластине крепится саморезами (поз.4) к двери.

5.7 После окончательной регулировки взаимного положения корпуса и якоря при

закрытой двери саморезы (поз.4) затягиваются, якорь снимается с пластины и

выполняется крепление пластины к двери саморезами (поз.5), после чего якорь снова

устанавливается на пластину.

5.8 Для обеспечения эксплуатационных параметров замка якорь при закрывании

двери должен плотно прилегать к рабочей поверхности корпуса, что достигается

смещением корпуса замка вдоль регулировочных пазов. Окончательное крепление к

дверной коробке угольника или планки выполняется саморезами (в комплект поставки

не входят).

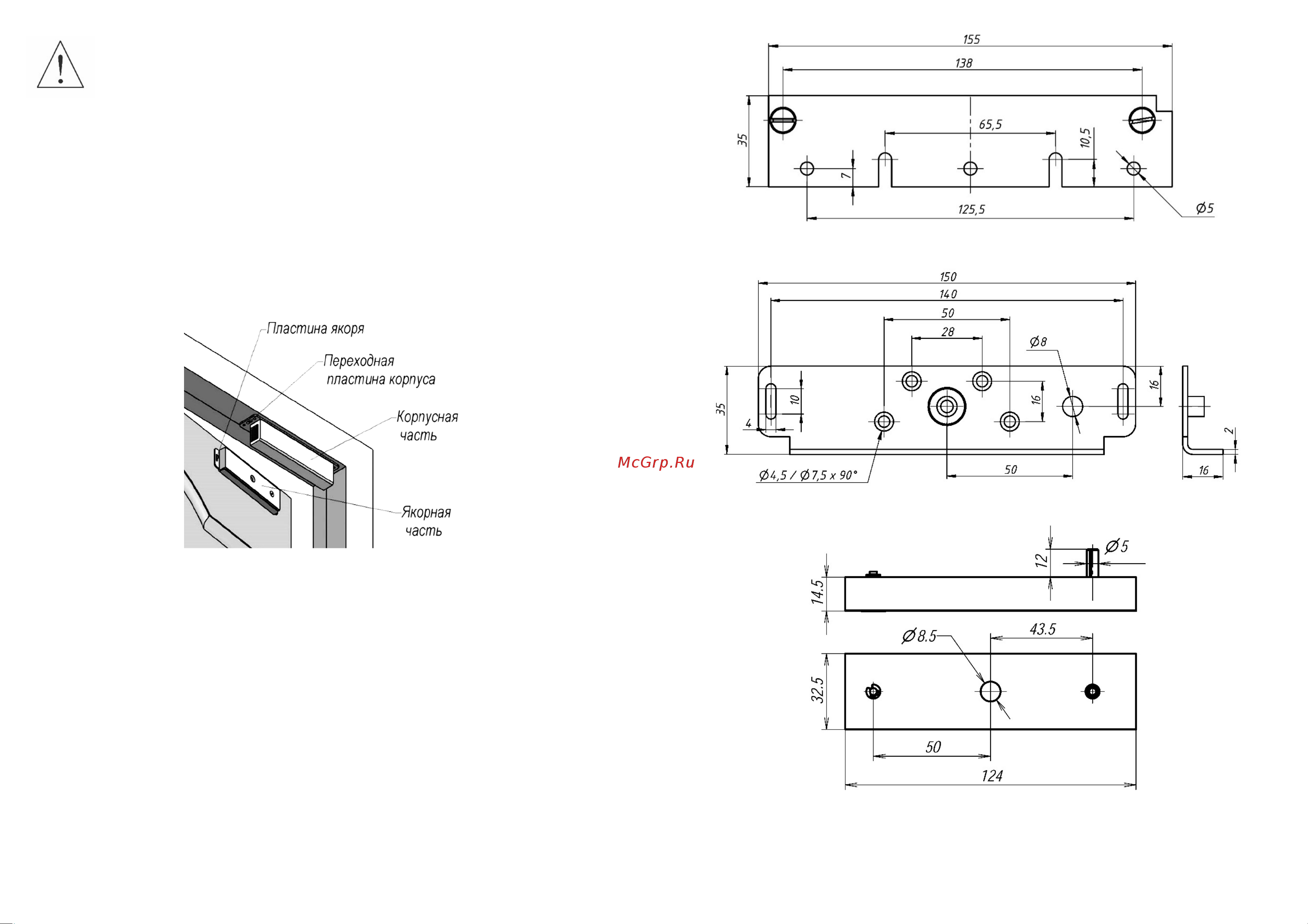

Рисунок 4

–

Вариант крепления корпуса замка

на переходной пластине

Рисунок 5 - Переходная планка крепления корпуса

Рисунок 6 - Пластина крепления якоря

Рисунок 7 - Якорь
