ПОДКЛЮЧЕНИЕ СЕТЕВОЙ КАМЕРЫ ВИДЕОНАБЛЮДЕНИЯ

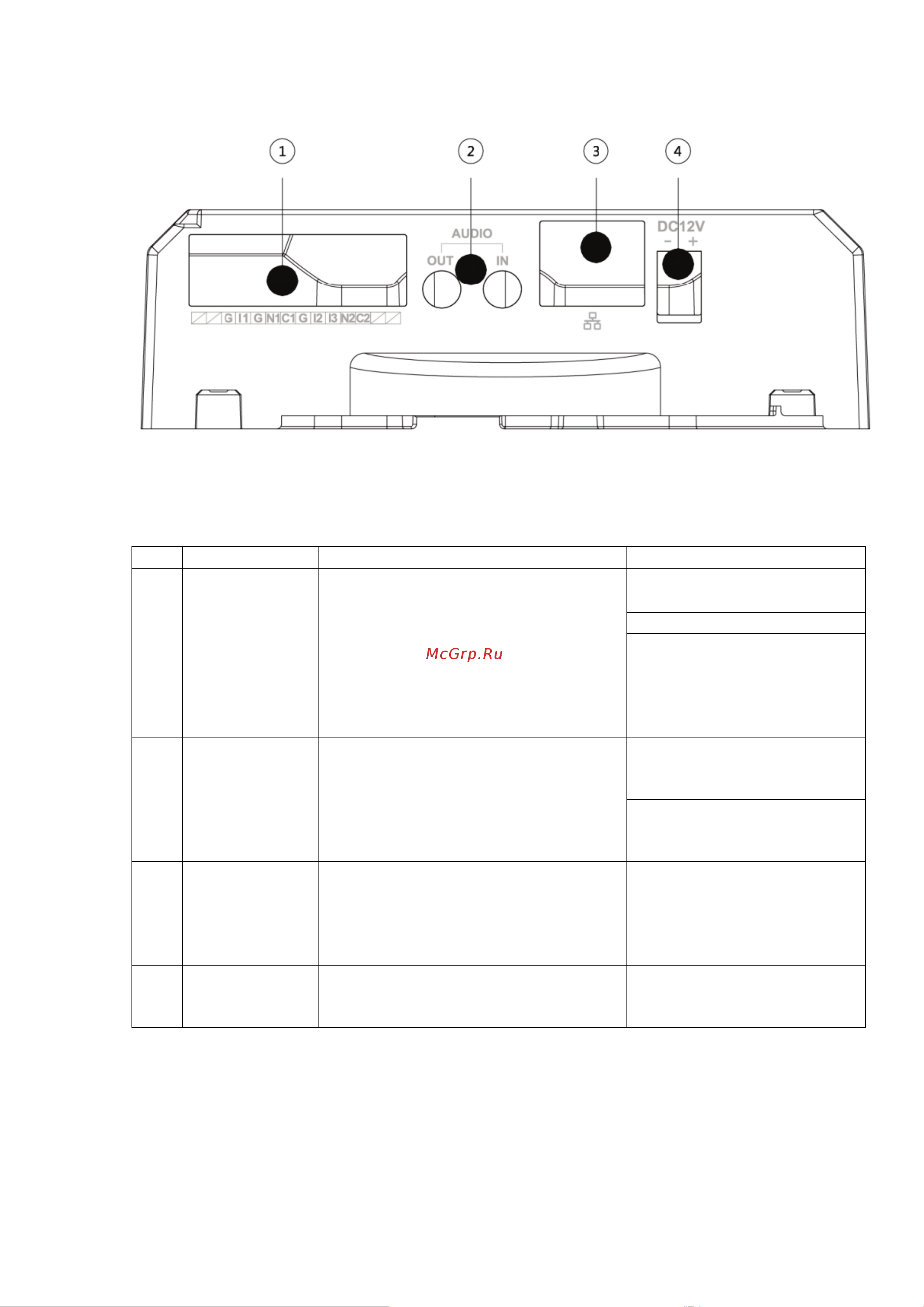

Все основные разъемы видеокамеры изображены на рисунке 1.
Рисунок 1
Таблица 1
№
Наименование
Назначение
Тип
Функция
1
Тревожный
вход/выход
Подключение
приемника/переда
тчика тревожного
сигнала
Клеммная
колодка с
зажимом
G - Заземление для
тревожных входов I1, I2, I3
I1, I2, I3 - Тревожные входы
N1, N2 - Тревожные выходы
C1, C2 - Общий контакт
Использовать две пары
тревожных выходов
N1 С1 и N2 C2 отдельно
2
Аудио
Подключение
приемника/передат
чика аудиосигнала
3.5 мм Jack
Вход аудио для
подключения внешних
источников звука
Вход аудио для
подключения внешних
приемников звука
3
LAN Сетевой порт
10Base-T/
100Base-TX
Ethernet порт
Подключается стандартным
Ethernet-кабелем.
Поддерживает передачу
питания по технологии
Power over Ethernet.
4
DC 12 В
Подключение
источника
электропитания
Под коннектор
FW-16
Для подачи напряжения DC
12 В
