ПОДКЛЮЧЕНИЕ СЕТЕВОЙ КАМЕРЫ ВИДЕОНАБЛЮДЕНИЯ

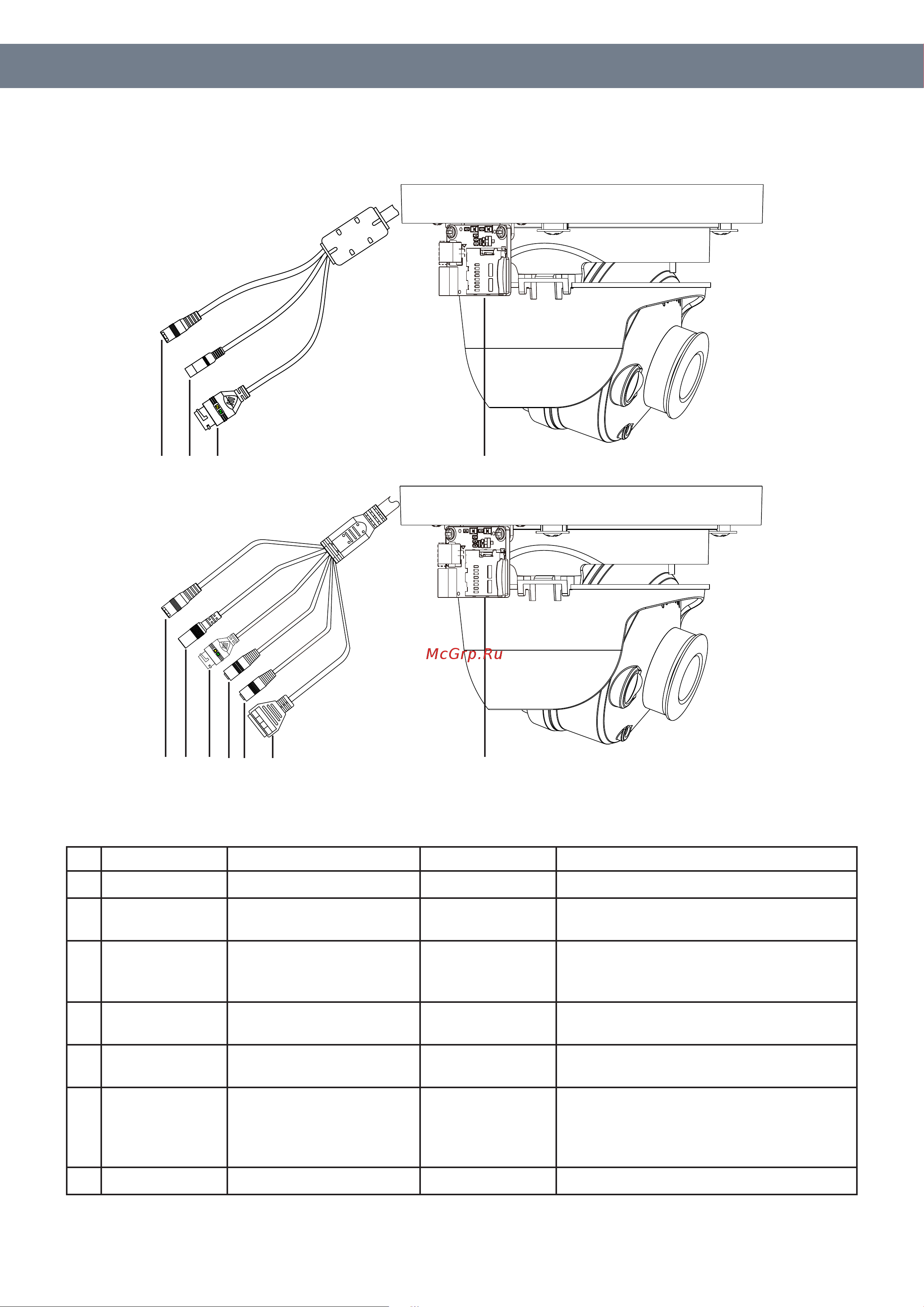

Описание и изображение основных разъемов видеокамеры представлено ниже.

Таблица 1

№ Наименование Назначение Тип Функция

1 Reset Сброс настроек устройства Кнопка Восстановление заводских настроек

2 DC 12В

Подключение источника

электропитания

Под коннектор

FW-16

Электропитание устройства

3 LAN Сетевой порт Ethernet порт

Подключается стандартным Ethernet-

кабелем. Поддерживает передачу питания

по технологии Power over Ethernet (PoE)

4 Аудиовход

Подключение премника

аудиосигнала

Jack 3.5 мм

Разъем для подключения внешнего

источника аудио сигнала

5 Аудиовыход

Подключение передатчика

аудиосигнала

Jack 3.5 мм

Разъем для подключения устройства

воспроизведения аудио сигнала

Тревожный

вход/выход

Подключение

приемника/передатчика

тревожного сигнала

Винтовая

клеммная колодка

G - Тревожный выход общий контакт

OUT - Тревожный выход

G - Тревожный вход заземление

IN - Тревожный вход

7 MicroSD Установка карты памяти Слот Хранилище фото/видео

321 7

5 6
