45
Pyccкий
Pyccкий

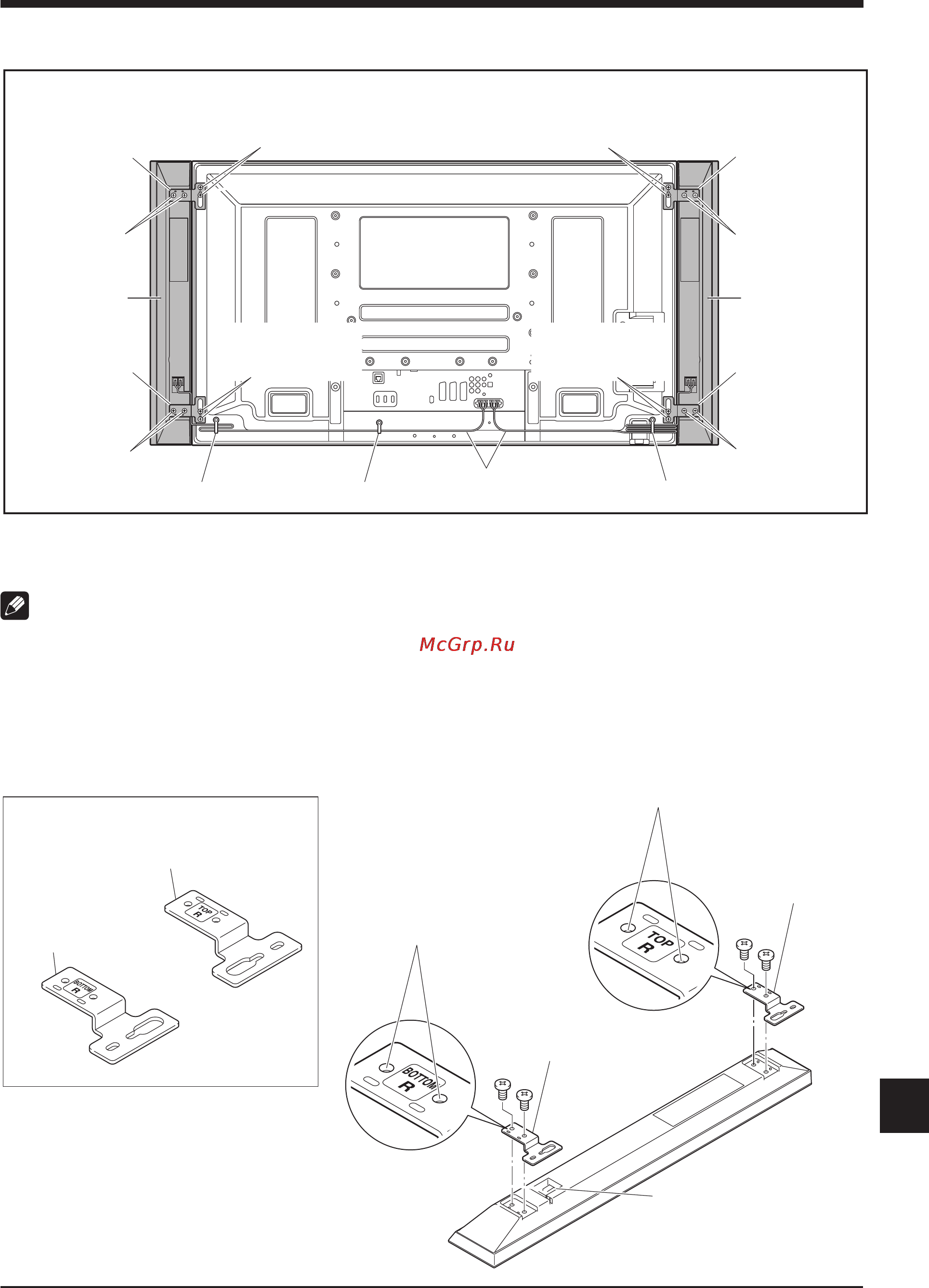

УСТАНОВКА НА ТЕЛЕВИЗОРЕ С ПЛОСКИМ ЭКРАНОМ
Телевизор с Плоским Экраном с установленным громкоговорителем
Кабельный зажим* Кабельный зажим* Кабельный зажим*
Кабель громкоговорителя
Громкоговоритель
Громкоговоритель
Винты для установки
громкоговорителей
(M5 × 10 мм)
Винты д
ля установки
громкоговорителей
(M5 × 10 мм)
Винты для установки
громкоговорителей
(M5 × 10 мм)
Винты для установки
громкоговорителей
(M5 × 10 мм)
Винты для установки
громкоговорителей (M5 × 10 мм)
Винты для установки
громкоговорителей (M5 × 10 мм)
Винты для установки
громкоговорителей
(M5 × 10 мм)
Винты д
ля установки
громкоговорителей
(M5 × 10 мм)
Держатель
громкоговорителя
(Для верхнего
правого)
Держатель
громкоговорителя
(Для нижнего
правого)
Держатель
громкоговорителя
(Для нижнего
левого)
Держатель
громкоговорителя
(Для верхнего
левого)
*: аксессуары телевизора с Плоским Экраном
При использовании подставки-столика:
ВНИМАНИЕ:
До того как крепить громкоговоритель, пожалуйста, прикрепите столик-подставку модели KRP-TS02 (или другой столик-
подставку телевизора с Плоским Экраном Pioneer) к телевизору с Плоским Экраном.
1. Прикрепление держателей громкоговорителей к громкоговорителям.
Есть верхние и нижние держатели громкоговорителей, как для левого, так и для правого громкоговорителя. Прикрепите
соответствующие держатели к верху и низу на оборотной стороне громкоговорителей при использовании имеющихся в
комплекте винтов.
(Здесь показано прикрепление держателя справа. С левой стороны он крепится тем же образом.)
Держатель
громкоговорителя
(Для нижнего правого)
Держатель громкоговорителя
(Для нижнего правого)�
Расположите
громкоговоритель так, чтобы
его терминалы (в нижней
части) были направлены в
вашу сторону.
Держатель громкоговорителя
(Для верхнего правого)
(Тонкое отверстие используется для
установки сверху.)
Держатель
громкоговорителя
(Для верхнего правого)
Винтовые отверстия
Винтовые отверстия
