55
Pyccкий
Pyccкий

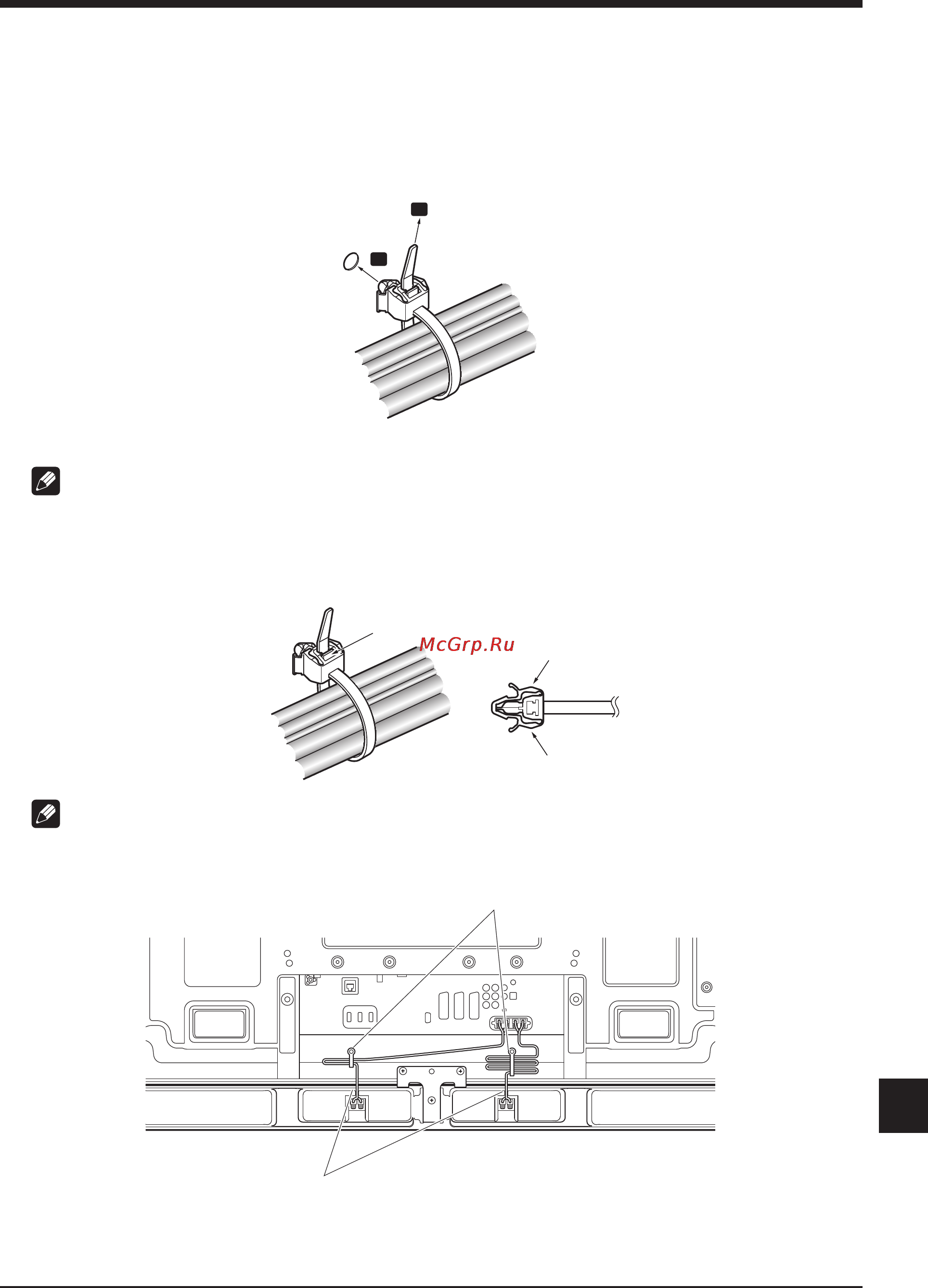

6. Уложите кабели в паз громкоговорителя.
7. Связывание кабелей.
Для крепления кабельного зажима выполните нижеследующие действия.
1) Проденьте ленту зажима через держатель и свяжите кабель(и) в кабельном зажиме.
2) Протолкните и удерживайте рычажки, затем вставьте крючок в соответствующее отверстие на задней части телевизора с
Плоским Экраном.
3) Вытяните ленту зажима вверх для защелкивания.
4) Удостоверьтесь, что кабельный зажим прочно зафиксирован на панели.
ВНИМАНИЕ:
Избегайте сдавливания или создания точек давления при прокладке или связывании кабелей.
Чтобы снять ленту зажима, вытяните и удерживайте защелку для освобождения.
Чтобы снять кабельный зажим, нажмите и удерживайте рычажки, затем вытащите их из отверстия.
Защелка
Рычажок
Рычажок
ВНИМАНИЕ:
Чем дольше установлен на месте зажим, тем больше вероятность его износа. Более старый зажим легче повреждается при
снятии и может быть непригоден для повторного использования.
Уложите кабели в паз громкоговорителя.
Кабельный зажим
Задняя часть телевизора с Плоским Экраном
