RVi RVi-1NR08241 [4/8] Инструкция быстрый старт 4

Инструкция «Быстрый старт»

Панель индикаторов Status Индикатор загорается, если активирован режим ввода при

помощи кнопки Fn

5 Панель навигации

Перемещение вверх/вниз в различных режимах

Перемещение вправо/влево в различных режимах. Активация/

деактивация обхода. Управление курсором в режиме воспро-

изведения

Enter Подтверждение операции. Активация кнопки по умолчанию в

различных режимах. Активация выбранной кнопки

6 USB-порт Предназначены для подключения переносных накопителей,

мыши

7 Кнопка электропи-

тания

Включение/выключение устройства. Зажмите кнопку на 3

секунды для включения или выключения

Описание разъемов задней панели видеорегистраторов представлено в таблице 2.

Внимание: компоновка и наличие дополнительных разъемов может различаться в зависимо-

сти от модификации

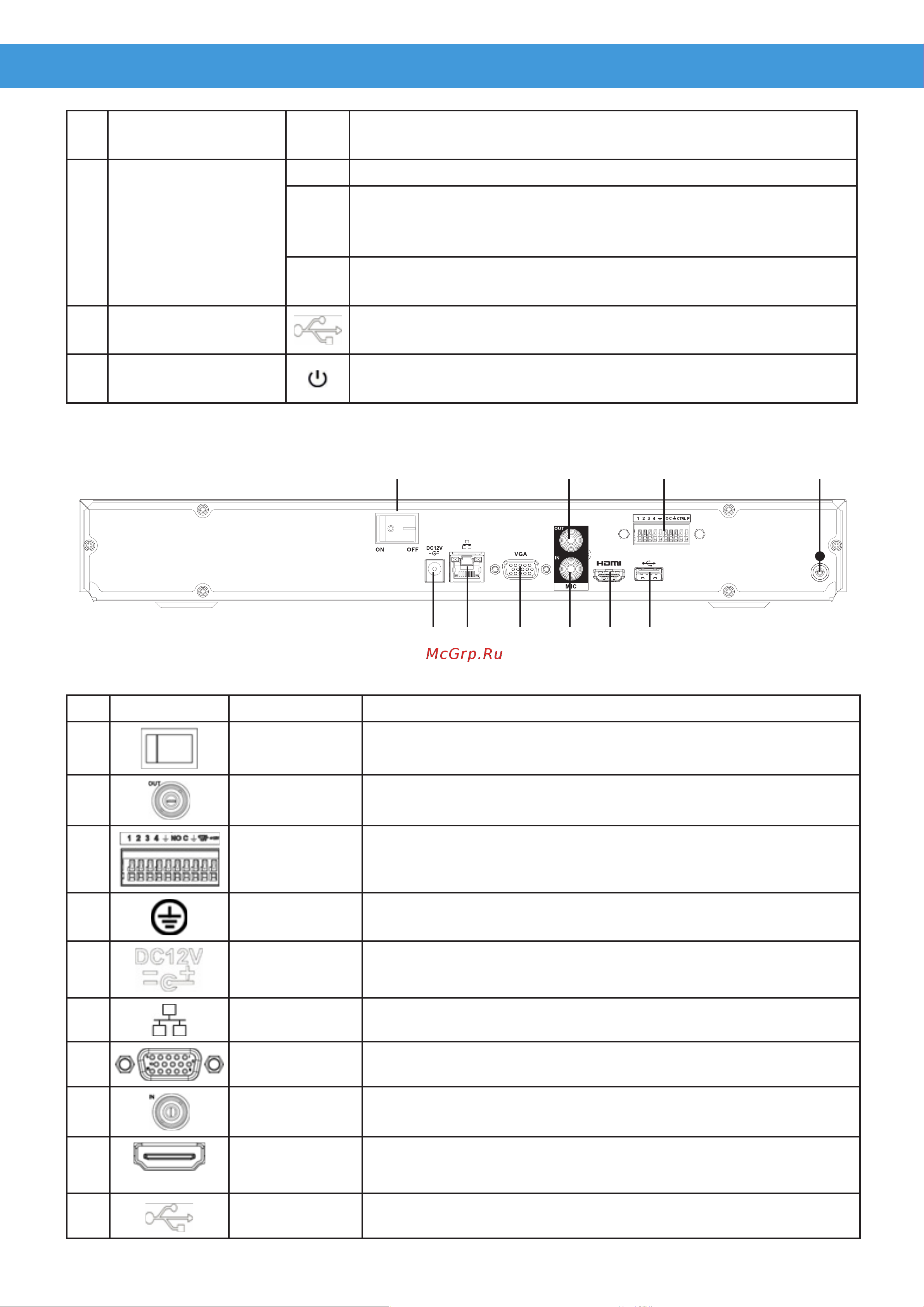

Рисунок 2

Таблица 2

№ Символ Наименование Функция

1 Кнопка элек-

тропитания

Включение/выключение электропитания устройства

2 Аудио выход Разъем для подключения устройства воспроизведения аудио

сигнала (RCA)

3 Тревожные

входы/выходы

Разъём входа/выхода сигнала тревоги.

4 Заземление Зажим для подключения заземляющего контакта

5 Электропита-

ние

Разъем для подключения БП DC 12 В

6 Сетевой порт Разъем для подключения регистратора к сети

7 Видеовыход Разъем для подключения монитора c интерфейсом VGA

8 Аудио вход Разъем для подключения источника аудио сигнала (RCA)

9 Видеовыход Разъем для подключения монитора c интерфейсом HDMI

10 USB Разъем для подключения переносных накопителей и мыши

1 2 3 4

5 6

7 8 9 10
