Таблица 3

1 2 3 4

5 6 7 8

NO1 C1 NO2 C2 NO3 C3

CTRL

12V

+12V

1 – 4 – тревожные входы.

NO3 C3 – NO4 C4 – группы контактов тревожных выходов устройства

при нормально открытом (NO) и нормально закрытом (C) состоянии.

– общий кабель (земля).

CTRL 12V – выход управляющего питания DC 12В.

+12V – выход питания DC 12В.

А(+) / В(-) – порт обмена данными по протоколу RS-485, необходим для

подключения и управления скоростными поворотными видеокамерами,

подсоедините видеокамеру к входам А и В.

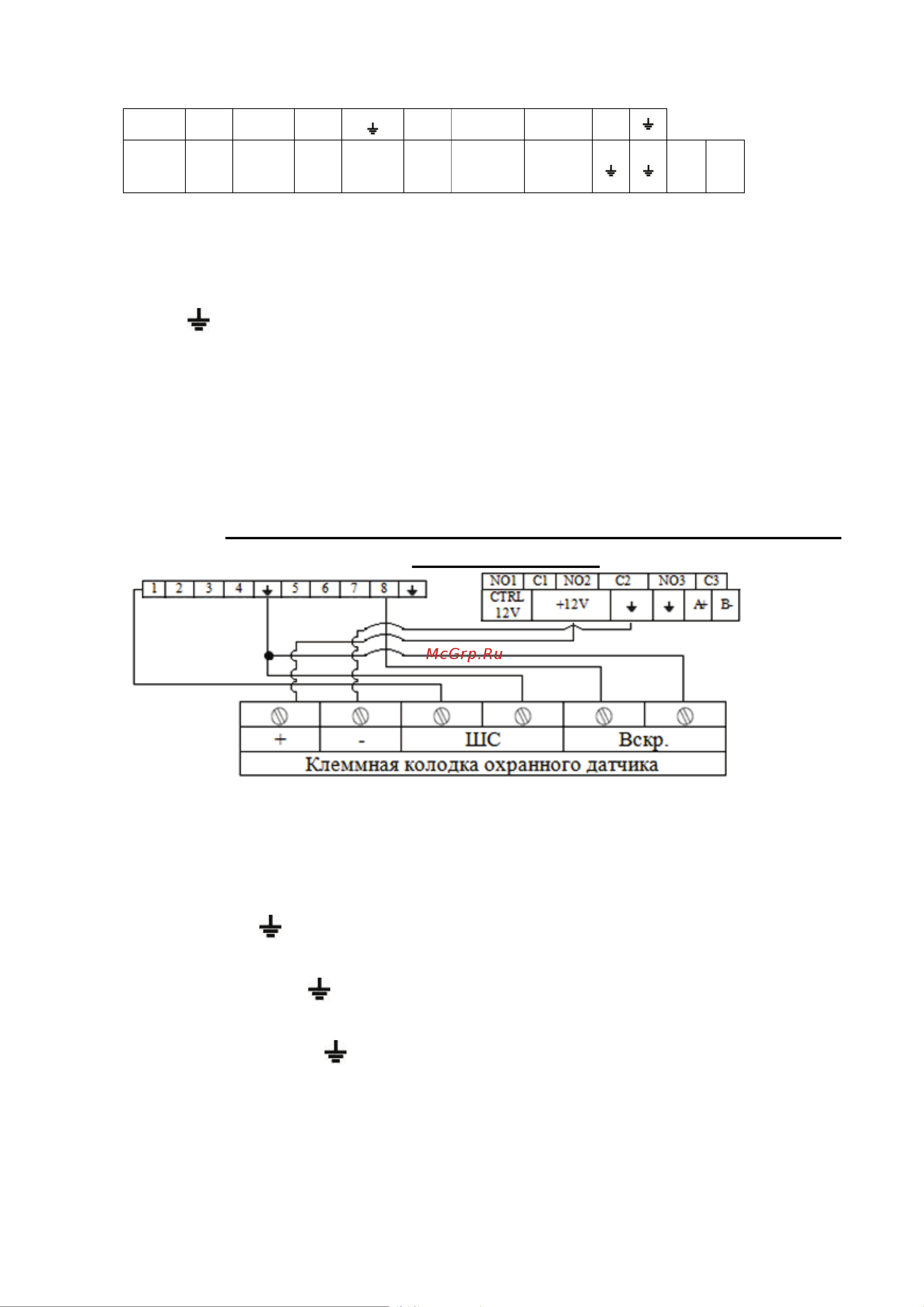

Схема подключения охранных датчиков к тревожным входам

видеорегистратора

Рисунок 3

Схема подключения охранных датчиков к тревожным входам

видеорегистратора:

«+» на «+12V»

«-» на « »

ШС: «+» на «тревожный вход»

«-» на « »

Вскр.: «+» на «тревожный вход»

«-» на « »
