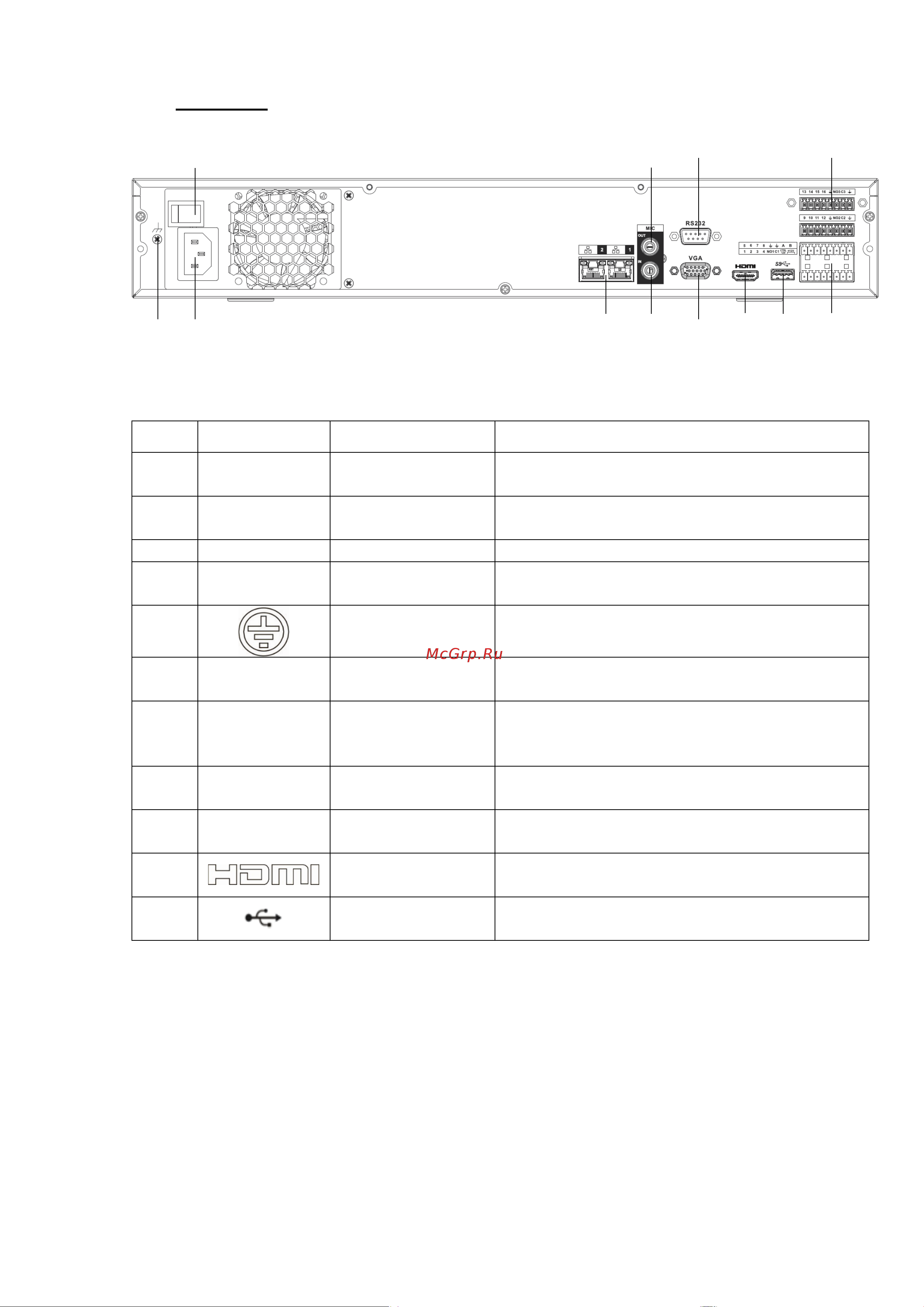

Описание разъемов задней панели Рисунок 2 и Таблица 2.

Внимание: компоновка и наличие дополнительных разъемов может изменяться в

зависимости от модификации устройства.

Рисунок 2

Таблица 2

№ Символ Наименование

Описание

1 POWER Кнопка питания

Включение/выключение электропитания

устройства

2 AUDIO IN Аудио вход

Разъем для подключения источника аудио

сигнала (RCA).

RS-232

COM-порт

Интерфейс для сервисного обслуживания

4,12 ALARM

Тревожные

входы/выходы

Разъём входа/выхода сигнала тревоги

Заземление

Зажим для подключения заземляющего

контакта.

6 АС100-250 V Электропитание

Разъем для обеспечения электропитания

AC 220 V

7 LAN Сетевой порт

Разъем для подключения регистратора к

сети (10Base-T/100Base-TX/1000Base-T

Ethernet)

8 AUDIO OUT Аудио выход

Разъем для подключения устройства

воспроизведения аудио сигнала (RCA).

9 VGA Видеовыход

Разъем для подключения монитора c

интерфейсом VGA

Видеовыход

Разъем для подключения монитора c

интерфейсом HDMI

USB

Разъем для подключения переносных

накопителей и мыши

3 4

10 11
