ЭЛЕМЕНТЫ КОРПУСА И РАЗЪЕМЫ

Описание разъемов задней панели монитора представлено на рисунке 1 и в таблице 1.

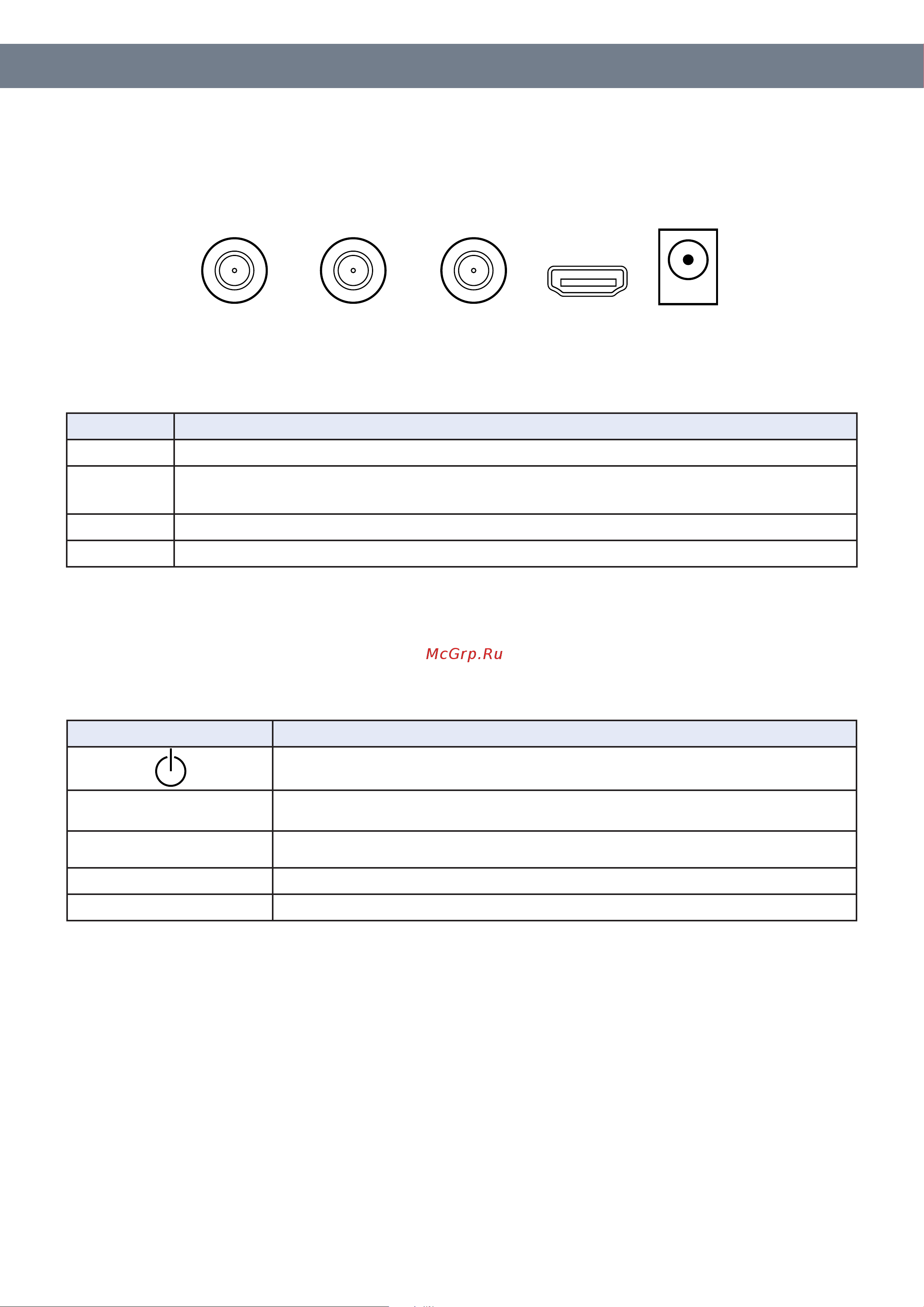

Рис. 1. Разъемы на задней панели монитора

Таблица 1.

Разъем Назначение

1IN / 2IN Видеовходы для подключения камеры при помощи BNC кабеля.

2OUT

Видеовыход для подключения дополнительного монитора или цифрового

видеорегистратора при помощи BNC кабеля.

HDMI Цифровой видеовход для подключения монитора при помощи HDMI кабеля.

DC Электропитание устройства. DC 12 В.

ФУНКЦИОНАЛЬНЫЕ КНОПКИ МОНИТОРА

Описание функциональных кнопок задней панели монитора представлено в таблице 2.

Таблица 2.

Обозначение Функция

Включение/выключение электропитания монитора

Выбор параметра в меню, уменьшение значения параметра

Выбор параметра в меню, увеличение значения параметра

MENU Вход в меню, выход из меню, возврат в предыдущее меню

Source Выбор источника сигнала, навигация в меню
