Раздел 2
Подключения

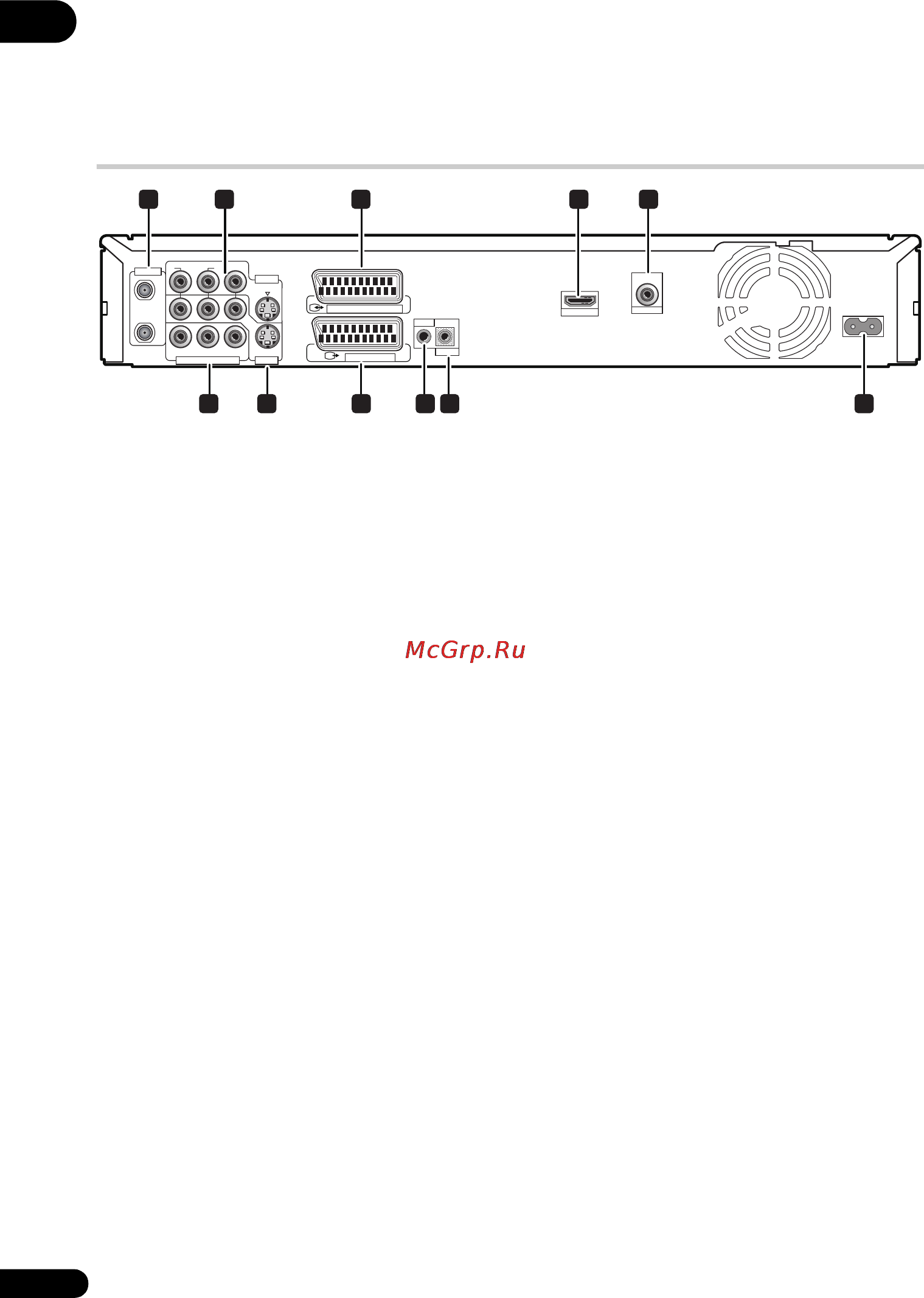

Подключения на задней панели
1 ANTENNA IN (RF IN)/OUT
Подключите телевизионную антенну к
разъему ANTENNA IN (RF IN). При
подключении к телевизору сигнал
передается на разъем ANTENNA OUT.
2 INPUT 3
Входные разъемы стереофонического
аналогового аудиосигнала, видеосигнала и
сигнала S-Video для подключения к
видеомагнитофону или другому
компоненту-источнику.
3 Аудио-видео терминал AV2 (INPUT
1/DECODER)
Разъем аудио-видео входа/выхода SCART-
типа для подключения к видеомагнитофону
или другому оборудованию,
оборудованному разъемом SCART. Входной
разъем принимает видеосигнал, сигнал
S-Video и сигнал RGB. О настройке см. AV2/
L1 In на стр. 127.
4HDMI OUT
Выход HDMI для высококачественных
цифровых аудио и видеосигналов.
5 DIGITAL AUDIO OUT (COAXIAL)
Коаксиальный цифровой аудиоразъем для
подключения аудио-видео усилителя/
ресивера, декодера Dolby Digital/DTS/MPEG
или другого оборудования с цифровым
входом.
6 COMPONENT VIDEO OUT (Выход
компонентного видео)
Видеовыход высокого качества для
подключения к телевизору или монитору с
входом компонентного видео.
7OUTPUT
Выходные разъемы стереофонического
аналогового аудиосигнала, видеосигнала и
сигнала S-Video для подключения к
телевизору или аудио-видео усилителю/
ресиверу.
8 Аудио-видео терминал AV1 (RGB)-
TV
Аудио-видео разъем SCART для
подключения к телевизору или другому
оборудованию с разъемом SCART.
Выходной видеосигнал переключается
между видеосигналом, сигналом S-Video и
сигналом RGB. О настройке см. AV1 Out на
стр. 127.
9 G-LINK™
Используется для подключения
поставляемого кабеля G-LINK™, чтобы
включить GUIDE Plus+™ для управления
внешним спутниковым ресивером и т.д.
10 CONTROL IN
Используется для управления этим
рекордером от сенсора ДУ другого
компонента Pioneer с терминалом
CONTROL OUT и логотипом Pioneer .
Подключите терминал CONTROL OUT
другого компонента к терминалу CONTROL
IN этого рекордера через миниразъемный
кабель.
11 AC IN – Гнездо питания
После завершения всех других
подключений, подключите к розетке с
помощью поставляемого силового кабеля.
AC IN
COAXIAL
IN
S-VIDEO
VIDEOAUDIO
L
R
OUTPUT
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
INPUT 3
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
G-LINK
CONTROL
HDMI OUT
DIGITAL OUT
1 2
6
7 8 9 10 11
3 4 5
