Раздел 2
Подключения

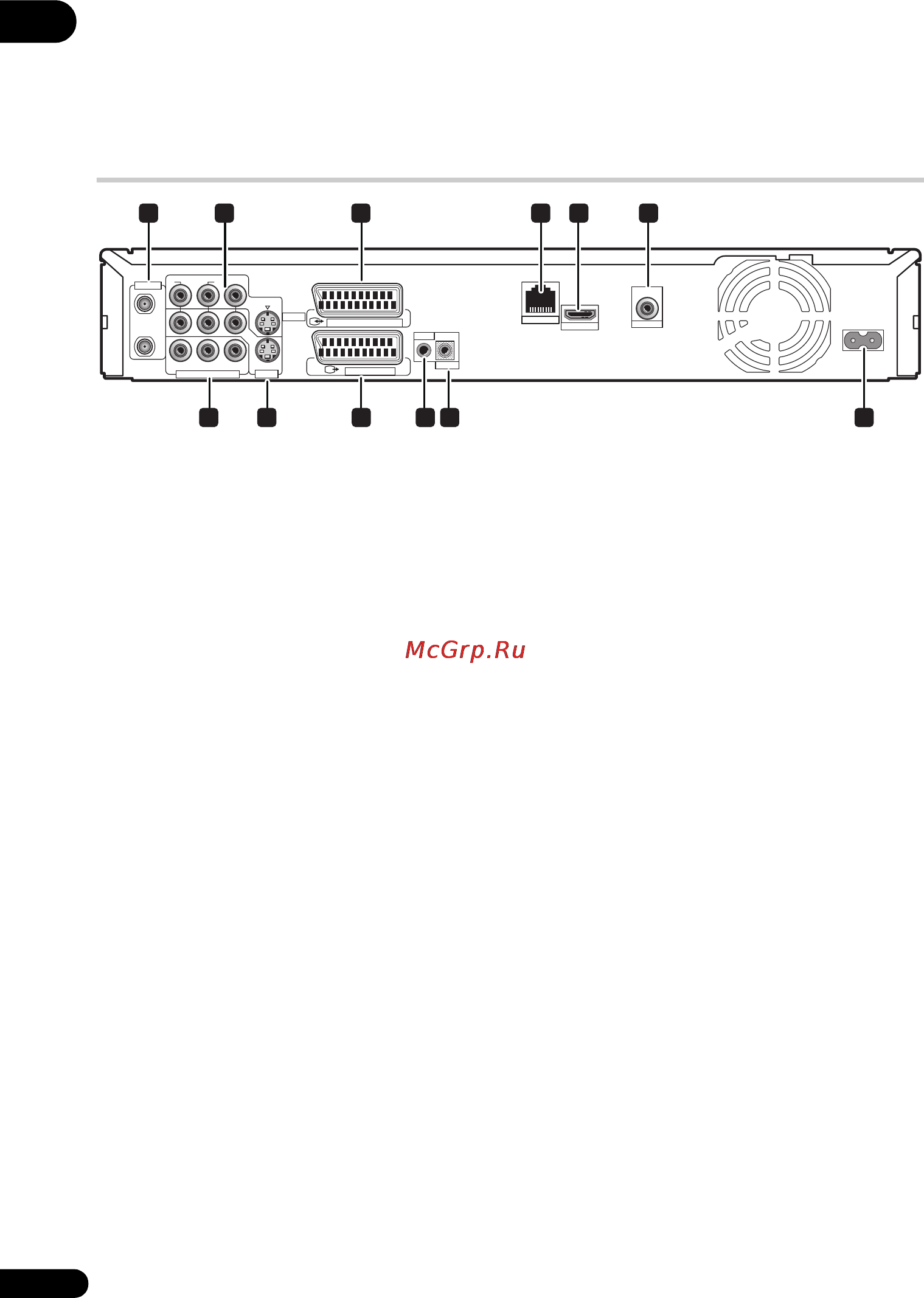

Подключения на задней панели
1 ANTENNA IN (RF IN)/OUT
Подключите телевизионную антенну к
разъему ANTENNA IN (RF IN). При
подключении к телевизору сигнал
передается на разъем ANTENNA OUT.
2 INPUT 3
Входные разъемы стереофонического
аналогового аудиосигнала, видеосигнала и
сигнала S-Video для подключения к
видеомагнитофону или другому
компоненту-источнику.
3 Аудио-видео терминал AV2 (INPUT
1/DECODER)
Разъем аудио-видео входа/выхода SCART-
типа для подключения к видеомагнитофону
или другому оборудованию,
оборудованному разъемом SCART. Входной
разъем принимает видеосигнал, сигнал
S-Video и сигнал RGB. О настройке см. AV2/
L1 In на стр. 129.
4 LAN (10/100)
Порт локальной сети для сетевого
подключения10BASE-T (10 Мбит/сек)/
100BASE-TX (100 Мбит/сек) (стр. 25).
5HDMI OUT
Выход HDMI для высококачественных
цифровых аудио и видеосигналов.
6 DIGITAL AUDIO OUT (COAXIAL)
Коаксиальный цифровой аудиоразъем для
подключения аудио-видео усилителя/
ресивера, декодера Dolby Digital/DTS/MPEG
или другого оборудования с цифровым
входом.
7 COMPONENT VIDEO OUT (Выход
компонентного видео)
Видеовыход высокого качества для
подключения к телевизору или монитору с
входом компонентного видео.
8OUTPUT
Выходные разъемы стереофонического
аналогового аудиосигнала, видеосигнала и
сигнала S-Video для подключения к телевизору
или аудио-видео усилителю/ресиверу.
9 Аудио-видео терминал AV1 (RGB)-TV
Аудио-видео разъем SCART для
подключения к телевизору или другому
оборудованию с разъемом SCART. Выходной
видеосигнал переключается между
видеосигналом, сигналом S-Video и сигналом
RGB. О настройке см.
AV1 Out
на стр.129.
10 G-LINK™
Используется для подключения
поставляемого кабеля G-LINK™, чтобы
включить GUIDE Plus+™ для управления
внешним спутниковым ресивером и т.д.
11 CONTROL IN
Используется для управления этим
рекордером от сенсора ДУ другого
компонента Pioneer с терминалом
CONTROL
OUT
и логотипом Pioneer
. Подключите
терминал
CONTROL OUT
другого
компонента к терминалу
CONTROL IN
этого
рекордера через миниразъемный кабель.
12 AC IN – Гнездо питания
После завершения всех других
подключений, подключите к розетке с
помощью поставляемого силового кабеля.
AC IN
COAXIAL
IN
S-VIDEO
VIDEOAUDIO
L
R
OUTPUT
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
G-LINK
CONTROL
LAN(10/100)
HDMI OUT
DIGITAL OUT
1 2
7
8 9 10 11 12
3 4 5 6
