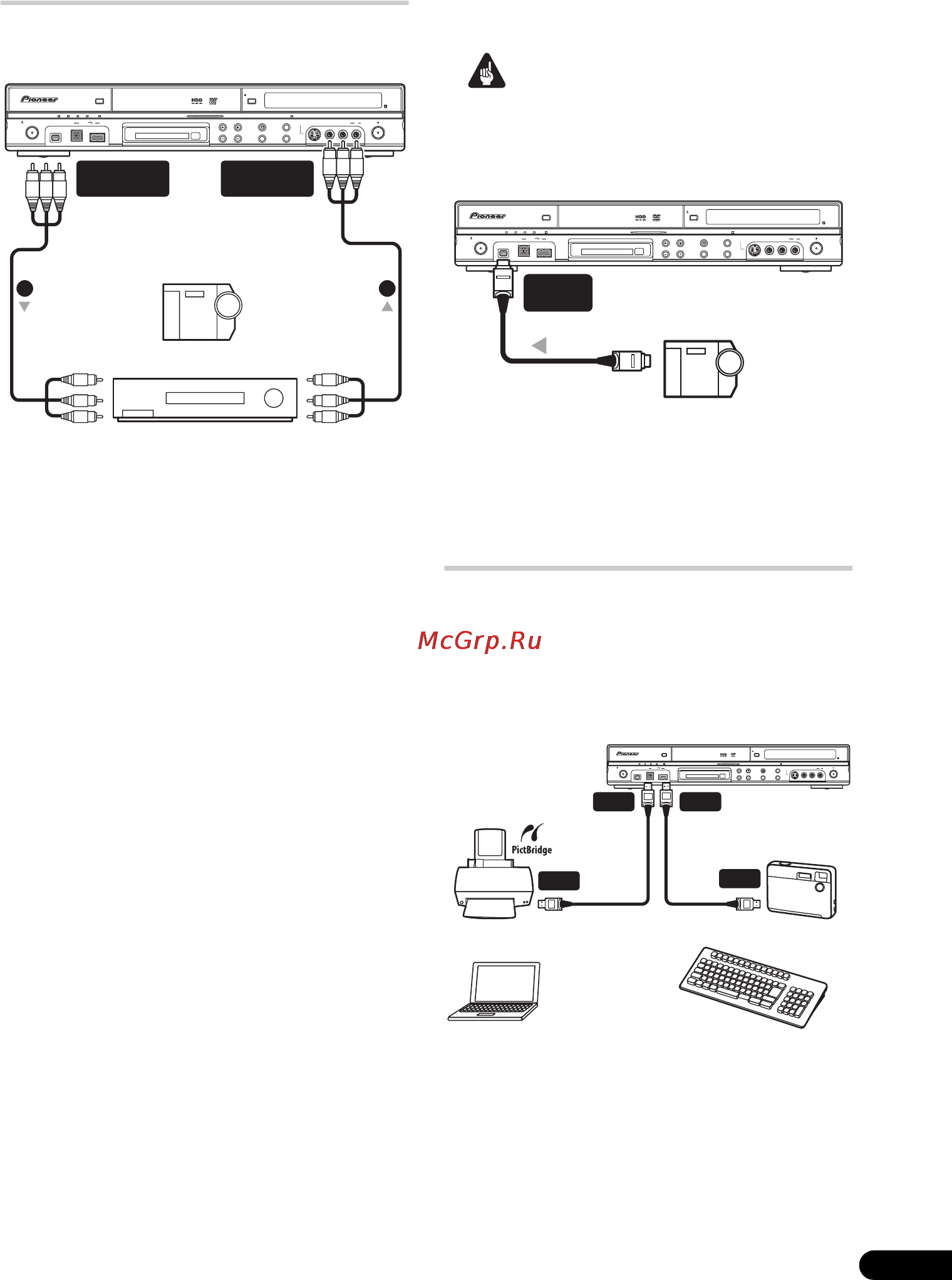

Подключение других аудио-/
видеоисточников
Подключение видеомагнитофона
или аналоговой видеокамеры
1 Подключите аудио/видеовходы
используемого видеомагнитофона или
видеокамеры к выходам этого рекордера.
Это позволит записывать материал с рекордера
на видеомагнитофон или видеокамеру.
Для подключения видео используйте
стандартные видеокабели или кабели
S-Video.
Кроме этого, можно использовать разъем
AV2 (INPUT 1/DECODER)
(ВХОД 1/
ДЕКОДЕР)
SCART для подсоединения
входа и выхода аудио/видео с помощью
только одного кабеля SCART.
2 Подключите аудио/видеовыходы
используемого видеомагнитофона или
видеокамеры ко входам этого рекордера.
Это позволит записывать материал видеокассет
с видеомагнитофона или видеокамеры.
Для подключения видео используйте
стандартные видеокабели или кабели
S-Video.
Разъемы на передней панели обеспечивают
удобство подключения входа видеокамеры.
При подсоединении внешнего AV (аудио-
видео) источника с поддержкой лишь моно
звука, подсоедините лишь левое (белое)
аудио гнездо к этому приспособлению.
Таким образом одна
и та же звуковая
дорожка будет записана на оба канала. Вы
должны подсоединить гнездо
INPUT 2
на
передней панели.
Подключение видеокамеры DV
Вы можете подключить DV камкордер или
DVD рекордер к выходу DV к
DV IN (ВХОД DV)
гнезду на передней панели.
Внимание
Это гнездо предназначено только для
подключения оборудования DV. Оно
несовместимо с цифровыми спутниковыми
ресиверами или видеомагнитофонами
D-VHS.
Используйте DV кабель (не имеющийся в
комплекте) для подсоединения к DV
гнезду Вашего DV камкордера на
передней панели DV IN (ВХОД DV).
Подключение устройств USB
Используя USB-порты, находящиеся на
передней части рекордера, Вы можете
подсоединить устройства с USB-входами, такие
как цифровые камеры, принтеры, клавиатуры и
персональные компьютеры. Перед
использованием см. также инструкции,
прилагаемые к устройству, которое необходимо
подключить.
Аналоговая
видеокамера
Видеомагнитофон
HDD/DVD
DivX
COPY HDMI
OPEN/CLOSE
STAN DBY / O N
USB
DV IN
CH
INPUT
SELECT
STOP REC
ONE TOUCH
COPY
INPUT 2
VIDEO
S-VIDEO
L
(
MONO
)
RAUDIO
REC
A.TV/D.TV
COMMON INTERFACE
PLTVD.TVA.TV
(Задняя
панель)
(Передняя
панель)
1
2
Из аудио/
видео
выхода
К аудио/
видео
выходу
AUDIO/VIDEO
OUTPUT
AUDIO/VIDEO
INPUT
Видеокамера DV
HDD/DVD
DivX
COPY HDMI
OPEN/CLOSE
STANDBY/ON
USB
DV IN
CH
INPUT
SELECT
STOP REC
ONE TOUCH
COPY
INPUT 2
VIDEO
S-VIDEO
L
(
MONO
)
R AUDIO
REC
A.TV/D.TV
COMMON INTERFACE
PLTVD.TVA.TV
DV
IN
От DV выхода
Цифровой
фотоаппарат
Клавиатура
HDD/DVD
DivX COPY HDMI
OPEN/CLOSE
STANDBY/ON
USB
DV IN
CH
INPUT
SELECT
STOP REC
ONE TOUCH
COPY
INPUT 2
VIDEO
S-VIDEO
L
(
MONO
)
R AUDIO
REC
A.TV/D.TV
COMMON INTERFACE
PLTVD.TVA.TV
USB
Принтер, совместимый
с PictBridge
USB
USB
ип А)ип B)
USB
ПК
