4. УСТРОЙСТВО

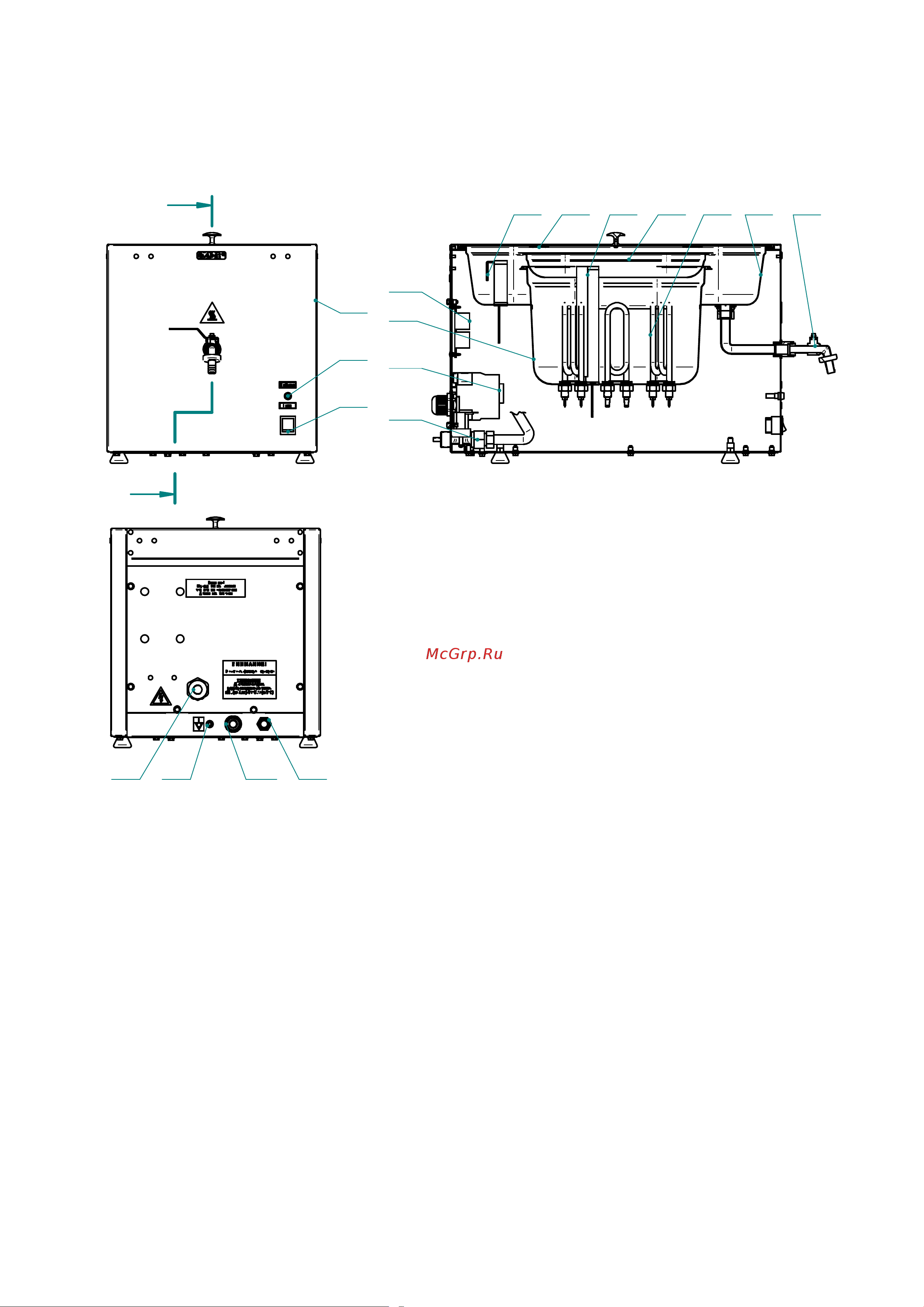

Устройство кипятильника показано на рисунке 1.

А-А

346 7 810 9

1718 19 20

Рисунок 1 Устройство кипятильника

Кипятильник состоит из следующих основных узлов и деталей:

- корпуса кипятильника 1;

- кипятильного сосуда 2;

- сборника кипятка 3;

- датчика нижнего уровня воды кипятильного сосуда 4 (далее по тексту – датчик нижнего

уровня);

- датчика верхнего уровня воды кипятильного сосуда 5 (далее по тексту – датчик верхнего

уровня);

- датчика уровня в сборнике кипятка 6;

- электронагревателей трубчатых (далее по тексту – ТЭНы) 7 . В КЭН-50 три ТЭНа. В КЭН-

100 шесть ТЭНов;

- крана сливного 8;

- крышки кипятильного сосуда 9;

- крышки кипятильника 10;

- блока управления 11;

- клапана электромагнитного 12, 19;

- контактора 13;
