- снимите стекло и прокладку лампу освещения;
- замените лампу накаливания (25Вт, 230В, цоколь – Е14).
Сборку произведите в обратной последовательности.
Примечание - Рекомендуется на винты крепления рамки нанести высоко-
температурную смазку (например: смазка Вьюрт CU800).

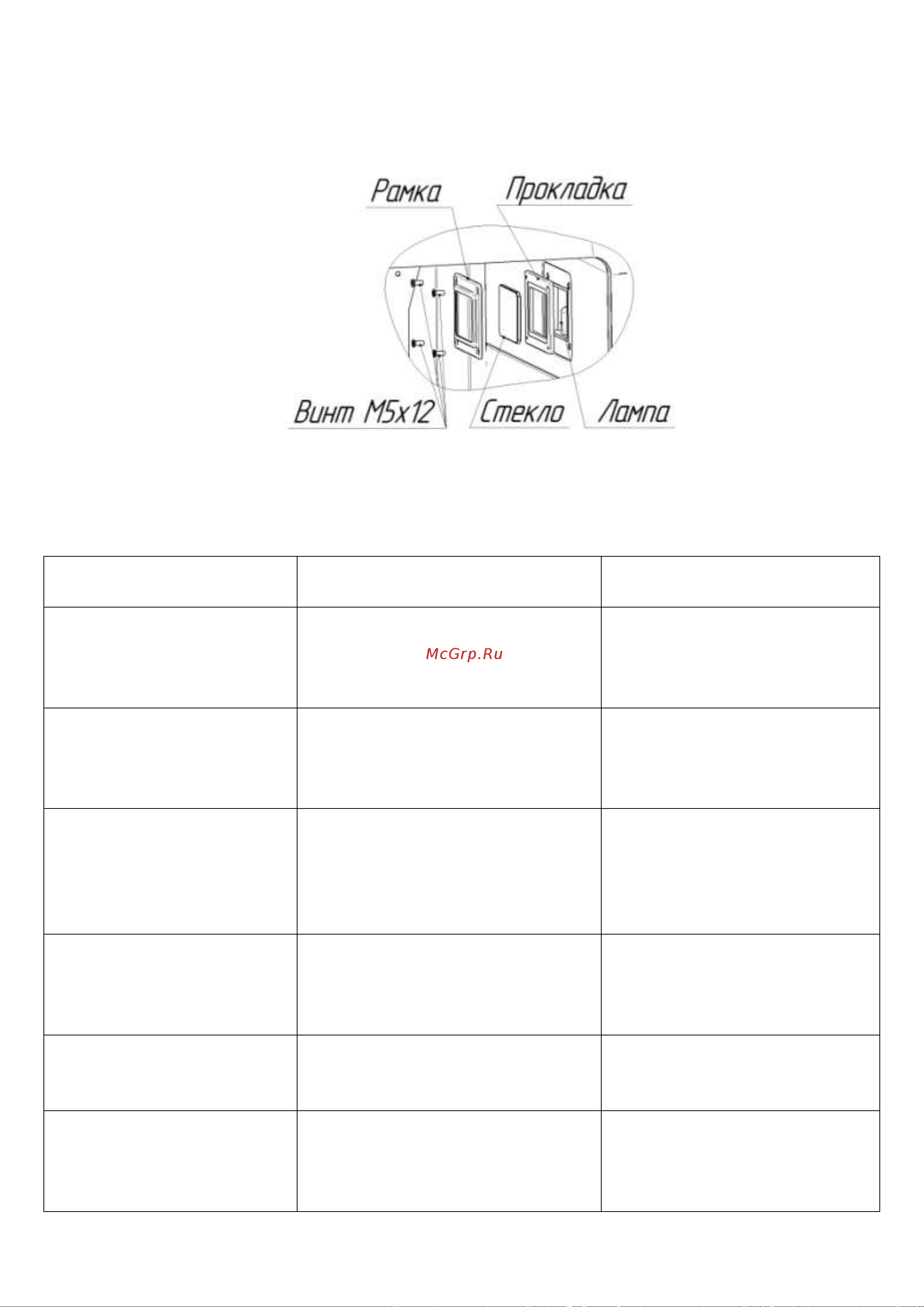

Рис. 6 Замена лампы освещения и прокладки
9. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Таблица 6
Наименование неис-
правности
Вероятная причина
Методы устранения
При включении элек-
тропитания не горит
выключатель «Сеть»
Отсутствует напряжение в
сети.
Неисправен выключатель
Обрыв в проводах
Проверить напряжение в
сети.
Заменить выключатель
Устранить обрыв
При включении термо-
регулятора не горит
индикатор «Работа»
Не исправны:
- терморегулятор;
- индикатор.
Обрыв в проводах
Уточнить неисправный
элемент и заменить
Устранить обрыв
Температура в рабочей
камере не достигает
установленного значе-
ния (постоянно горит
индикатор «Работа»)
Не исправны:
- ТЭН;
- терморегулятор.
Обрыв в проводах
Заменить неисправный
элемент
Устранить обрыв
Отсутствует освеще-
ние духовки
Не исправны:
- лампы освещения;
- выключатель.
Обрыв в проводах
Уточнить и заменить не-
исправный элемент
Устранить обрыв
Неплотное прилегание
дверцы жарочного
шкафа.
Износ уплотнения.
Заменить уплотнение
Недостаточная влаж-
ность в расстоечной
камере
-Не исправен ТЭН нагрева
воды
-Обрыв в проводах
-Отсутствие воды в лотке
Заменить неисправный
элемент
Устранить обрыв
Долить воды в лоток
