12

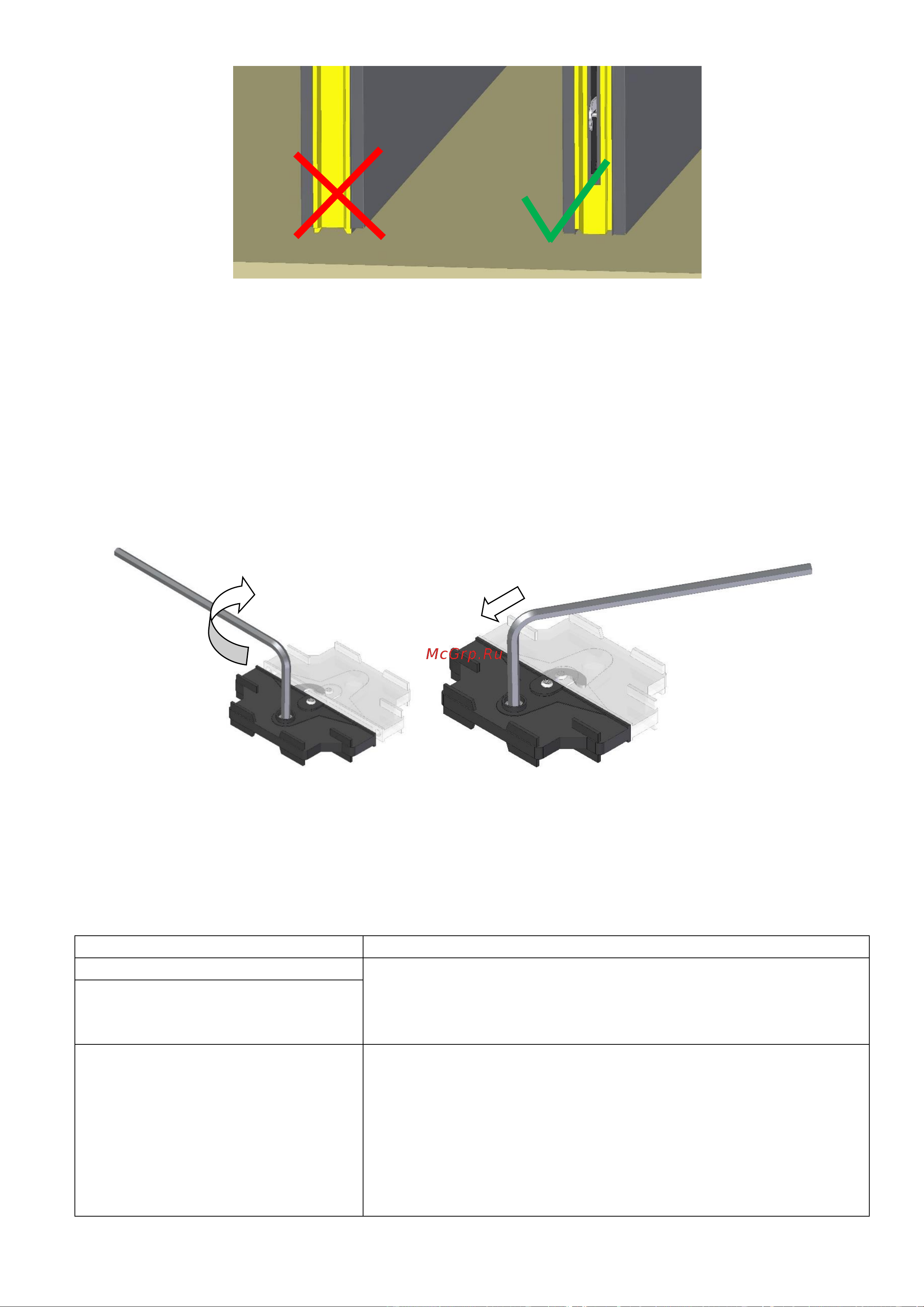

Рис. 10 Неправильная и правильная укладка панели при перемещении
Перед установкой панелей рекомендуется снять защитную пленку с пане-
лей (минимально – очистить стыкуемые части профилей), проверить и, при
необходимости, очистить эксцентриковые замки.
Соединение панелей эксцентриковыми замками исключает некачественный
стык панелей. Схема работы и затяжки эксцентрикового замка показан на рис. 11.
Закрытие замка проводится поворотом ключа до упора (используйте трубу-удли-
нитель). Не прилагайте чрезмерных усилий! Если замок не закрывается, то про-
верьте правильную посадку стыка «шип-паз» панелей и отсутствие зазора между
ними.
Рис. 11 Схема замыкания эксцентрикового замка
ВНИМАНИЕ! Показан пример монтажа камеры шоковой заморозки на
примере камеры ШОКК-202 (на 2 тележки). Монтаж остальных типов камер
проводится аналогично.
Рекомендуемый инструмент для монтажа камеры указан в таблице 2.
Таблица 2
Номер и название операции
Применяемый инструмент и материалы
I – сборка пола
Ключ для эксцентрикового замка
Молоток резиновый (киянка) ГОСТ 19645-74
Брусок деревянный 80х80х400 мм
Герметик санитарный
II – сборка боковых стен
III – установка дверного проема
и напольного покрытия
Шуруповерт
Бита для шуруповерта С5 DIN 7426
Торцевая насадка Н13х1/4”-HEX DIN 3126
Ключ для эксцентрикового замка
Молоток резиновый (киянка) ГОСТ 19645-74
Брусок деревянный 80х80х400 мм
Герметик санитарный
Нож канцелярский
