ЛГ-24/06К-01, ЛГ-24/06К-02 с.5

1 – Крыша

2 – Крепление дверцы

3 – Дверца

4 – Стенка боковая

5 – Стенка передняя

6 – Выключатель

7 – Ножка

8 – Испаритель

9 – Шторка

10 – Решетка

11 – Разбрызгиватель

12 – Труба перелива

13 – Стенка задняя

14 – Ванна

15 – Соленоидный клапан (двойной)

16 – Сливной штуцер бункера

17 – Компрессор

18 – Щит монтажный задний

19 – Контроллер

20 – Конденсатор (водяное охлаждение)

21 – Термостат

22 – Шланг отвода воды в канализацию

23 – Шланг подачи воды в конденсатор

24 – Корпус (бункер)

25 – Докипатель

26 – Капиллярная трубка

27 – Шланг подачи воды на испаритель

28 –Труба подачи воды на разбрызгиватель

29 –Труба подачи воды на насос

30 – Индикатор включения (логотип)

31 – Насос

32 – Электромагнитный клапан

33 – Основание

34 – Реле давления

35 – Ввод кабельный

36 – Трубка датчика в корпусе

37 – Трубка датчика на испарителе

38 – Фильтр-осушитель

39 – Температурный датчик на испарителе

40 – Температурный датчик в бункере

41 – Сливной штуцер (в канализацию)

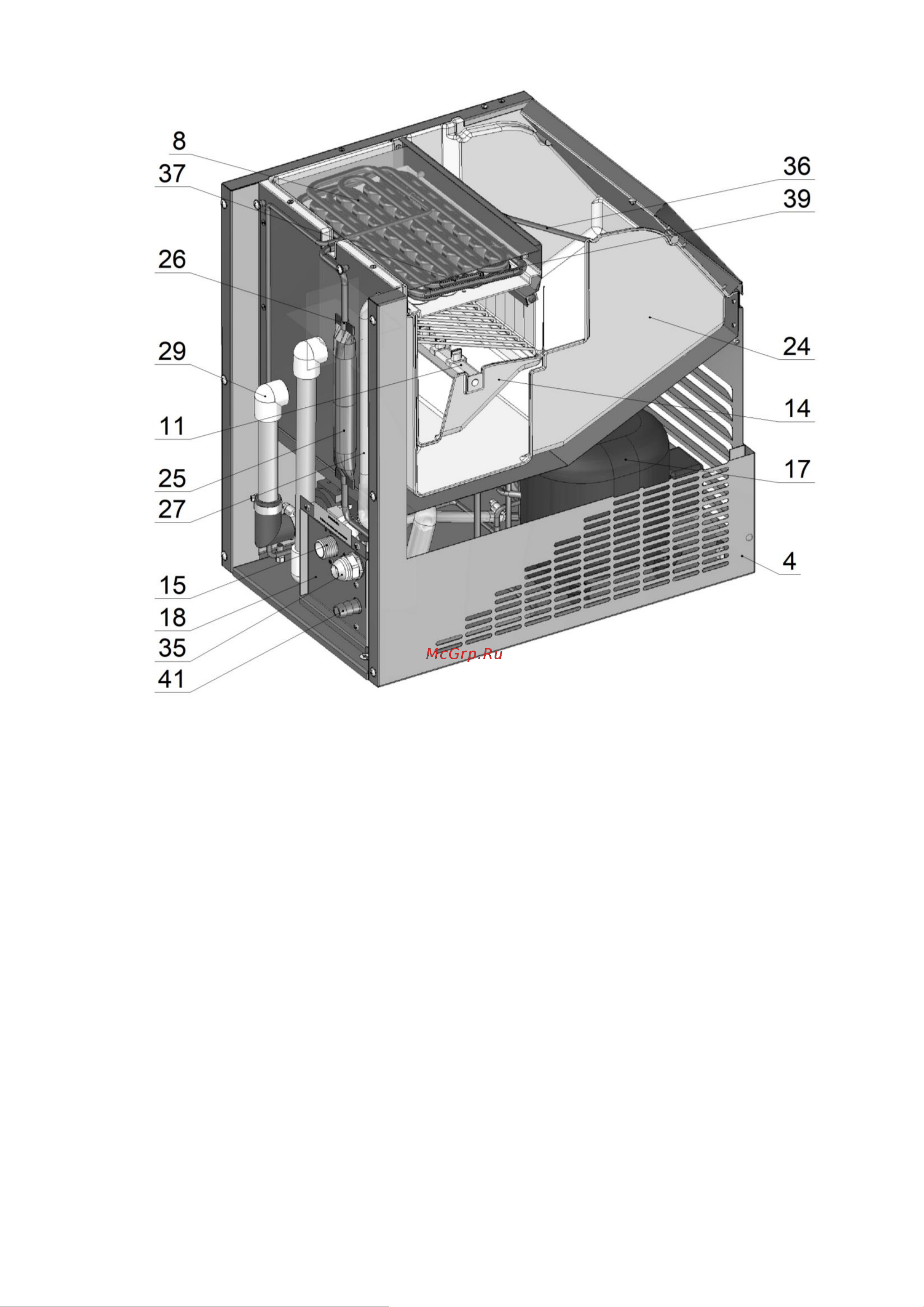

Рис. 1 Устройство льдогенератора ЛГ-24/06К-01
