5.1. Замена и заточка ножей.

Во время замены ножей рекомендуется надевать за-

щитные перчатки, чтобы не порезать руки об острые

края ножей.

Необходимо заменять или перетачивать только оба

ножа одновременно. Используйте только прижимы

ножей и крепежные винты, которые установлены

заводом-изготовителем. В противном случае проис-

ходит разбалансировка барабана рубанка, что при-

водит к поломкам рубанка, например

, к выходу из

строя подшипника или повышенному износу мест, в

которых они располагаются.

Внимание! Поломки, вызванные разбалансиров-

кой барабана из-за применения ножей с различ-

ной заточкой или различной формы и размеров,

а также использованием элементов крепления

ножей других параметров, чем оригинальные, не

подлежат гарантийному ремонту!

5.2. Снятие ножей рубанка (рис.1).

Чтобы снять нож, поверните вручную барабан 20 так,

чтобы прижим ножа 18 занял положение параллель-

но передней опоре 17.С помощью ключа ослабьте

четыре винта и снимите их. Затем снимите прижим

ножа 18. Для этого сдвиньте прижим в сторону вме-

сте с ножом рубанка 19 и снимите его с барабана 20

и из направляющей канавки. Поверните барабан

на 180° и снимите второй нож.

5.3. Заточка ножей рубанка.

Для заточки ножей используется заточное устрой-

ство, входящее в комплект поставки изделия.

Вставьте оба ножа в заточное устройство (рис.2) до

упора и закрепите их в нем с помощью подходящих

винтов. Заточку производите вручную на плоском

шлифовальном камне плавно, не надавливайте на

камень с чрезмерным усилием.

5.4. Установка ножей на рубанок.

Перед установкой ножи необходимо выставить на

необходимую высоту. Для этого используется ша-

блон 21 (см. рис.3).

Установите нож 19 на шаблон 21 до упора. На нож

сверху установите прижим ножа 18. Убедитесь, что

прижим установлен до упора в соответствующей ка-

навке.

Прижмите нож к упору шаблона и, удерживая прижим

вместе с ножом в этом положении

, закрутите винты

М, соединяющие нож 19 и прижим 18 друг с другом.

В результате нож выставлен автоматически на необ-

ходимую высоту относительно прижима.

Обратите внимание, чтобы прижим 18 при закручи-

вании винтов М оставался неподвижным. Смещение

его в сторону приведет к неправильной установке

высоты ножей, что в свою очередь может вызвать по-

ломку

рубанка или травму пользователя.

Внимание! Любые поломки, вызванные непра-

вильной установкой ножей на рубанок, не подле-

жат гарантийному ремонту!

Извлеките нож с прижимом в сборе из шаблона и

установите его на барабан рубанка в обратной по-

следовательности снятию. После того, как прижим 18

установлен в соответствующую канавку на барабане

20 и закреплен

с помощью четырех болтов лезвие

ножа займет правильное положение относительно

плоскости строгания.

Используйте только прижимы ножей и крепежные

винты, которые установлены заводом-изготовителем

и ножи соответствующей конфигурации и конструк-

ции.

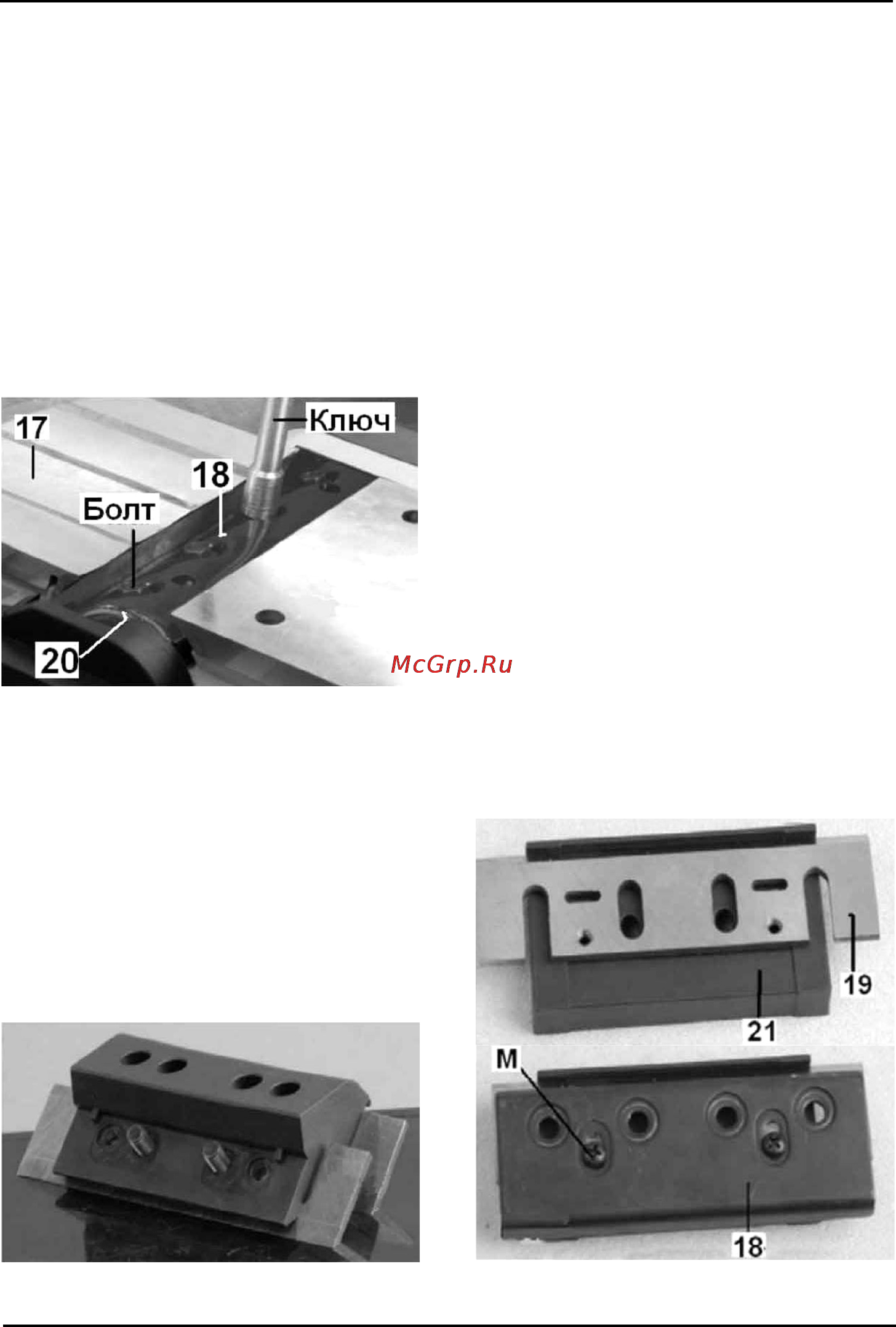

Рисунок 3

Рисунок 1

Рисунок 2
