КСП-12П;-13П с. 3

360*

ПКА6-13П

400*

ПКА6-12П

97*

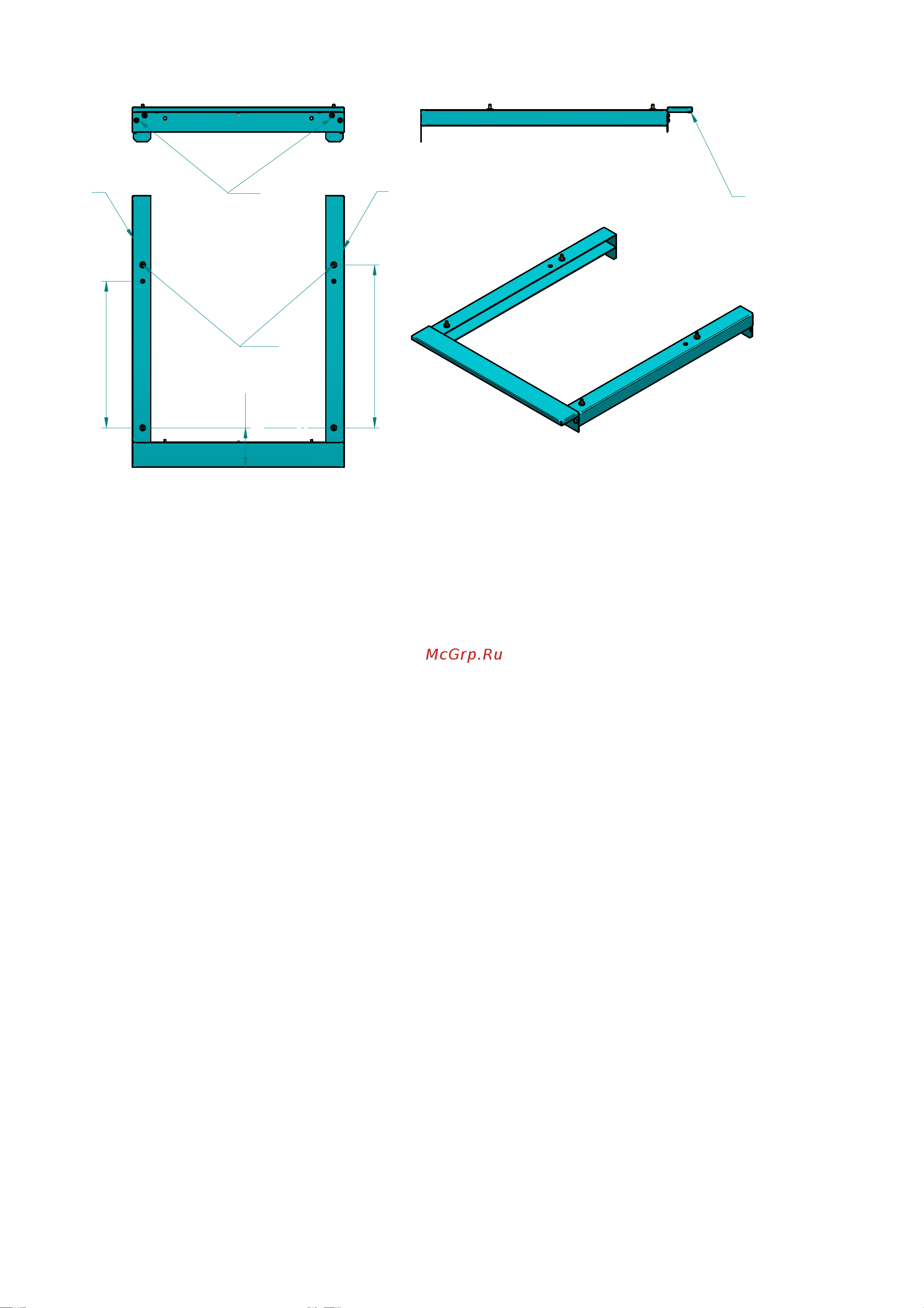

Рис.1 Схема сборки КСП6-12П и КСП6-13П

4. ИНСТРУКЦИЯ ПО СБОРКЕ

КСП поставляется в разобранном виде. Для приведения ее в рабочее

состояние необходимо произвести сборку согласно нижеприведенной

последовательности, предварительно сняв защитную пленку со всех деталей.

Для удобства монтажа положите комплектующие на горизонтальную

поверхность. Возьмите "Отбойник" поз.3 и с помощью четырех винтов поз.5

присоедините его к "Балке" поз. 1 и 2.

Далее если на КСП устанавливается изделие ПКА6-12П, то необходимо

выдержать размер 400мм (размер выдерживается путем перестановки-выкручивания

двух "Стоек" поз. 4). Если же у вас изделие ПКА6-13П, то необходимо выдержать

размер 360мм. (см. Рис.1)
