КСП-12П;-13П с. 4

ШРТ-4-02

Стойка

КПП-4-12П

ШРТ-4-02

КСП6-12П

КПП-4-12П

ШРТ-4-02

А (5:1)

Винт самонарезной

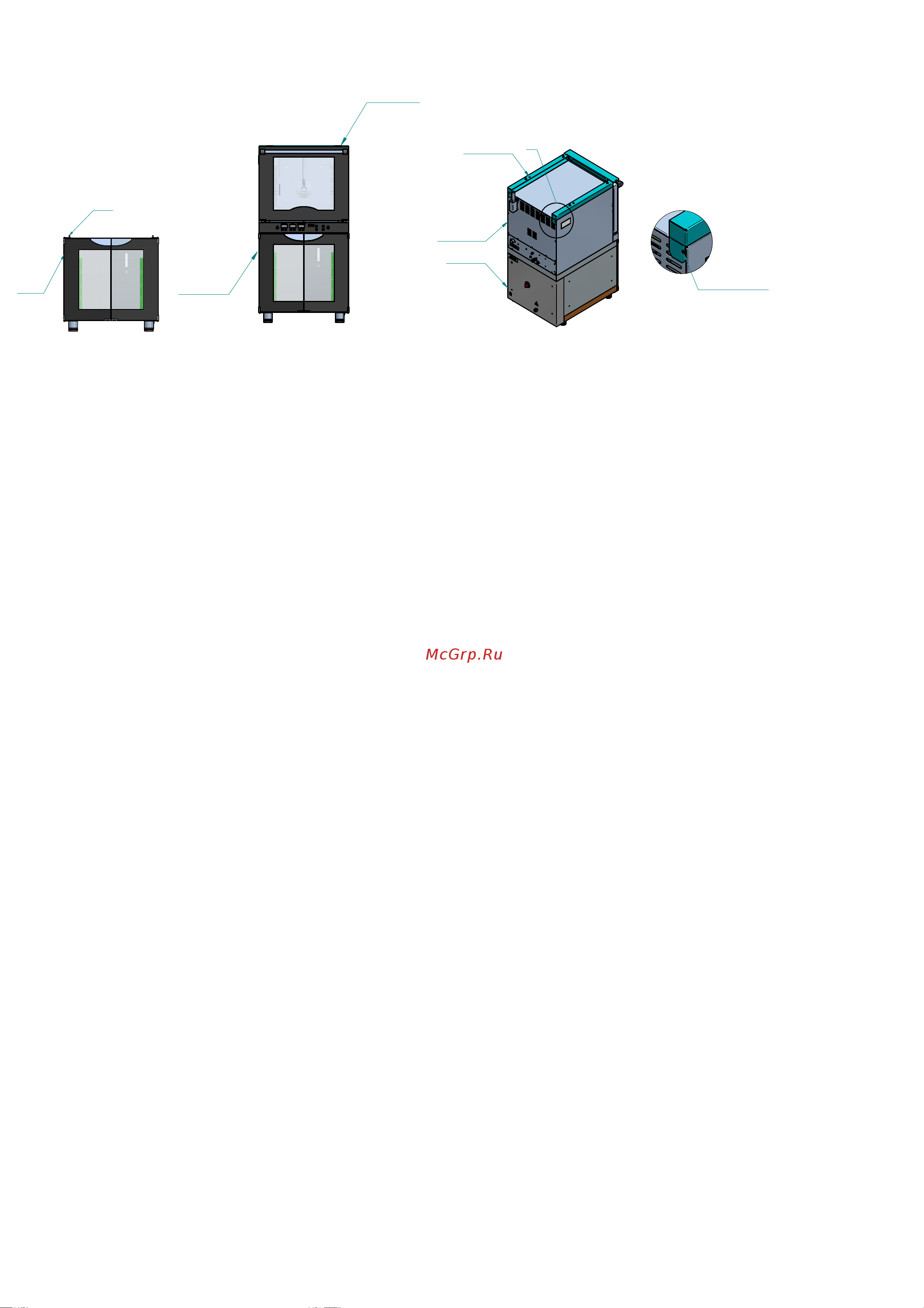

Рис.2 Рис.3 Рис.4

Монтаж "колонны" осуществить следующим образом:

- установите шкаф расстоечный ШРТ-4-02 (см. Рис.2);

Внимание: выставить ШРТ-4-02 по уровню (горизонталь-вертикаль)

путем регулировки ножек.

- на "Крышу" ШРТ-4-02 установить конвекционную печь КПП-4-12П

(предварительно выкрутив четыре ножки см. Рис.3);

Внимание: после выкручивания 4 ножек на "Дне" КПП-4-12П остались

расклепанные гайки-заклепки М8 (необходимо совместить 4 отв. М8 со

"Стойками" находящимися на крыше ШРТ-4-02).

- на конвекционную печь КПП-4-12П установить комплект соединительный

КСП6-12П;

Внимание:(для фиксации КСП-12П или КСП-13П выкрутить 2 верхних

винта из задней стенки КПП-4-12П см. Рис.4). В дальнейшем винты закрутить

обратно.

- на КСП6-12П или КСП6-13П установить ПКА6-12П или ПКА6-13П

(предварительно выкрутив четыре ножки);

Внимание: на изделии КСП выберите необходимое меж осевое

расстояние "Стоек" см. п.4)
