3. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

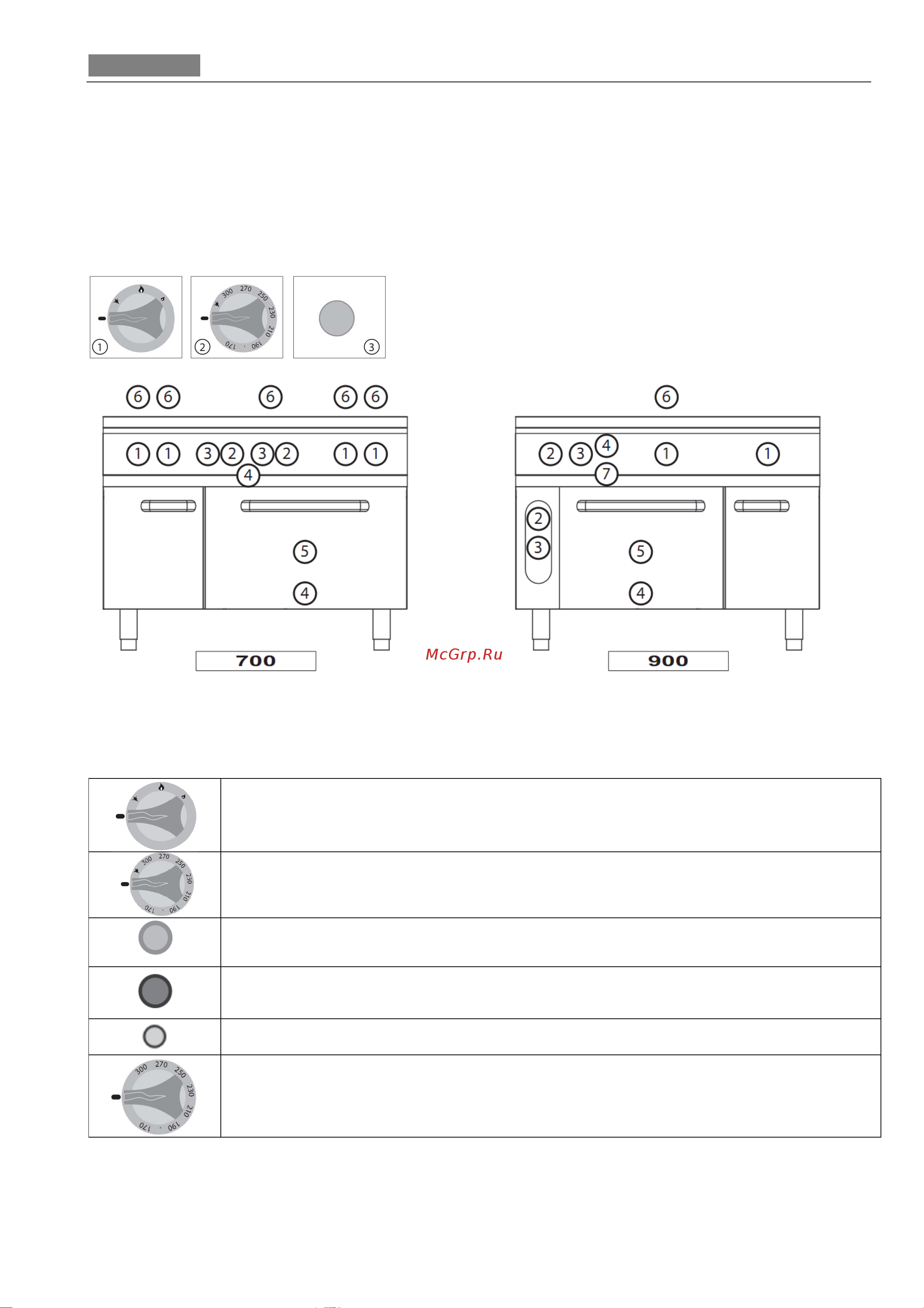

Расположение основных элементов

Данные иллюстрации носят приблизительный характер и могут быть изменены.

1. Регулятор пламени для открытых

горелок.

2. Рукоятка термостата.

3. Кнопка розжига.

4. Регулятор запальника.

5. Духовой шкаф (духовка).

6. Плита (конфорки).

7. Дренажный контейнер.

Режимы работы и функции рукояток, кнопок и индикаторов

Расположение органов управления на иллюстрациях указано приблизительно и может отличаться от изделия к

изделию.

Рукоятка-регулятор горелки (изделия, работающие на ГАЗУ). Выполняет три различные функции:

1. Розжиг запальника и основной горелки.

2. Регулировка пламени (минимум – максимум).

3. Выключение изделия.

Регулятор термостата (ИЗДЕЛИЯ, РАБОТАЮЩИЕ НА ГАЗУ). Выполняет три различные функции:

1. Розжиг запальника и основной горелки.

2. Регулирование температуры.

3. Выключение изделия.

Кнопка пьезоэлектрического поджигателя (изделия, работающие на ГАЗУ). Выполняет одну

функцию:

1. При нажатии формирует искру для розжига запальника.

Зеленый индикатор (ИЗДЕЛИЯ НА ГАЗУ/ЭЛЕКТРИЧЕСТВЕ): Индикатор сигнализирует об

использовании выключателя Загорается при переходе изделия в рабочий режим.

Желтый индикатор (ИЗДЕЛИЯ, РАБОТАЮЩИЕ НА ГАЗУ/ЭЛЕКТРИЧЕСТВЕ): Индикатор

сигнализирует об использовании регулятора термостата. Загорается в начале стадии нагревания.

Регулятор термостата (ЭЛЕКТРИЧЕСКИЕ ИЗДЕЛИЯ). Он выполняет две различные функции:

1. Регулирование температуры.

2. Запуск/останов фазы нагрева
