 Parti di ricambio consigliate / Recommended spare parts

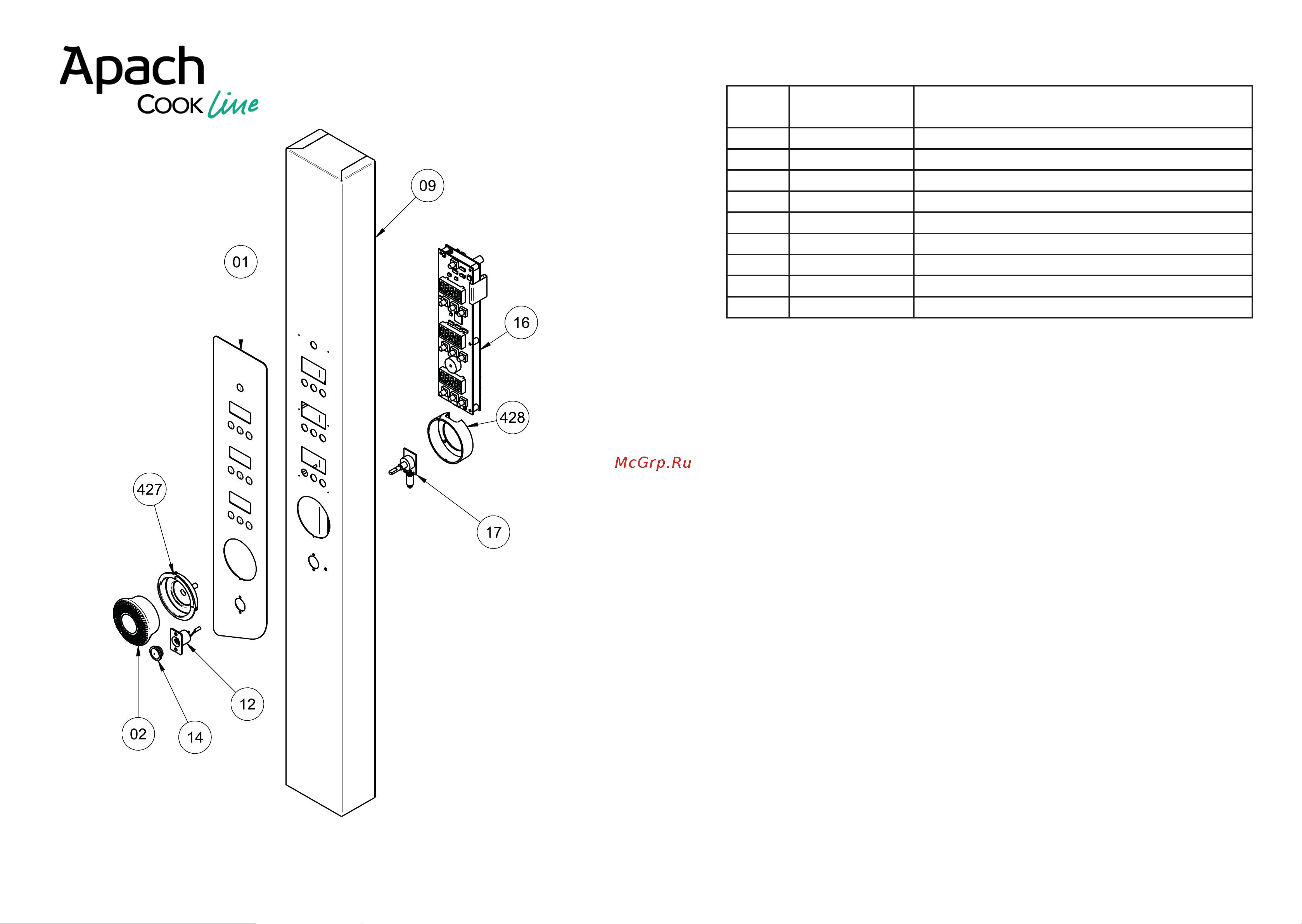

Esploso cruscotto D0 / D0 front panel exploded view Lista ricambi / Spare parts list



IL CODICE VARIA A SECONDA DELLA VERSIONE, COMUNICARE NUMERO DI SERIE

PART NUMBER ACCORDING TO UNIT VERSION, PLEASE COMMUNICATE THE SERIAL NUMBER

Parte n°

Part n°

Codice / Code Descrizione / Description



FRONTALINO / Front cover

02 40MAN00016 MANOPOLA ENCODER / Encoder knob

09 10CRU00009 CRUSCOTTO / Front panel

12 020CNT0001 CONNETTORE 5 POLI / 5 poles connector

14 040TAP00012 TAPPO CONNETTORE / Connector plug



16 020SCH0002 SCHEDA DI CONTROLLO / Control board



17 020SCH0006 ENCODER / Encoder

427 40MAN00017 ALLOGGAMENTO MANOPOLA ENCODER / Encoder knob housing

428 40MAN00018 PROTEZIONE ENCODER / Encoder guard
