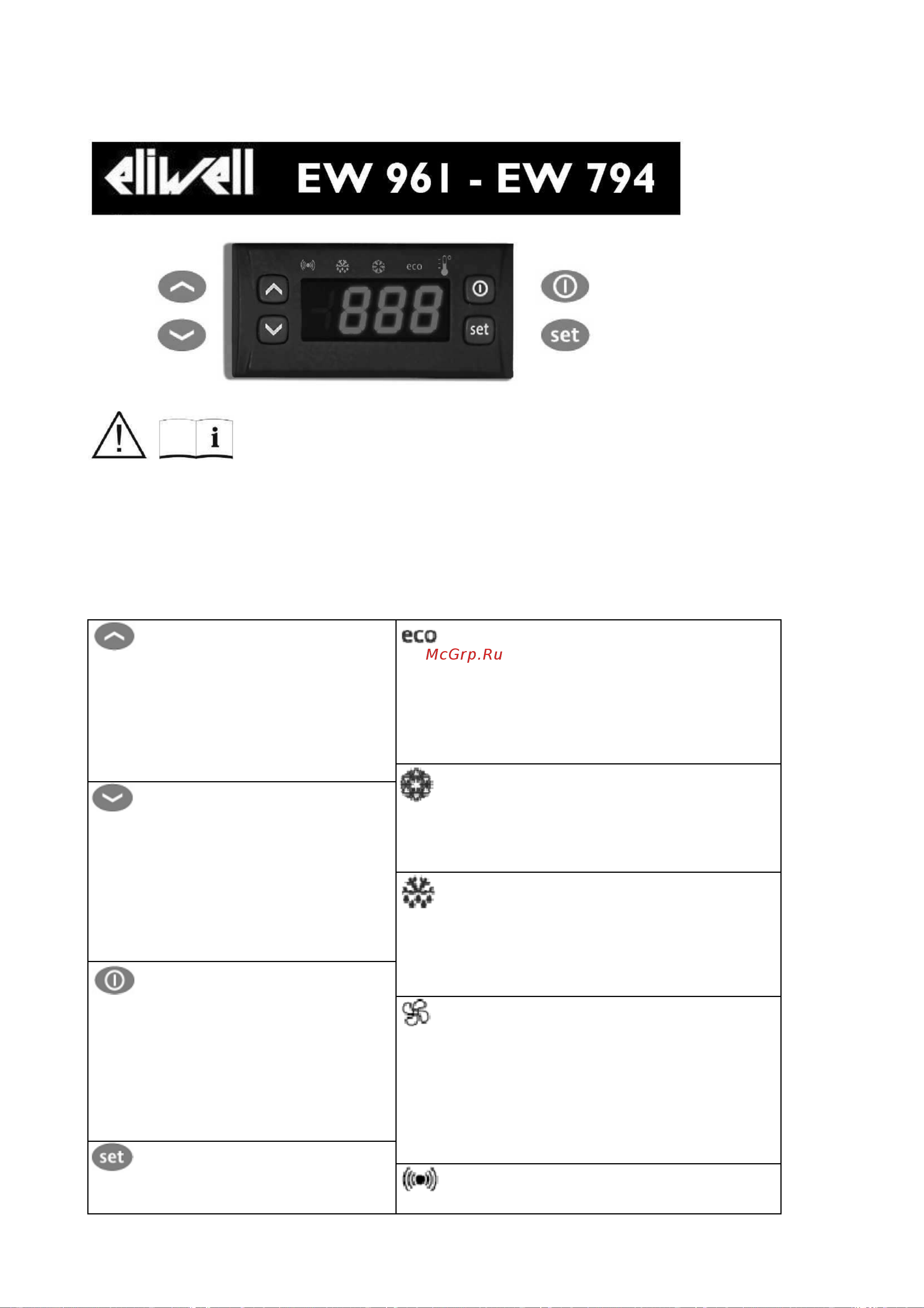

6. ПАНЕЛЬ УПРАВЛЕНИЯ
ВНИМАНИЕ! ВНИМАТЕЛЬНО ОЗНАКОМИТЬСЯ С НИЖЕИЗЛОЖЕННЫМИ УКАЗАНИЯМИ
Перед запуском изделия необходимо внимательно ознакомиться с нижеизложенными
указаниями и нормами техники безопасности!
КНОПКИ И СВЕТОДИОДНЫЕ ИНДИКАТОРЫ
ВВЕРХ
Нажать и отпустить
Прокручивание пунктов меню
Увеличение значения
параметров
Нажать и удерживать в
течение 5 сек.
Активация функции ручной
разморозки
Светодиодный индикатор настройки
параметров / ограниченного
количества параметров
Мерцание: активна функция применения
уменьшенной уставки
Быстрое мерцание: имеется доступ к
настройке параметров уровня 2
Не горит: в прочих случаях
Светодиодный индикатор компрессора
Постоянное горение: компрессор
действует
Мерцание: задержка, срабатывание
защиты или блокировка пуска
Не горит: В прочих случаях
ВНИЗ
Нажать и отпустить
Прокручивание пунктов меню
Уменьшение значений
параметров
Нажать и удерживать в
течение 5 сек.
Активация функции,
настраиваемой пользователем
(см. п. H32)
Светодиодный индикатор разморозки
Постоянное горение: идет разморозка
Мерцание: запуск (ручной или по сигналу
на цифровом входе)
Не горит: в прочих случаях
ДЕЖУРНЫЙ РЕЖИМ (ВЫХОД):
Нажать и отпустить
Возврат на предыдущий уровень
меню
Подтверждение значения
параметра
Нажать и удерживать в
течение 5 сек.
Активация дежурного режима
(при закрытом меню)
Светодиодный индикатор вентилятора
Постоянное горение: вентилятор работает
Не горит: в прочих случаях
НАСТРОЙКА (ВВОД)
Нажать и отпустить
Вывод аварийных сигналов (при
наличии)
Аварийный светодиодный индикатор
Постоянное горение: аварийная
