Schaub Lorenz SLD DL5117 [8/16] Советы по установке вытяжной трубы

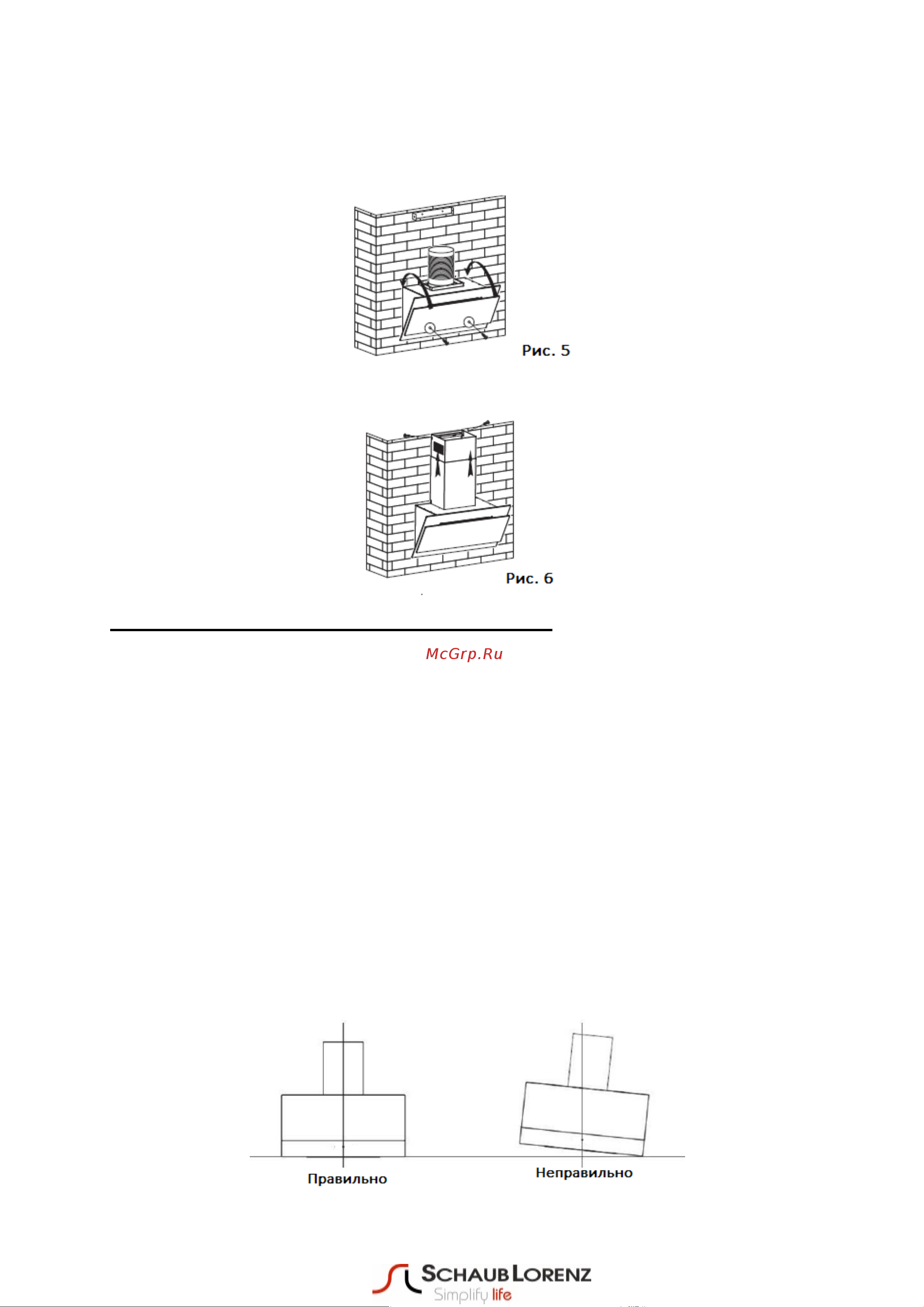

7. Установите вытяжку на стене в фиксированном положении, отрегулируйте

положение вытяжки, закрепите вытяжку с помощью предохранительных винтов

ST4*30 мм. Примечание. Два защитных отверстия расположены на задней части

корпуса диаметром 6 мм. См. Рис. 5.

8. Отрегулируйте высоту внутреннего дымохода в соответствии с положением

внутреннего кронштейна дымохода и закрепите его винтом ST4*8 мм. См. Рис. 6

Советы по установке вытяжной трубы

Следующие правила должны строго соблюдаться для получения оптимального

отвода воздуха:

• Следите за тем, чтобы вытяжной канал был коротким и прямым

• Не уменьшайте размер и не ограничивайте вытяжной воздуховод

• При использовании гибкого воздуховода всегда устанавливайте натянутый

воздуховод, чтобы минимизировать потерю давления

• Несоблюдение этих основных инструкций приведет к снижению

производительности и

повышению уровня шума вытяжки.

• Любые монтажные работы должны выполняться квалифицированным

электриком или компетентным лицом.

• Не подключайте систему воздуховодов вытяжки к какой-либо существующей

системе вентиляции, которая используется для любого другого прибора, такого

как более теплая труба, газовая труба, труба горячего воздуха.

• Угол изгиба вентиляционной трубы должен быть не менее

120º; Трубу следует

направить горизонтально, или, в качестве альтернативы, труба должна идти

вверх от начальной точки и должна быть направлена к внешней стене.

• После установки убедитесь, что вытяжка находится в ровном положении, чтобы

избежать накопления жира.
