VI. ПОЗИЦИОНИРОВАНИЕ

Во время выполнения монтажа и подключения прибора рекомендуется пользоваться

необходимыми средствами защиты.

Внутри упаковки прибора находятся 2 крепёжных штифта для крепления вытяжки на

печи.

Эти штифты должны быть установлены на крышку печи, используя специальные винты-

саморезы (2) из комплекта поставки.

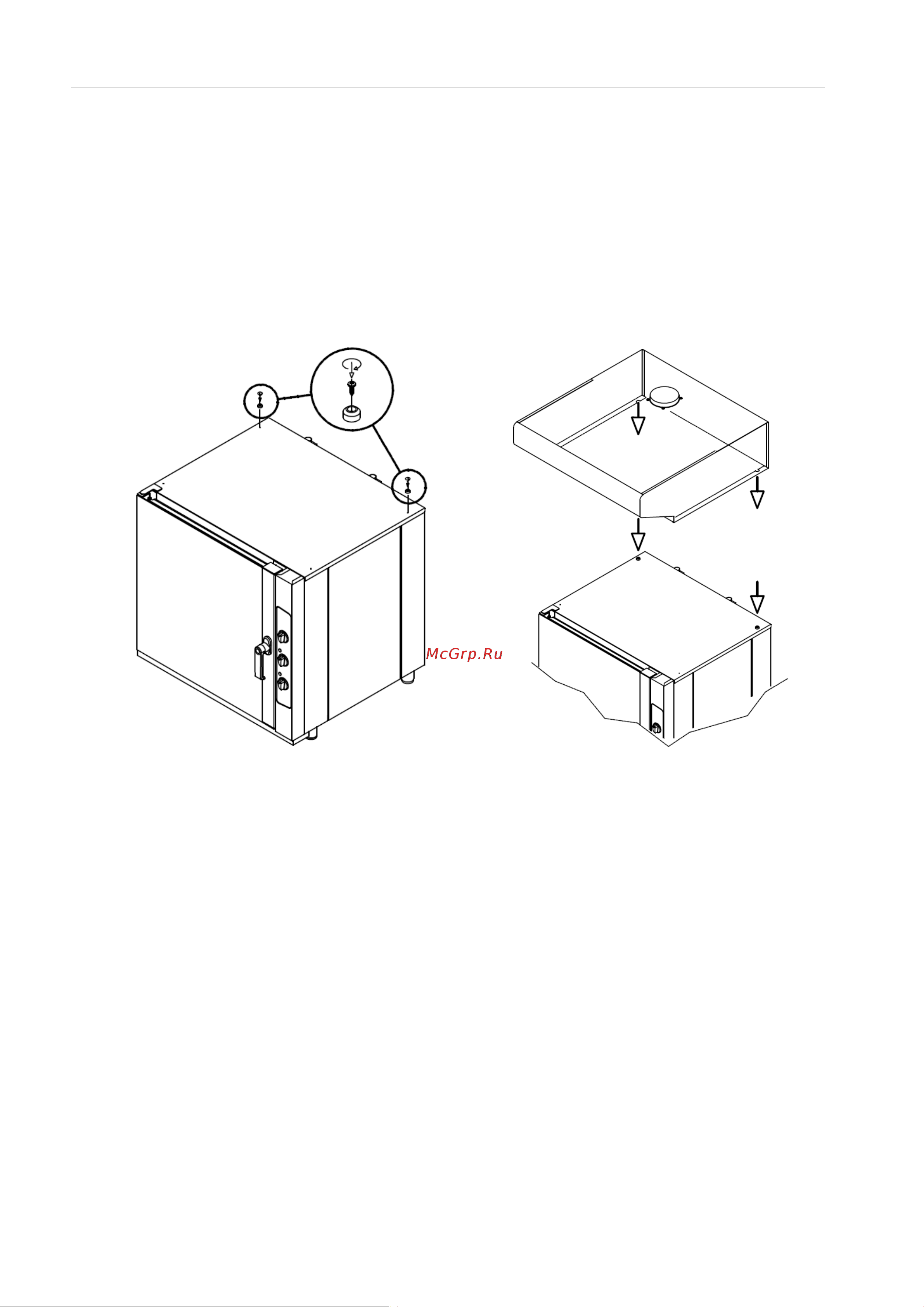

Для правильной установки штифтов на печь, руководствоваться рис. 2

Всасывающая вытяжка должна устанавливаться поверх печи перпендикулярно ей, как

показано на рис. 3

Рис. 2 Рис. 3

VII. ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ

ВНИМАНИЕ: Подключение к сети электропитания должно быть выполнено

квалифицированным специалистом согласно действующих национальных

стандартов и федеральных регламентов.

Перед тем, как выполнить подключение к сети электропитания, проверить

напряжение (…..В) и частоту (….Гц), которые должны соответствовать указанным

на Табличке, которая находится в нижней части прибора.

Прибор оснащён кабелем H07RN-F с вилкой Шуко (однофазная 220-240 В).

Для электрического подключения вытяжки к сети электропитания достаточно вставить

вилку в соответствующую электророзетку (розетка должна подходить под вилку прибора

из комплекта поставки и выдерживать нагрузку, необходимую для работы прибора,

указанную на идентификационной Табличке данных на приборе).

Прибор должен быть установлен так, чтобы сетевая вилка была всегда доступна.

Прибор поставляется в комплекте с сертифицированными кабелем и вилкой: нельзя

нарушать их целостность и вносить изменения.

Разместить кабель так, чтобы ни в какой точке температура окружающей среды не

превышала 50°C.
