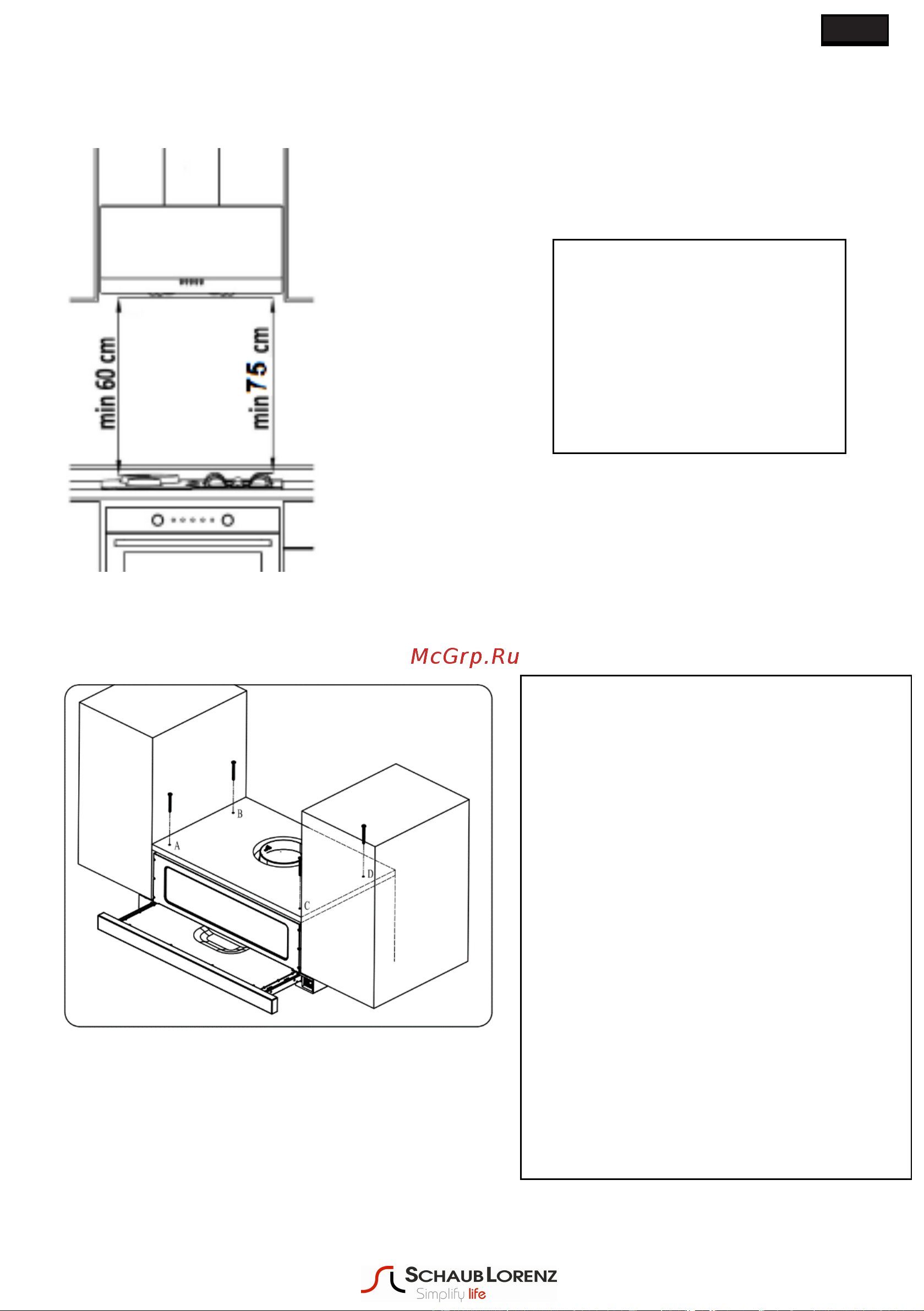

Расположение устройства:
Когда установка аспиратора
будет завершена, должно быть
расстояние 60 см между
изделием и электрическими
плитами и 65 см между плитами,
работающими на газе или другом
топливе. (Рисунок 3)
СБОРКА ВЫТЯЖКИ
Для установки продукта выполните следующую процедуру.
(Рисунок 3)
(Рисунок 4)
1) Прикрепите монтажный шаблон,
расположенный рядом с монтажным
оборудованием внутри коробки продукта, на
поверхности, где будет установлен продукт.
2) Просверлите отверстия диаметром 4 мм в
точках, отмеченных A, B, C, D на монтажном
шаблоне.
3) Просверлите выходное отверстие
дымохода, указанное в монтажном шаблоне,
соответствующего размера.
4) Изделие крепится к шкафу в точках A, B,
C, D с помощью винтов 4,8x50, поставляемых
с устройством. При перемещении ползуна
передняя панель не должна тереться о
дверцу шкафа. (Рисунок 4)
Газовая плита
Электрическая плита
