Во избежание возгорания или поражения электрическим током не подвергайте монитор воздействию
влаги. Не устанавливайте монитор в местах, подверженных воздействию экстремальных температур, рядом с
нагревательными приборами/ оборудованием (например, усилителями и т.п.), так как это может привести к
перегреву и повреждению.
Для получения четкого изображения не подвергайте экран воздействию прямого освещения или
солнечного света. Использование монитора на ярком фоне или в местах, где солнечный свет и другие
источники света могут светить прямо на монитор, может повысить утомляемость глаз.
КАБЕЛЬ ПИТАНИЯ
Никакие предметы не должны находиться на кабеле адаптера питания.
Не допускайте передавливания или защемления шнура адаптера питания.
Надежно держите вилку при отсоединении кабеля питания. Не тяните за кабель питания.
Не модифицируйте и не повреждайте кабель. Повреждение кабеля питания может привести к возгоранию
или поражению электрическим током.
Подключайте адаптер питания только к надежному источнику питания. Будьте осторожны при
подключении.
КРЕПЛЕНИЕ
Всегда размещайте монитор на устойчивую поверхность или правильно устанавливайте его на стене. Не
кладите любые предметы на монитор.
ПОДКЛЮЧЕНИЕ
Внимание! Подключение и монтаж изделия производить только при отключенном питании
Выполните соединения кабелями из комплекта поставки изделия с устройствами – источниками аудио и
видео информации, в соответствии со схемой расположения и назначением разъемов, представленных на
Рисунке 1:

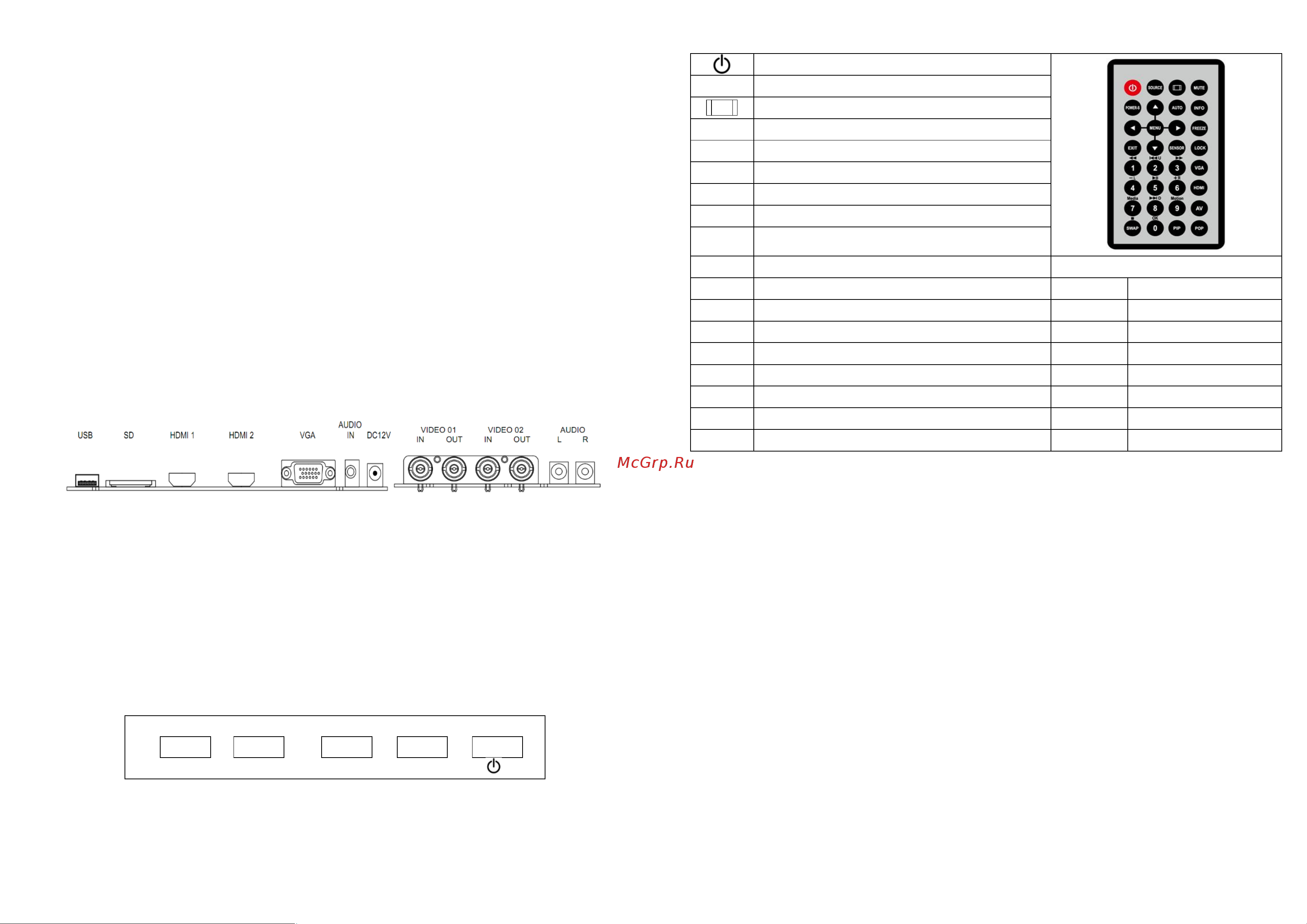

Рисунок 1. Схема расположения и назначения разъемов
DC12V: Разъем питания 12В DC. Используйте блок питания, входящий в комплект поставки к монитору.
HDMI 1/2: Вход для подключения источника цифрового аудио и видео сигнала.
VGA: 15-контактный разъём типа “D-sub” для подключения по стандарту VGA.
VIDEO 01/02 IN: BNC вход видеосигнала (например, подключение видеорегистратора или видеокамеры).
VIDEO 01/02 OUT: BNC выход видеосигнала (например, подключение второго монитора).
Audio IN: 3.5 мм стерео разъем для подключения аудио сигнала при использовании VGA соединения.
Audio L или R: 3.5 мм разъемы для подключения аудио сигнала при использовании VIDEO 01/02
соединения.
USB/SD: слоты для подключения носителей с возможностью просмотра встроенным плеером монитора.
5. Назначение Кнопок на Мониторе.
SOURCE MENU - +
Source: выбор входа с источником сигнала: HDMI, VGA или AV
Menu: вывести на экран или убрать с экрана Меню
-/Влево: уменьшение громкости; в Меню перемещение назад и влево по пунктам меню; уменьшение
значения выбранного параметра.
+/Вправо: увеличение громкости; в Меню перемещение вперед и вправо по пунктам меню; увеличение
значения выбранного параметра.
Питание: включения и выключения монитора.
6. Пульт ДУ.
7. Выбор входа изображения.
Подключите источник изображения к монитору. Нажмите кнопку Source, а затем при помощи кнопок +
и – на мониторе или ∧, ∨, <, >, на пульте ДУ, выберите соответствующий вход:
VGA: изображение от источника, подключенного к входам VGA
HDMI 1/2: изображение от источника, подключенного к входам HDMI1/2
AV 1/2: изображение от источника, подключенного к входам AV1/2
USB/SD: просмотр изображения встроенным плеером монитора с устройств в слотах USB/SD
8. Основные настройки Меню.
Нажмите кнопку Menu, чтобы войти в режим Меню, а затем выберете раздел категории, которую хотите
настроить. Настройте требуемый параметр, выбрав необходимый режим или увеличивая / уменьшая его
значение кнопками + и – на мониторе или ∧, ∨, < ,>, на пульте ДУ. Нажмите кнопку Menu для сохранения
изменений.
Контрастность. Яркость.
Режим изображения: Выбор параметров Стандартный, Динамический, Мягкий, Пользовательский.
Формат изображения: выбор форматов Авто, 16:9, 4:3, Zoom1, Zoom2.
Тон изображения: Выбор параметров Стандартный, Холодный, Теплый, Пользовательский.
Режим и Тип звука: Стандарт, Музыка, Спорт и др.; Surround вкл/выкл.
Подсветка: Высокий, Средний, Низкий уровень.
Авто Настройка, Горизонтальное и Вертикальное позиционирование: автоматическая настройка
параметров, сдвиг изображения на экране по вертикали и горизонтали, только для входа VGA.
Режим для слотов USB/SD: Фото, Видео, Музыка, Текст.
Язык: Выбор языка Меню.
Сброс: Установка (возврат) заводских параметров
Выход: Выход из Меню.
Включение / выключение монитора
Подсветка: высокий/средний/низкий уровень
Формат изображения: 16:9 или 4:3
Включение / выключение ИК сенсора
Включение / выключение «заморозки» изображения
Включение / выключение звука
Запрет / Разрешение доступа в Меню
Перемещение по разделам / выбор икон в Меню
Увеличение / уменьшение громкости;
Перемещение по разделам / выбор икон в Меню
Вызов Меню
Управление Плеером (SD/USB входы)
Авто настройка (только для VGA)
◄◄ /1
Перемотка Назад
Информация
►► /3
Перемотка Вперёд
VGA вход
I◄◄ /2
Быстрая перемотка Назад
HDMI вход
►►I /8
Быстрая перемотка Вперед
AV вход
►II /5
Воспроизведение/Пауза
Выбор источника (входа) сигнала
OK /0
Подтверждение выбора
Подтверждение действия в медиаплеере и меню
■ /SWAP
Выход / Стоп
Выход из меню
