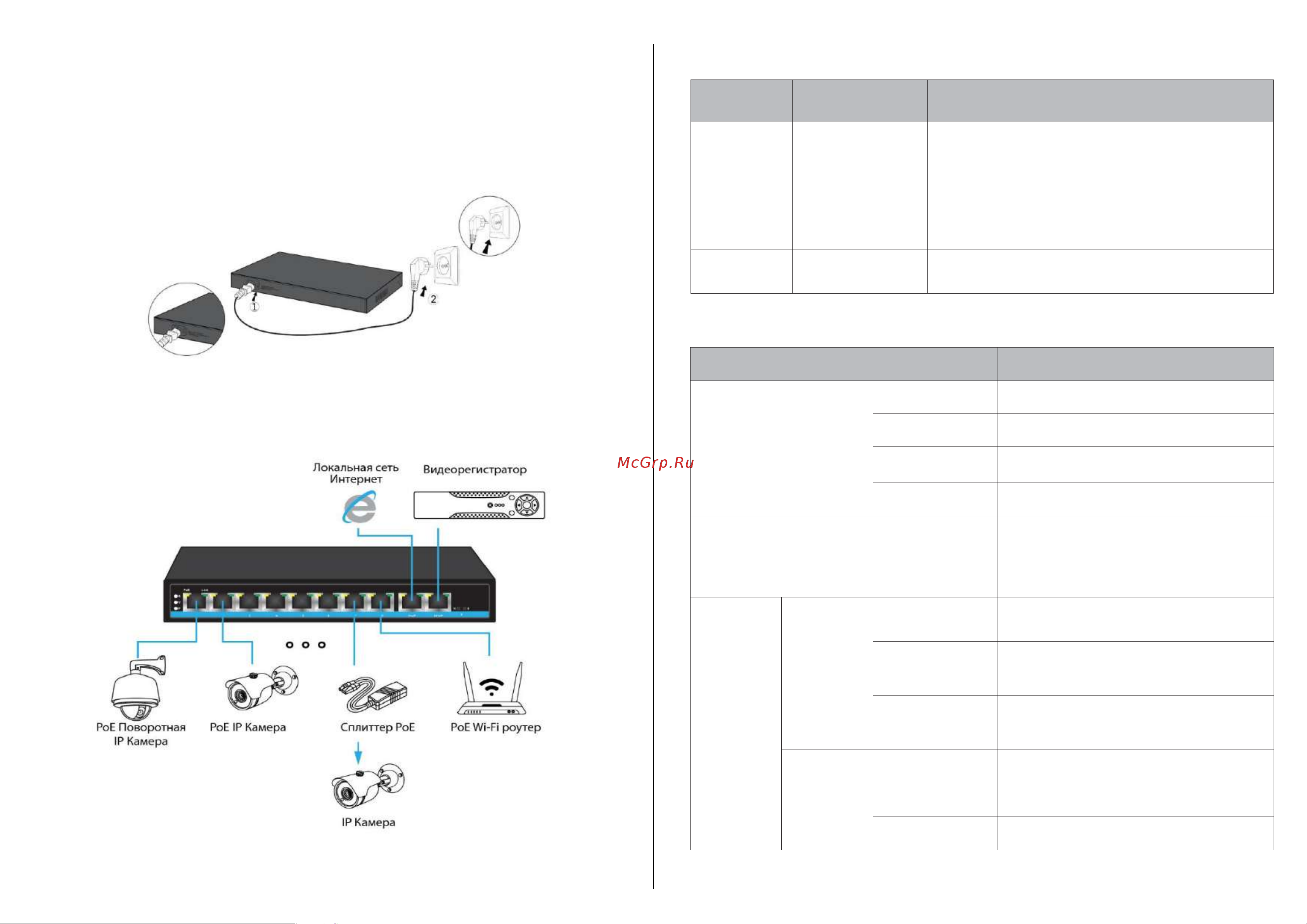

6. Подключение кабеля питания
1. Проверьте, что источник питания соответствует указанным требованиям для
коммутатора;
2. Дополнительный адаптер питания не требуется, коммутатор может быть
подключен напрямую к сети переменного тока: 100В ~ 240В АС и 50 ~ 60 Гц.
7. Типовая схема подключения
2.2. Переключатель режимов
Обозначение
Режим
Описание
N
Стандартный
(Нормальный)
Все порты свободно взаимодействуют между
собой, адаптируясь к общему потоку передачи
данных
V
Изоляция портов
(VLAN)
Режим VLAN: порты изолированы друг от друга,
передача и загрузка данных происходит через
порты Uplink; позволяет подавить сбои в сети,
такие как широковещательный шторм или
вирусная атака.
S
Увеличение
дальности связи
Пропускная способность портов 10 Мбит/с.
Увеличение дальности связи до 250 м.
2.3. Индикаторы состояния
Индикатор
Статус
Описание
Питание: P
Горит постоянно
Питание подключено
Мигает медленно
Функция PoE Dog включена
Мигает быстро
Линия неисправна или перегрузка по
току потребления
Не горит
Питание отсутствует
Изоляция портов
VLAN：V
Горит постоянно
Режим изоляции портов VLAN включен
Увеличение дальности
связи: S
Горит постоянно
Режим увеличения дальности связи
включен
Порты 1-8
Линия и PoE
и Uplink
порты
Горит постоянно
Устройство использует питание РоЕ,
источник питания исправен
Мигает
Проблемы с питанием (низкое
напряжение / ток потребления, короткое
замыкание…)
Не горит
Устройство не использует питание РоЕ /
неисправно, источник питания
неисправен
Горит постоянно
Линия в рабочем состоянии
Мигает
Передача данных
Не горит
Линия не активна
