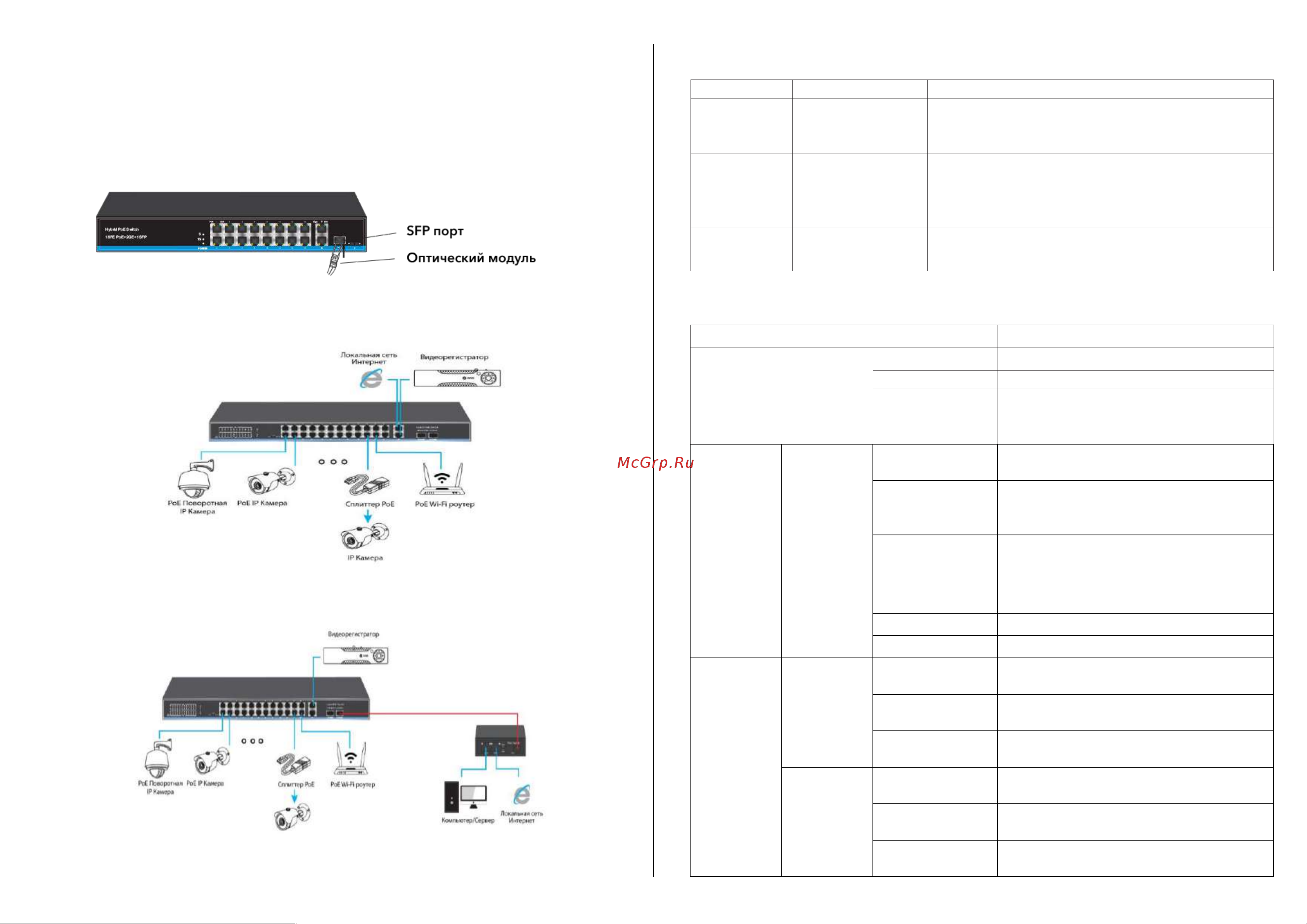

7. Подключение порта SFP
Процесс установки оптоволоконного модуля в коммутатор выглядит следующим
образом:
1. Возьмите оптоволоконный модуль сбоку и плавно вставьте его в гнездо порта SFP
коммутатора.
2. Продвигайте его внутрь, пока оптоволоконный модуль полностью не войдет в
гнездо порта коммутатора.
8. Типовая схема подключения
Рисунок 1.
Рисунок 2.
2.2. Переключатель режимов
Обозначение
Режим
Описание
N
Стандартный
(Нормальный)
Все порты свободно взаимодействуют между
собой, адаптируясь к общему потоку передачи
данных
V
Изоляция портов
(VLAN)
Режим VLAN: порты изолированы друг от друга,
передача и загрузка данных происходит через
порты Uplink; позволяет подавить сбои в сети,
такие как широковещательный шторм или
вирусная атака.
S
Увеличение
дальности связи
Пропускная способность портов 10 Мбит/с.
Увеличение дальности связи до 250 м.
2.3. Индикаторы состояния
Индикатор
Статус
Описание
Питание: PWR
Горит постоянно
Питание подключено
Мигает медленно
Функция PoE Dog включена
Мигает быстро
Линия неисправна или перегрузка по
току потребления
Не горит
Питание отсутствует
Порты 1-24.
Линия и PoE
Горит постоянно
Устройство использует питание РоЕ,
источник питания исправен
Мигает
Проблемы с питанием (низкое
напряжение / ток потребления, короткое
замыкание…)
Не горит
Устройство не использует питание РоЕ /
неисправно, источник питания
неисправен
Горит постоянно
Линия в рабочем состоянии
Мигает
Передача данных
Не горит
Линия не активна
Порты 25 и
26 Uplink /
SFP Combo
Нижний –
Горит постоянно
Порт работает в режиме 100Mбит/с
Оба –
Горят постоянно
Порт работает в режиме 1000Mбит/с
Оба –
Не горят
Порт Uplink/SFP 25 не активен
Верхний –
Горит постоянно
Порт работает в режиме 100Mбит/с
Оба –
Горят постоянно
Порт работает в режиме 1000Mбит/с
Оба –
Не горят
Порт Uplink/SFP 26 не активен
