5. Установка и подключение.
5.1. Перед подключением необходимо определить место установки блоков
передачи и приема, и закрепить их так, чтобы был обеспечен доступ к
подводимым кабелям, и элементам настройки.

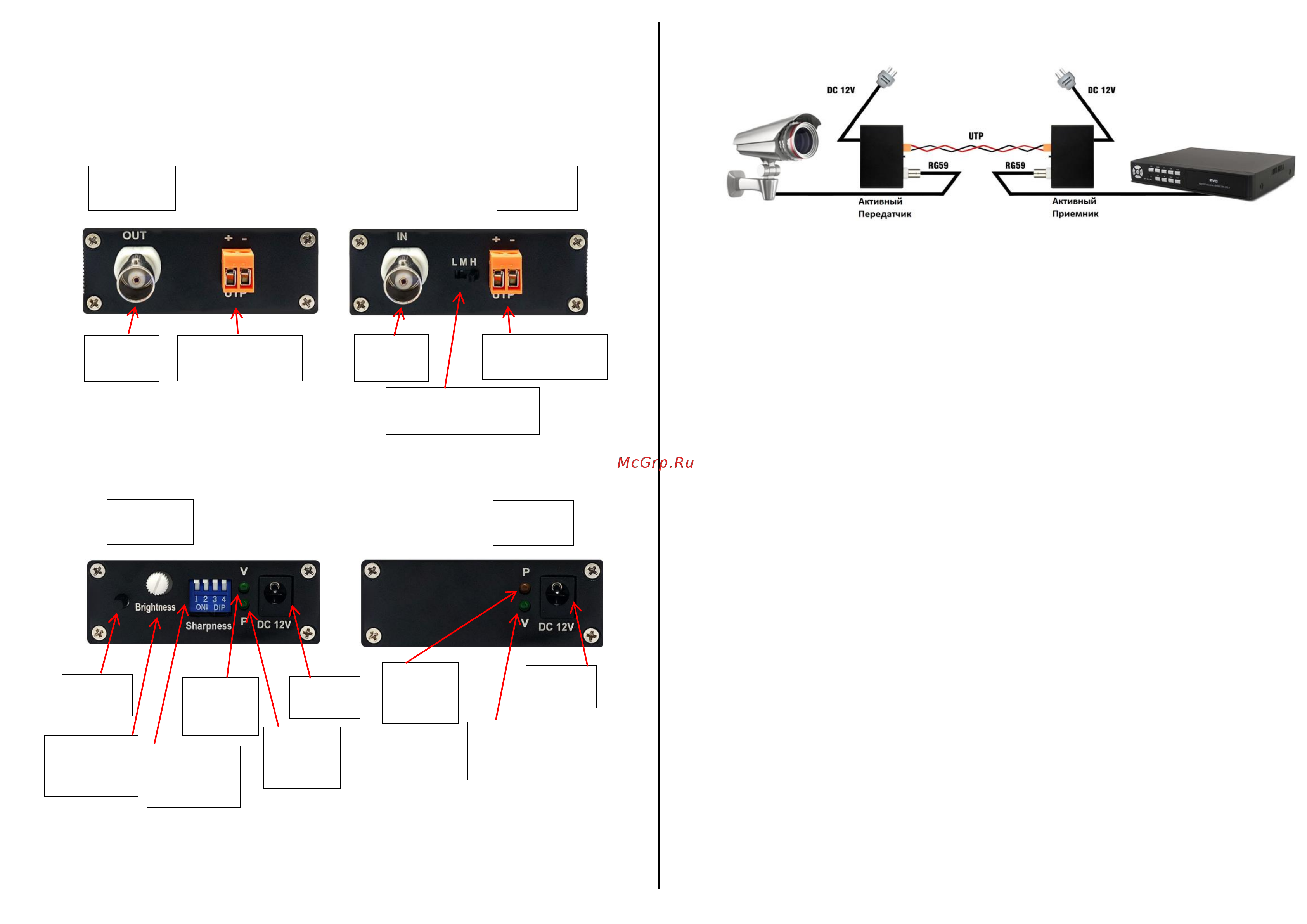

Схема расположения элементов настройки и точек коммутации блоков
приведены на Рисунках 1 и 2.
Рис. 1. Схема расположения точек коммутации передней панели блоков
Рис. 2. Схема расположения точек коммутации задней панели блоков
5.2. Общая схема подключения блоков в системе приведена на Рисунке 3.
Рис. 3 Схема подключения блоков приема и передачи.
Внимание!
Монтаж и подключение устройства производить
только при отключенном питании.
5.3. Подключить коаксиальные кабели к разъемам BNC, а кабели UTP
подключить к клеммным колодкам блоков в соответствии с их назначением,
как показано на Рисунках 1 и 2.
5.4. Климатическое исполнение подводимых соединительных кабелей
должно соответствовать условиям эксплуатации.
Блок
передачи
Блок
приема
Вход
ТВ камеры
Выход
ТВ камеры
Вход коаксиальной
кабельной линии
Регулировка мощности
видео сигнала
Блок
передачи
Блок
приема
Питание
DC 12B
Индикатор
Питания
DC 12B
Питание
DC 12B
Индикатор
Питания
DC 12B
Индикатор
Видео
сигнала
Индикатор
Видео
сигнала
Кнопка
СБРОС
Регулировка
яркости
изображения
Регулировка
четкости
изображения
