1. Назначение.

Пассивный приемопередатчик видеосигнала по витой паре кабеля UTP

GF-TP101HDTS (в дальнейшем – Пассивный приемопередатчик, Изделие) являет-

ся симметрирующим трансформатором, предназначенным для согласования несим-

метричных входов/выходов устройств системы видеонаблюдения с симметричной

витой парой линии передачи видеоинформации по кабелю UTP. Поскольку Изделие

является пассивным элементом в общей конфигурации системы (сети) видеонаблю-

дения, то для его функционирования не требуется напряжения питания.

Изделие поддерживает передачу видеосигнала в форматах HD-CVI, HD-TVI,

HD-AHD.

Пассивный приемопередатчик применяется в составе охранной телевизионной

системы по ГОСТ Р 51558-2008.

Конструктивное исполнение Изделия имеет степень защиты корпуса IP40, что

позволяет использовать его для установки исключительно в периодически отапли-

ваемых помещениях.

На объекте Изделие подключается к устройству видеосистемы посредством разъ-

ема BNC, к витой паре кабеля UTP – при помощи клеммной колодки «под винт».

2. Основные технические характеристики.

Наименование параметра

Значение

Рабочий диапазон частот

от 50 Гц до 7 МГц

Рекомендованный кабель

UTP CAT 5 / 5e

Расстояние передачи, м, не более:

Цветное

Черно-белое

300

600

Разъемы для подключения:

Витой пары кабеля UTP

Видео

Клеммная колодка «под винт»

BNC

Диапазон рабочих температур, °С

от минус 10 до плюс 50

Диапазон температур хранения, °С

от минус 20 до плюс 60

Относительная влажность, %, не более

Масса изделия, кг, не более

0,02

3. Комплект поставки.

1. Пассивный приемопередатчик видеосигнала по витой паре кабеля UTP

GF-TP101HDTS

1шт.

2. Упаковка

1шт.

4. Установка и подключение.

Внимание!

Подключение изделия производить только при

отключенном питании.

4.1. Климатическое исполнение подводимых соединительных кабелей должно

соответствовать условиям эксплуатации оборудования.

4.2. В зависимости от требований потребителя, выполнить подключение изделия

в соответствии с Рисунком 1:

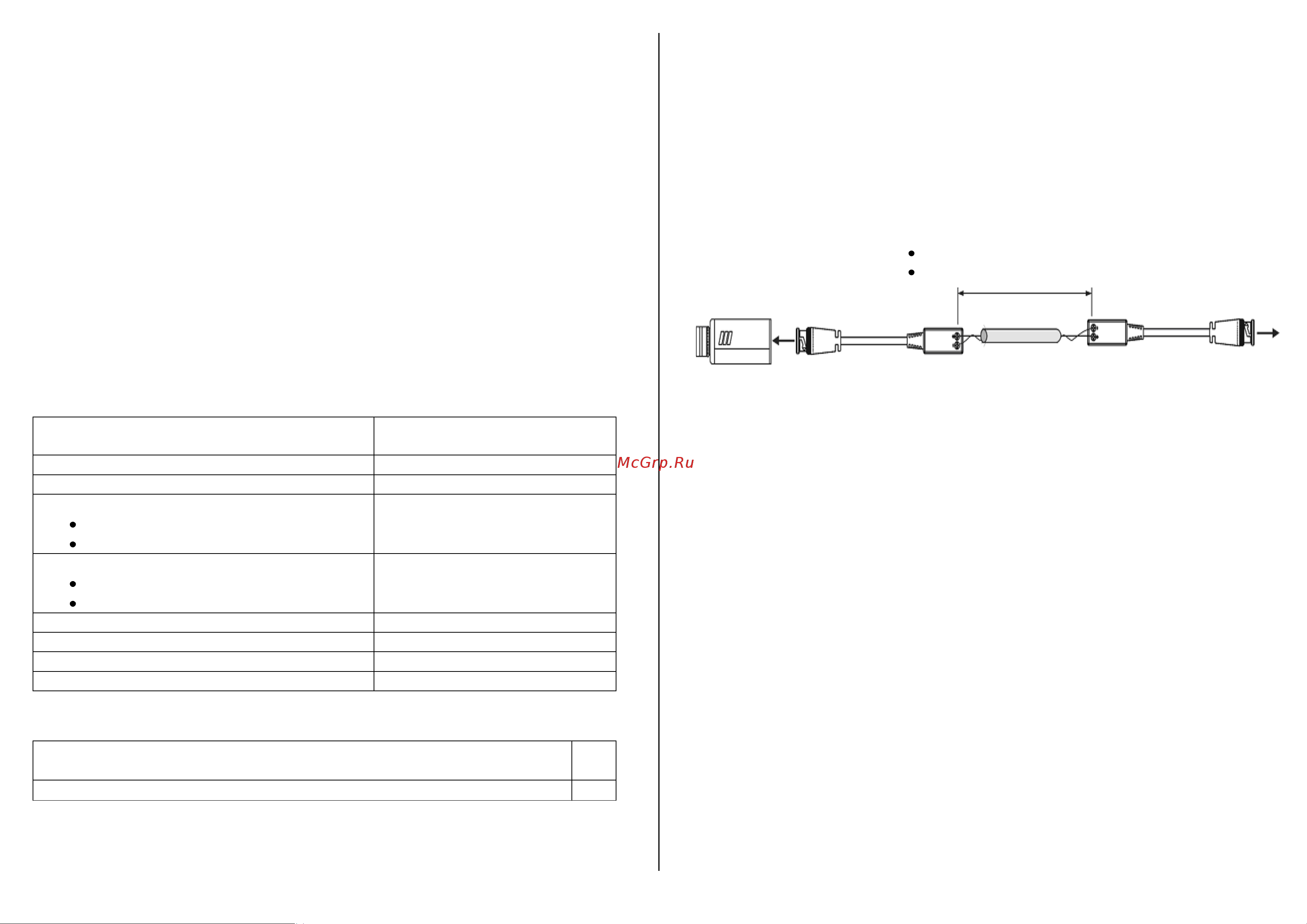

Рис. 1 Схема включения пассивного приемопередатчика.

5. Настройка.

Изделие изготовлено, протестировано и опечатано на предприятии-

изготовителе и не требует проведения специальных мер по предварительной

настройке в условиях эксплуатации.

Дистанция по витой паре для изображения, не более:

черно-белое – 600 м;

цветное – 300 м.
