1. Назначение.
Разветвитель видеосигнала со встроенным усилителем GF- HDC41 (в дальнейшем
– Изделие) предназначен для усиления входного видеосигнала AHD/CVI/TVI/CVBS и
разветвления его на 4 выходных сигнала.
Передача видеосигнала осуществляется без сжатия и без задержки на расстояние до
500 метров при использовании коаксиального кабеля марки RG59.
Подключение Изделия осуществляется с помощью байонетных соединителей типа
BNC.
Изделие поддерживает телевизионные стандарты PAL, SECAM, NTSC.
Изделие не требует каких-либо настроек, поддерживает функцию «включи и
работай» (Plug-n-Play) и оснащено встроенными элементами грозозащиты и защиты от
электростатического разряда CLASS 4.
2. Основные технические характеристики Изделия.
Наименование параметра
Значение
Поддерживаемые форматы видеосигнала
AHD, TVI, CVI:
720P/960P/1080P/3MP/4
MP/5MP; CVBS/Analog
Входное и выходное сопротивление, Ом
75
Дальность передачи видео сигнала, м
до 500
Количество каналов видео
4
Количество Входов
1хBNC
Количество Выходов
4хBNC
Размах выходного композитного видеосигнала на нагрузке
75 Ом, В
1,0±10%
Полоса пропускания, МГц
До 60
Частота дискретизации, МГц
120
Время срабатывания грозозащиты, нс, не более
0.8
Величина изменения коэффициента усиления, %, не более
±1.5
Величина изменения фазы, град, не более
±1
Максимальный ток разряда, КА
5
Напряжение питания постоянного тока, В
12±10%
Потребляемая мощность, Вт, не более
3
Рабочая температура, ºС
От минус 30 до +85
Относительная влажность, %
до 90
Корпус
Металл
Масса, кг, не более
0,2
Габариты (ДхШхВ), мм, не более
50х110×30
3. Комплект поставки.
1. Разветвитель видеосигнала GF-HDC41
1 шт.
2. Техническое описание
1 шт.
3. Упаковка
1 шт.
4. Установка, подключение и работа Изделия.
3.1. Перед подключением необходимо определить место установки блока и
закрепить его так, чтобы был обеспечен доступ к разъемам и подводимым кабелям.

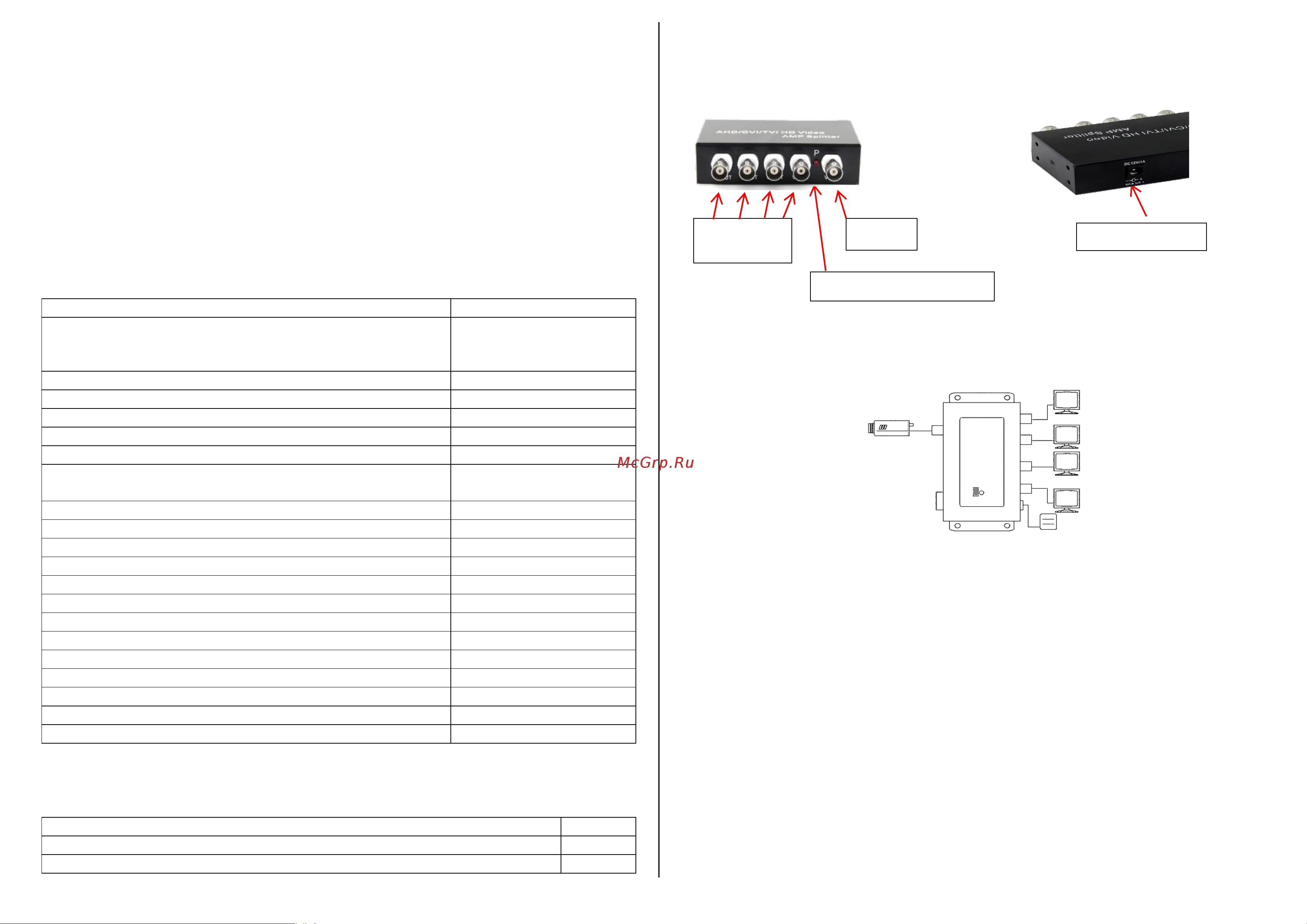

Расположение элементов коммутации приведено на Рисунках 1 и 2.
Внимание! Монтаж и подключение устройства производить только
при отключенном питании.
3.3. Подключите Изделие в соответствии с назначением элементов коммутации,
приведенных на Рисунках 1, 2 и 3.
3.4. Подайте питание, при этом должен загореться Индикатор Питания.
5. Настройка.
Изделие проверено на предприятии-изготовителе и не требует дополнительной
настройки в условиях эксплуатации.
Питание DC 12B
Видео Вход
Видео Выходы
№1-№4
Индикатор Питания DC 12B
Рис. 2
Расположение элементов
коммутации на задней
панели
Рис. 3
Схема подключения
