4. Установка, подключение и работа Изделия.

Внимание!

Подключение изделия производить только при

отключенном питании.

4.1. Подключение источников питания производить силовым кабелем с сечением

токоведущих жил, обеспечивающим передачу требуемой мощности.

4.2. Климатическое исполнение подводимых соединительных кабелей должно

соответствовать условиям эксплуатации оборудования.

4.3. В зависимости от требований потребителя, выполнить подключение изделия

в соответствии с примером построения сети, показанном на Рис. 1:

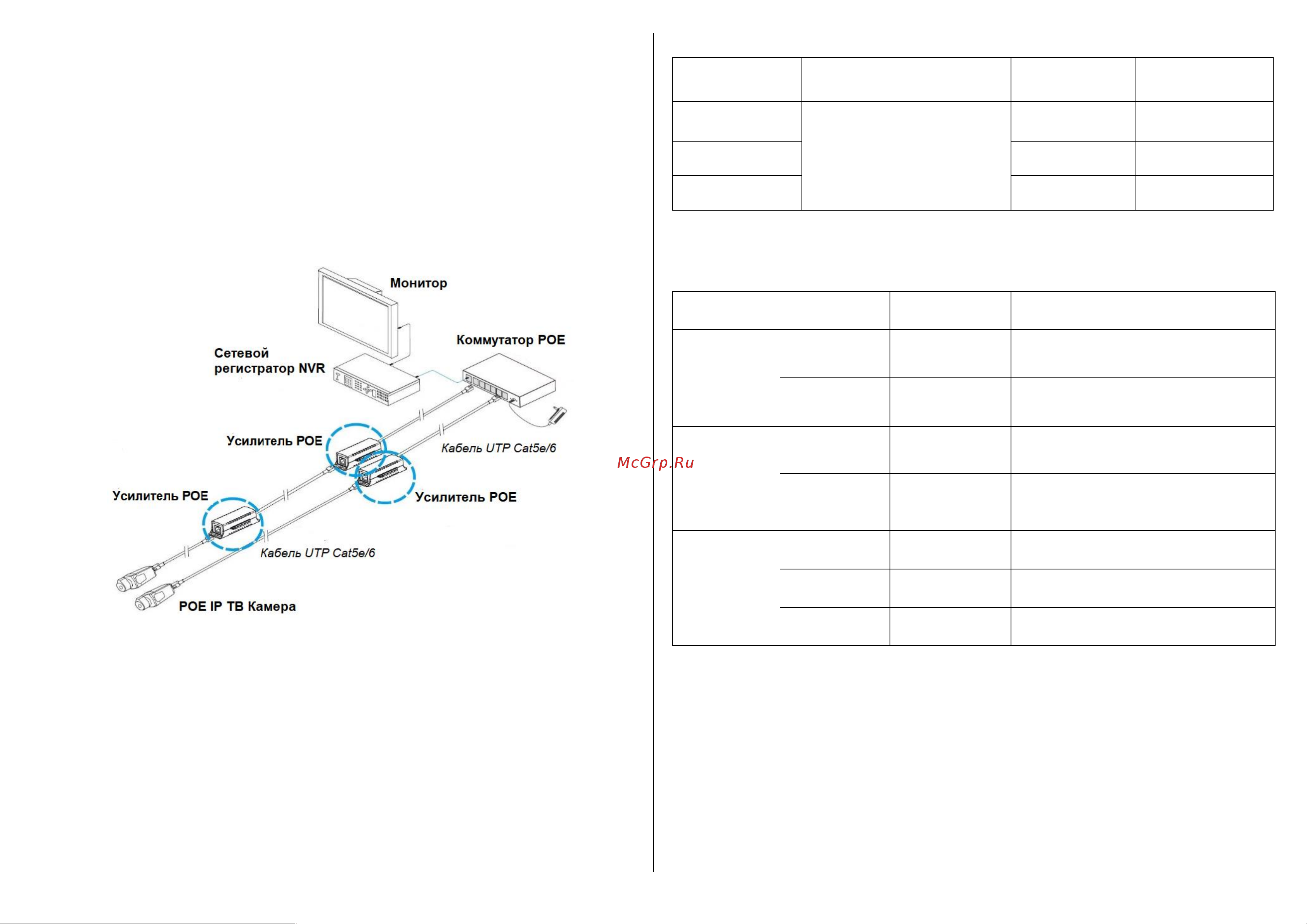

Рис. 1. Подключение Усилителя при построении сети

4.4. Возможно каскадное подключение до 4-х устройств, тем самым увеличивая

расстояние передачи данных и PoE до 600м. Однако, необходимо учитывать, что

мощность питания устройств будет снижаться при увеличении расстояния.

Зависимость мощности питания на выходе устройства в зависимости от

количества используемых устройств (расстояния) приведена в таблице 2.

Таблица 2

Мощность на

выходе (макс.)

Условия эксплуатации

Количество

устройств

Максимальное

расстояние

6 Вт

Питание: 56V DC;

Сопротивление провода

UTP: 9.38Ω/100m

600 м

9 Вт

480 м

12 Вт

360 м

4.5. Назначение и описание работы индикаторов Изделия приведено в Таблице 3.

Таблица 3

Индикатор

Состояние

Цвет

Описание

POE in

Вкл

Оранжевый

Усилитель активен

Выкл

……….

Усилитель не активен

PSE Out

Вкл

Оранжевый

Питаемое (PD) устройство

подключено

Выкл

………

Питаемое (PD) устройство не

подключено или питание не

подается.

LINK/ACT

Вкл

Зеленый

Связь подключаемого устройства

с портом установлено

Мигает

Зеленый

Порт принимает или передает

данные

Выкл

……

Связь порта и подключаемого

устройства не установлена

5. Настройка.

Изделие изготовлено, протестировано, опломбировано на предприятии-

изготовителе и не требует проведения специальных мер по предварительной

настройке в условиях эксплуатации.
