3.4. Подключение как Усилителя мощности потребления устройства.

Изделие может использоваться для увеличения мощности питания одного

сетевого устройства с 25 Вт до 50 Вт путем объединения двух портов 802.3at в

один порт uPOE.

GF-AC13 также возможно применять в сетях с гигабитным соединением.

Изделие будет обеспечивать мощность потребления конечным устройством до 50

Вт при условии использования кабеля CAT-6, однако скорость передачи данных

будет не более 100 Mbps.

Подключите два входных разъема RJ45 «штекера» Изделия к коммутатору или

инжектору, а выходной разъем RJ45 «гнездо» соедините непосредственно с

сетевым устройством uPOE.

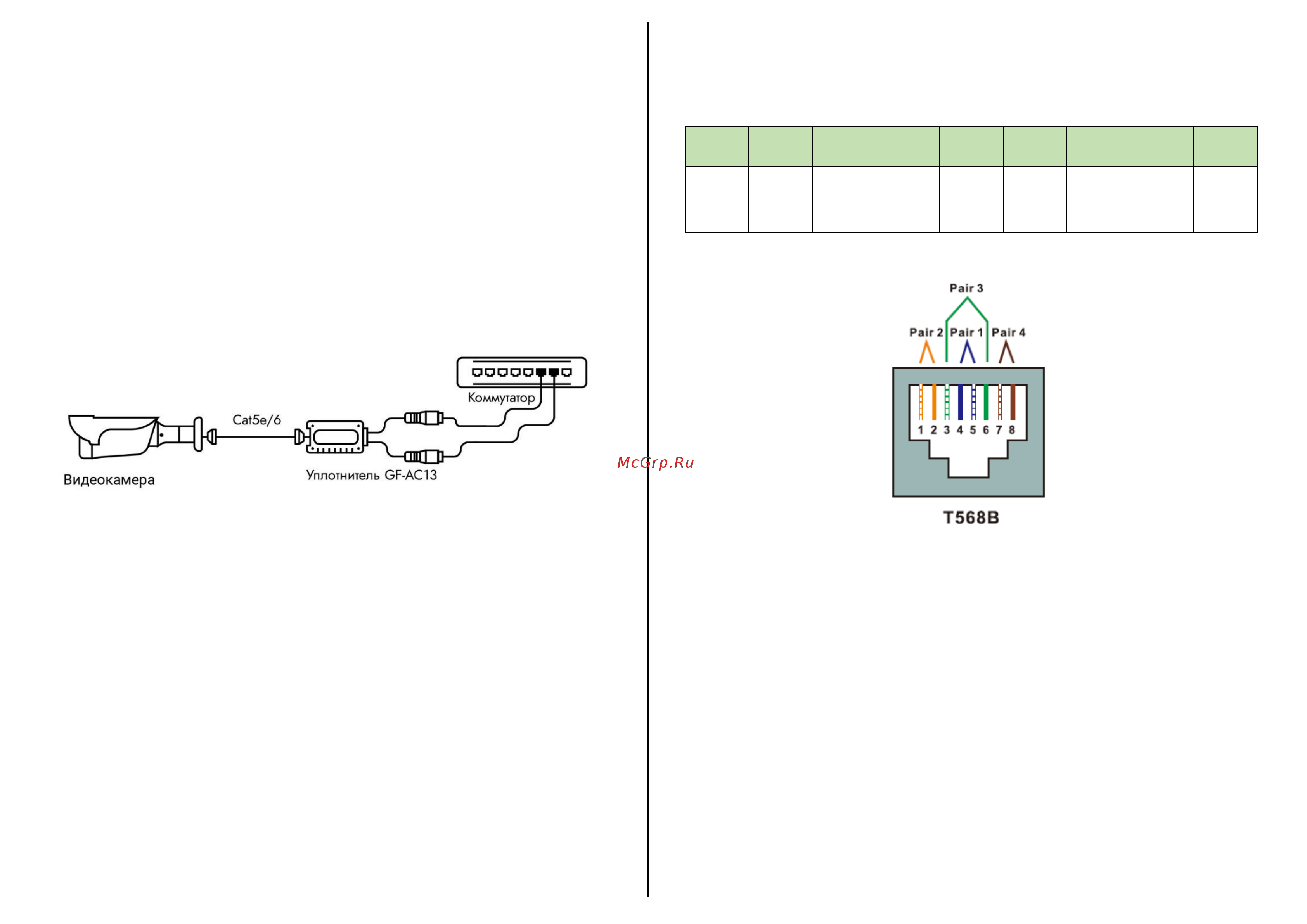

3.5. Выполните подключение изделия в соответствии с Рисунком 2.

Рис 2. Схема соединения.

4. Настройка.

4.1. Изделие проверено на предприятии-изготовителе и не требует настройки в

условиях эксплуатации.

5. Стандарт обжима.

Обжим разъема RJ45 должен соответствовать стандарту EIA/TIA 568B.

T568B

Белый

Оран

жевый

Оран

жевый

Белый

Зелен

ый

Синий

Белый

Синий

Зелен

ый

Белый

Корич

невый

Корич

невый
