1. Назначение.

Уплотнитель видеосигнала и питания PoE по UTP кабелю 2х-канальный GF-

AC13 (в дальнейшем – Изделие) предназначен для передачи данных и питания PoE

для двух сетевых видеокамер или других устройств с поддержкой РоЕ стандарта

по одному UTP кабелю «витая пара» или для увеличения мощности питания для

одного устройства.

Комплект Изделия состоит из двух блоков, каждый из которых может

использоваться в качестве передающей и приемной части. Изделие подключается к

сетевым видеокамерам или другим устройствам с поддержкой PoE, а также к

кабелю UTP через входные и выходные разъемы типа RJ45.

Использование Изделия позволяет проектировать новые и модернизировать

существующие системы видеонаблюдения без существенного увеличения объемов

линейной инфраструктуры.

Степень защиты корпуса от доступа к опасным частям, проникновения

внешних твердых предметов, пыли и воды – IP56.

2. Основные технические характеристики Изделия.

Наименование параметра

Значение

Интерфейс

Ethernet

Количество каналов видео

Количество Входов/Выходов

Передатчика

Вход: разъем RJ45 "штекер"" x 2;

Выход: разъем RJ45 "гнездо" x 1

Количество Входов/Выходов

Приемника

Вход: разъем RJ45 "гнездо" x 1;

Выход: разъем RJ45 "штекер" x 2;

Скорость передачи

10/100 Mbps

Тип источника питания

Коммутатор PoE / инжектор PoE

Стандарт POE

IEEE802.3af/at

Метод питания POE

Метод A: контакты 1/2 (+) и 3/6 (–)

Напряжение питания постоянного тока,

В, не более

Ток потребления (при Uпит.= 48В), мA

65 (на комплект)

Мощность питания POE, Вт, не более:

на один канал

общая

Используемый тип кабеля UTP

Cat5E/6

Диапазон рабочих температур, °С

от 0 до плюс 50

Относительная влажность, %, не более

Материал корпуса

Пластик

Длина, с кабелем, мм

125

Масса изделия, кг, не более

0,06

3. Комплект поставки.

1. Уплотнитель видеосигнала и питания PoE по UTP кабелю 2х-

канальный GF-AC13

2 шт.

2. Упаковка

1 шт.

3. Подключение и работа Изделия.

3.1. Изделие может использоваться в качестве уплотнителя видеосигнала и

питания PoE, а также усилителя мощности питания устройства.

Внимание! Монтаж и подключение устройства производить только

при отключенном питании.

3.2. Подключение как Уплотнителя видеосигнала и питания PoE.

Изделие обеспечивает возможность передачи данных и питания PoE для двух

сетевых видеокамер или других устройств с поддержкой РоЕ по одному UTP

кабелю типа CAT5e. Соединение осуществляется со скоростью передачи данных

10/100 Mbps и обеспечивается питание мощностью до 25 Вт для каждого

устройства по одному кабелю сети Ethernet.

Подключите два разъема RJ45 передающей части Изделия к коммутатору или

инжектору, а разъемы RJ45 приемной части Изделия подключите к видеокамере

или другому сетевому устройству. Используйте кабель CAT5e для соединения

обоих устройств Изделия.

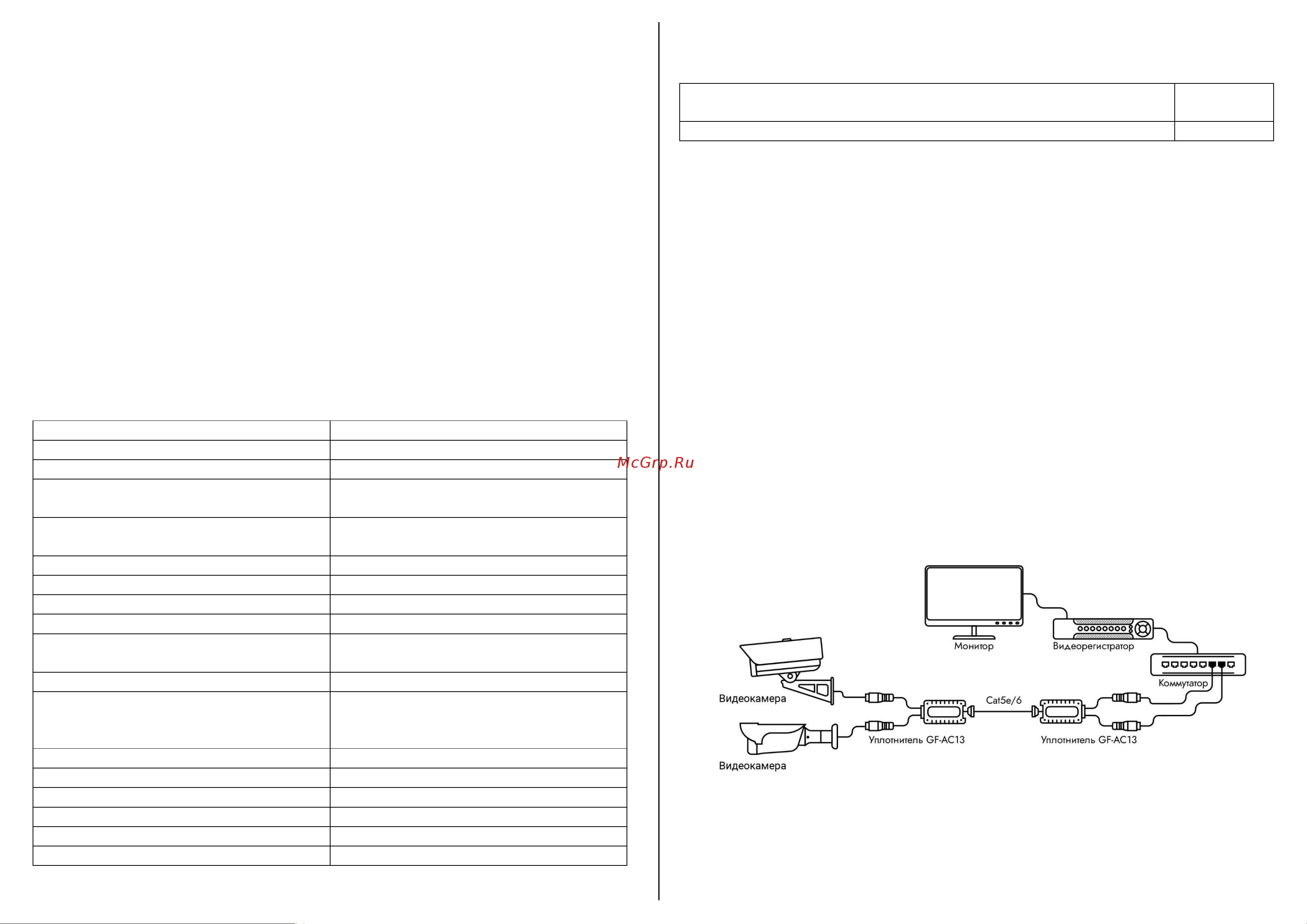

3.3. Выполните подключение изделия в соответствии с Рисунком 1.

Рис 1. Схема соединения.
