Инжектор питания РоЕ GF-AC102

1. Назначение.

Инжектор питания PoE GF-АС102 (далее – Инжектор PoE; Изделие) является

однопортовым инжектором питания по витой паре и предназначен для подачи

питания посредством технологий РоЕ, в стандарте IEEE.802.3af, для удаленного

оборудования, поддерживающего этот стандарт. В спецификации технологии

РоЕ: PSE – источник [устройство] питания; PD – потребитель питания.

Изделие применяется для питания таких устройств (систем), как:

IP-видеокамеры;

Точки доступа Wi-Fi;

Устройства телефонии VoIP;

Система видеонаблюдения;

Охранная система;

Сетевая система хранения (NAS).

Инжектор PoE предназначен для использования внутри помещений. Изделие

питается от сети переменного тока, к которой подключается посредством

стандартного сетевого кабеля питания.

2. Основные технические характеристики.

3. Комплект поставки.

1. Инжектор питания PoE GF-АС102

1шт.

2. Упаковка

1шт.

4. Установка и подключение.

Внимание! Подключение изделия производить только при

отключенном питании.

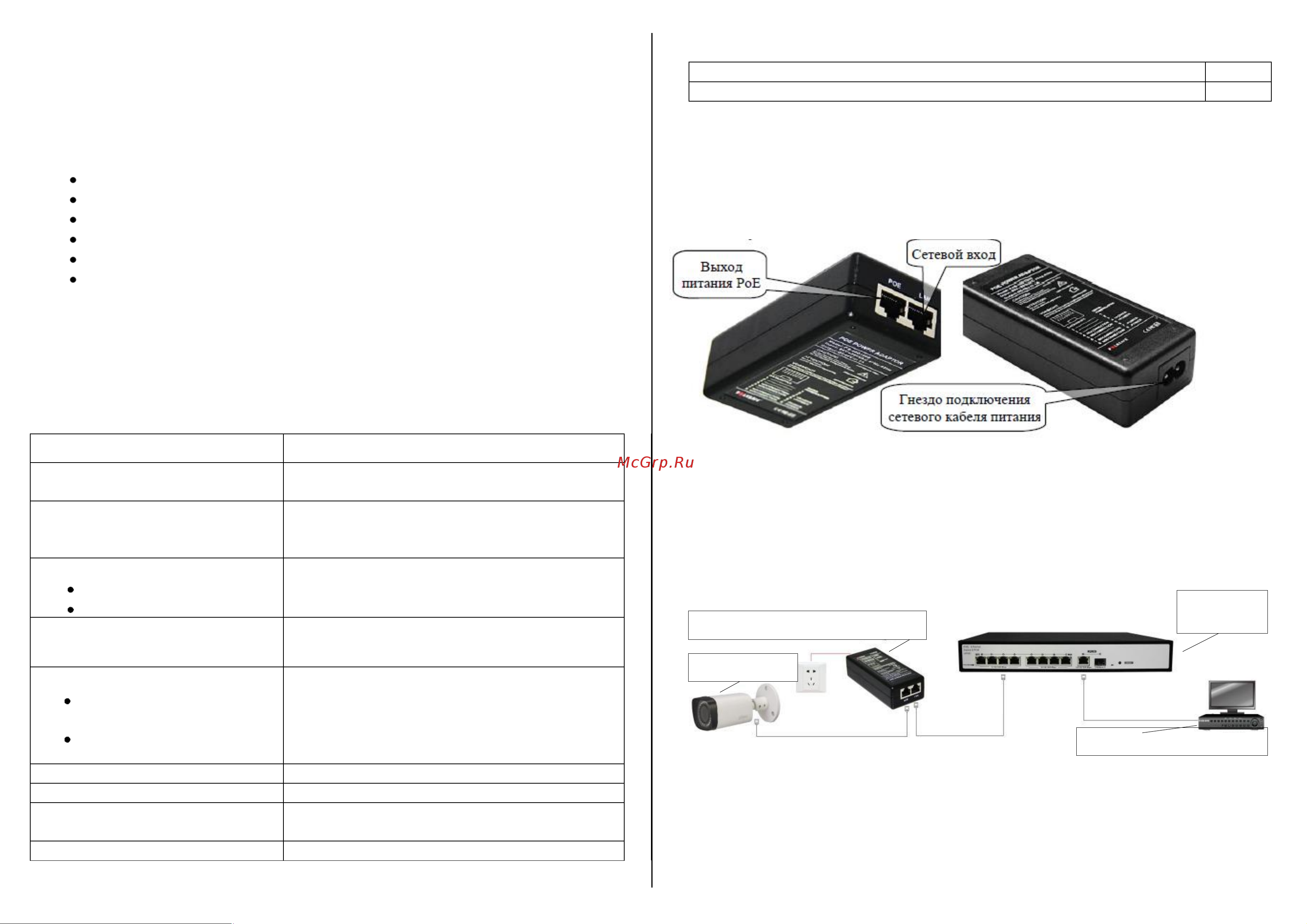

4.1. Общий вид Изделия и назначение его контактных выводов и гнезд

показано на Рисунке 1:

Рис. 1. Общий вид Изделия и назначение его контактных выводов и гнезд

4.2. Подключение источников питания производить силовым кабелем с сече-

нием токоведущих жил, обеспечивающим передачу требуемой мощности.

4.3. Климатическое исполнение подводимых соединительных кабелей должно

соответствовать условиям эксплуатации оборудования.

4.4. Выполнить подключение Инжектора питания PoE в соответствии с при-

мером построения сети, показанном на на Рисунке 2:

Рис. 2. Пример построения сети с подключением Инжектора питания PoE

Настройка.

Изделие изготовлено, протестировано, опломбировано (пломбировочные метки

красящим веществом) на предприятии-изготовителе и не требует проведения

специальных мер по предварительной настройке в условиях эксплуатации.

Сетевой Видеорегистратор

IP-Видеокамера

Наименование параметра

Значение

Интерфейс Изделия

LAN: 1 шт. порт RG45, 10 / 100 Mб/с;

РоЕ: 1 шт. порт RG45, питание PoE

Сетевая среда – Структурирован-

ная кабельная система стандарта

EIA/TIA-568, 100 Ом «витая пара»

10BASE-T: UTP 3/4/5 категории, Lmax = 100 м

100BASE-TX: UTP 5/5e категории, Lmax = 100 м

Выходное питание PoE:

напряжение

максимальный ток

DC 52 B

0,5 A

Подача питающего

напряжения PoE

Метод A:

пара проводов 1/2 (+) и пара проводов 3/6 (–)

Электропитание Изделия:

сеть переменного тока

напряжения, В

частота сети

переменного тока, Гц

от 96 до 264

от 50 до 60

Диапазон рабочих температур, °С

от минус 10 до плюс 50

Диапазон температур хранения, °С

от минус 40 до плюс 85

Габаритные размеры изделия

(длина х ширина х высота), мм

115 х 50 х 31

Масса изделия, кг, не более

0,15
