1. Назначение.

Пассивный инжектор питания PoE GF-АС103 (далее – Инжектор PoE; Изделие)

является однопортовым инжектором питания по витой паре и предназначен для

подачи питания посредством технологий РоЕ для оборудования, поддерживающего

эту технологию.

Изделие выполнено в пластиковом корпусе в виде адаптера в розетку и имеет 2

разъема RJ-45: входной и выходной сетевой порт.

Пассивный инжектор передает питание по кабелю Ethernet вне зависимости от

того, поддерживает ли конечное устройство стандарт PoE или нет, Т.е., без процесса

согласования или связи с питаемым устройством.

GF-AC103 не усиливает сигнал данных, поэтому длина кабеля локальной сети от

источника до устройства-потребителя не должна превышать 100 м.

Передача сигнала осуществляется без использования средств шифрования и

криптографии.

Инжектор оснащен защитой от перенапряжения, встроенными функциями

автоматического защитного отключения при его перегреве, при коротком

замыкании и превышении допустимого тока в нагрузке.

Конструктивное исполнение Изделия имеет степень защиты корпуса IP41, и

предназначен для установки в периодически отапливаемых помещениях.

2. Основные технические характеристики.

Наименование параметра

Значение

Интерфейс Изделия

LAN: 1 шт. порт RG45, 10/100 Mб/с;

РоЕ: 1 шт. порт RG45, 10/100 Mб/с + питание PoE

Сетевая среда

10BASE-T: UTP 3/4/5 категории, Lmax = 100 м

100BASE-TX: UTP 5/5e категории, Lmax = 100 м

Электропитание Изделия:

сеть переменного тока

100В – 240В AC,

50 – 60 Гц

Выходное питание PoE:

напряжение

мощность

максимальный ток

DC 48 B

24 Вт

0,5 A

Подача питающего

напряжения PoE

Метод B:

пара проводов 4/5 (+) и пара проводов 7/8 (–)

Диапазон рабочих температур

°С

-10℃ - 40℃

Диапазон температур хранения

°С

-40℃ - 70℃

Габаритные размеры изделия

85 x 30 x 45 мм

Масса изделия, кг, не более

0,2

3. Комплект поставки.

1. Инжектор питания PoE GF-АС103

1шт.

2. Упаковка

1шт.

4. Установка и подключение.

Внимание! Подключение изделия производить только при отключенном

питании

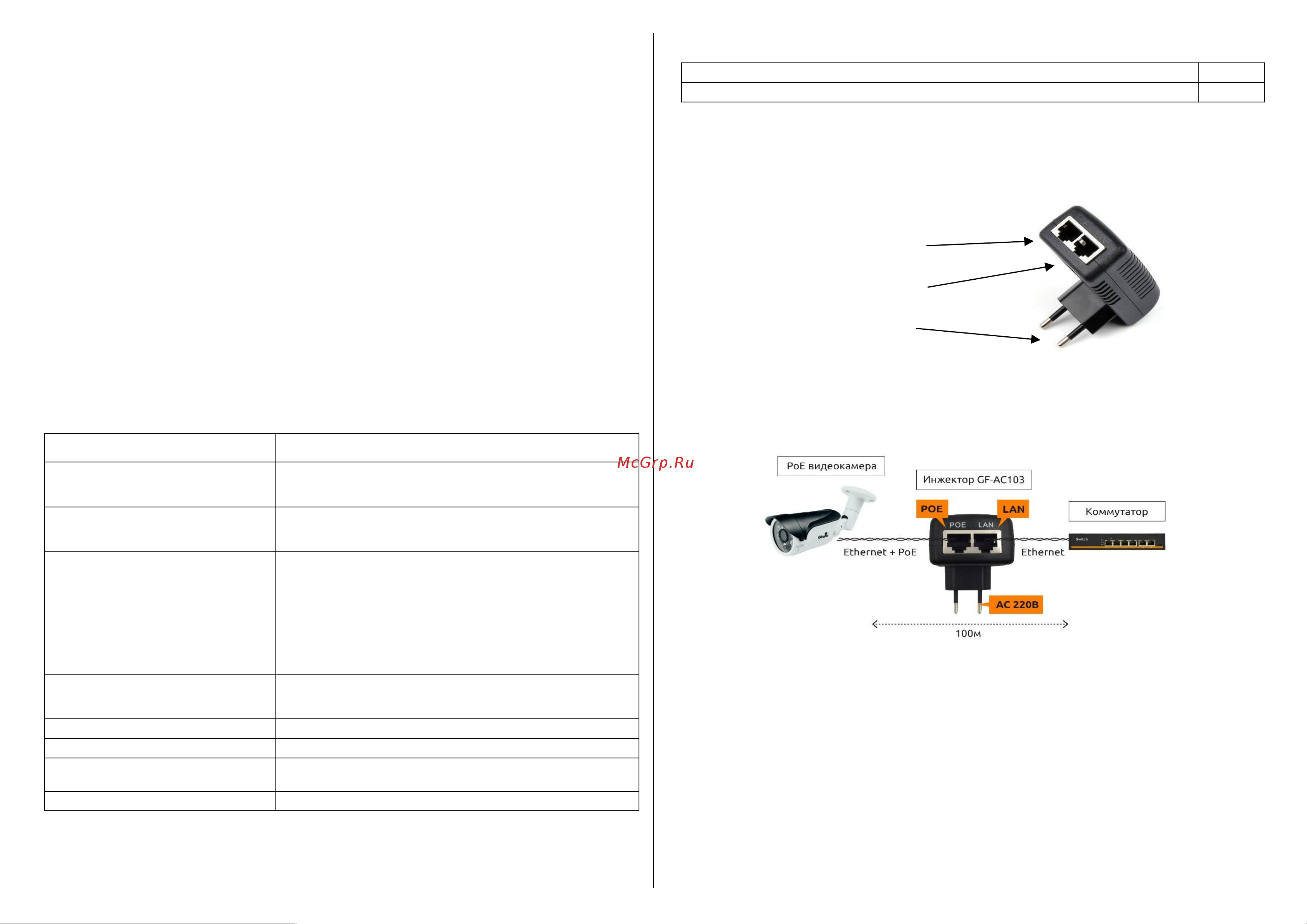

4.1. Общий вид Изделия и назначение его контактов и разъемов показано на

Рисунке 1:

Рис. 1. Общий вид Изделия и назначение его контактов и разъемов

4.2. Выполните подключение Инжектора в соответствии с примером построения

сети, показанном на Рисунке 2

Рис. 2. Пример построения сети с подключением Инжектора питания PoE

4.3. Подключите кабель локальной сети к порту LAN и кабель оконечного

устройства к порту POE.

4.4. Включите инжектор в розетку переменного тока 220В AC.

5. Настройка.

Изделие изготовлено, протестировано, на предприятии-изготовителе и не требует

проведения специальных мер по предварительной настройке в условиях

эксплуатации.

Сетевая вилка 220В AC.

POE: Выход локальной сети с

питанием PoE.

LAN: Вход локальной сети.
