1. Назначение.

Изолированный сплиттер GF-АС12 (далее – Сплиттер; Изделие) предназначен

для приема из сети Ethernet и последующего выделения, посредством технологий

РоЕ и/или PSE, напряжения питания оконечных устройств сети (В

спецификации технологии РоЕ: PSE – источник [устройство] питания; PD –

потребитель питания). Использование в конструкции Изделия трансформатора

обеспечивает Сплиттеру гальваническую развязку «вход / выход», повышая его

эффективность и безопасность при эксплуатации.

Изделие применяется для питания таких устройств (систем), как:

IP-видеокамеры;

Точки доступа Wi-Fi;

Устройства телефонии VoIP;

Система видеонаблюдения;

Охранная система;

Сетевая система хранения (NAS).

Сплиттер оснащен грозозащитой, защитой от перенапряжения

(электростатического пробоя), встроенными функциями автоматического

защитного отключения при его перегреве, при коротком замыкании и

превышении допустимого тока в нагрузке. Изделие поддерживает работу с

оборудованием PSE всех типов (End-span и Mid-span) за счет встроенного

двухканального мостового выпрямителя.

Конструктивное исполнение Изделия имеет степень защиты корпуса IP40 по

ГОСТ 14254-2015, что позволяет использовать его для установки исключительно

в периодически отапливаемых помещениях Электромагнитная совместимость

изделия отвечает требованиям ГОСТ Р 50009-2000.

2. Основные технические характеристики.

Наименование параметра

Значение

Сетевые протоколы и стандарты

IEEE.802.3i 10BASE-T

IEEE.802.3u 10BASE-T

IEEE.802.3af (питание PоЕ)

Поддерживаемая скорость связи, Мб/с

10 / 100

Напряжение постоянного тока, В:

• Входное

• Выходное

от 40 до 48

Выходной ток, А

от 1 до 2

Выходная мощность, Вт,

15,4

Подача питающего напряжения PoE

Метод А, End-Span: 1/2(+) и 3/6 (–),

Метод B, Mid-Span: 4/5(+) и 7/8 (–),

Светодиодная индикация

Индикатор входного напряжения;

Индикатор выходного напряжения

Диапазон рабочих температур,

0°С - +40°С

Диапазон температур хранения,

-40°С - +70°С

Габаритные размеры изделия, мм

81 х 52 х 24

Масса изделия, кг, не более

0,08

3. Комплект поставки.

1. Изолированный сплиттер GF-АС12

1шт.

2. Упаковка

1шт.

4. Установка и подключение.

Внимание! Подключение изделия производить только при

отключенном питании.

4.1. Общий вид Изделия и назначение его контактных выводов и гнезд

показано на Рисунке 1:

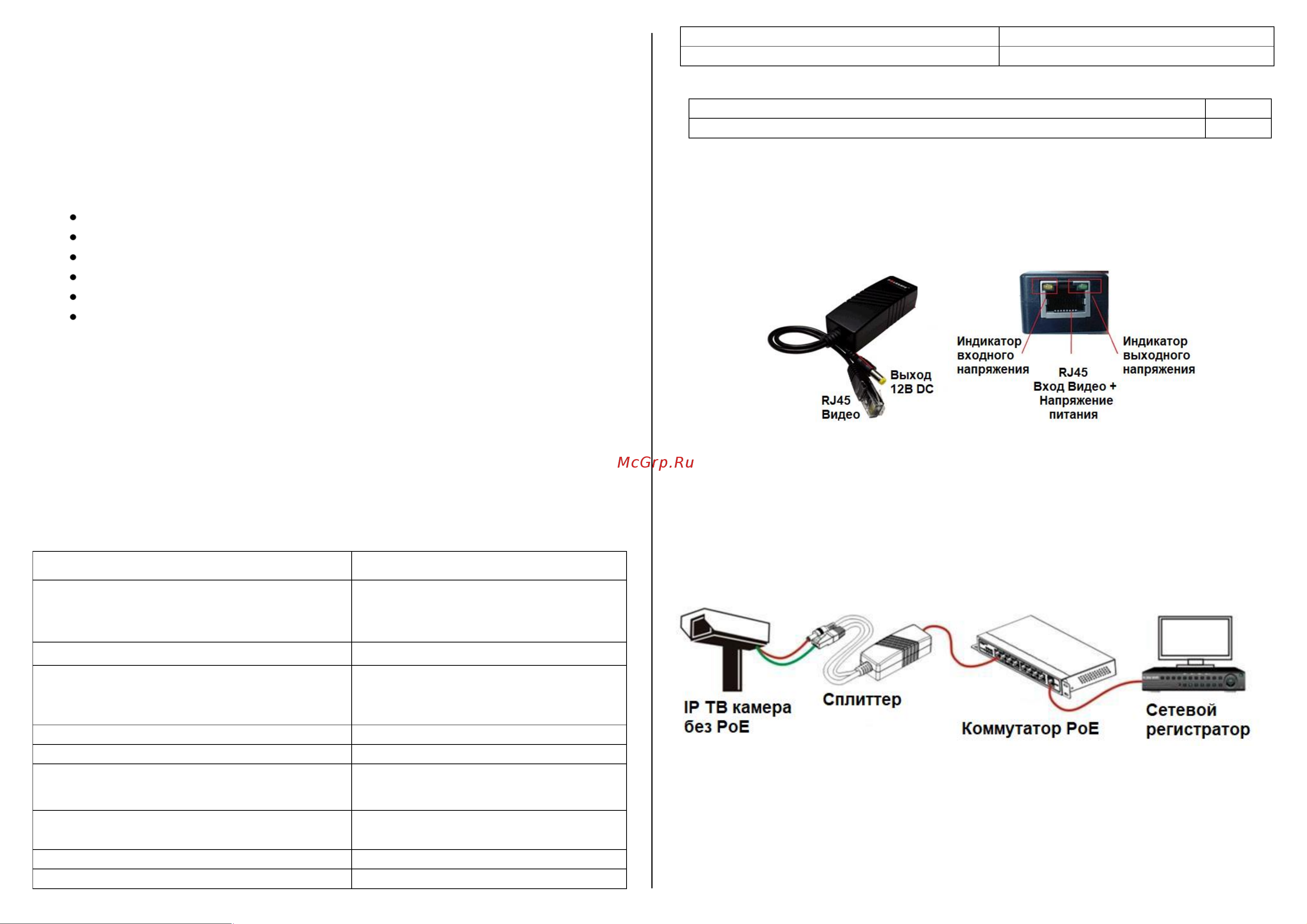

Рис. 1 Общий вид Изделия и назначение его контактных выводов и гнезд

4.2. Подключение источников питания производить силовым кабелем с

сечением токоведущих жил, обеспечивающим передачу требуемой мощности.

4.3. Климатическое исполнение подводимых соединительных кабелей должно

соответствовать условиям эксплуатации оборудования.

4.4. Выполнить подключение Сплиттера в соответствии с примером построения

сети (типовая схема подключения), показанном на Рисунке 2:

Рис. 2 Типовая схема подключения Сплиттера

5. Настройка.

Изделие изготовлено и протестировано на предприятии-изготовителе и не

требует проведения специальных мер по предварительной настройке в условиях

эксплуатации.
