PoE сплиттер GF-АС12 v2 (далее – Сплиттер; Изделие) предназначен для

приема изображения, звука и питания в сети Ethernet, с последующей

передачей изображения и звука в сеть с выделением питания, посредством

технологий РоЕ и/или PSE . (В спецификации технологии РоЕ: PSE – источник

[устройство] питания; PD – потребитель питания). Использование в

конструкции Изделия трансформатора обеспечивает Сплиттеру гальваническую

развязку «вход / выход», повышая его эффективность и безопасность при

эксплуатации.

Изделие имеет специальный корпус для обеспечения безопасности при работе.

Принцип действия: поступающие к сплиттеру по одному кабелю (витой паре)

изображение, звук и питание, он разделяет на два кабеля: отдельно изображение

и звук, отдельно питание.

Изделие поддерживает работу с оборудованием PSE всех типов (End-span и

Mid-span) за счет встроенного двухканального мостового выпрямителя.

Конструктивное исполнение Изделия имеет степень защиты корпуса IP40 по

ГОСТ 14254-2015, что позволяет использовать его для установки исключительно

в периодически отапливаемых помещениях Электромагнитная совместимость

изделия отвечает требованиям ГОСТ Р 50009-2000.

2. Основные технические характеристики.

Наименование параметра

Значение

Сетевые протоколы и стандарты

IEEE.802.3i 10BASE-T

IEEE.802.3u 10BASE-T

IEEE.802.3af (питание PоЕ)

Поддерживаемая скорость связи, Мб/с

10 / 100

Напряжение постоянного тока, В:

• Входное

• Выходное

от 40 до 48

Выходной ток, А

1,1

Выходная мощность, Вт,

13,2

Подача питающего напряжения PoE

Метод А, End-Span: 1/2(+) и 3/6 (–),

Метод B, Mid-Span: 4/5(+) и 7/8 (–),

Светодиодная индикация

Индикатор входного напряжения;

Индикатор выходного напряжения

Диапазон рабочих температур,

0°С - +40°С

Диапазон температур хранения,

-40°С - +70°С

Габаритные размеры изделия, мм

81 х 52 х 24

Масса изделия, кг, не более

0,08

3. Комплект поставки.

1. PoE сплиттер GF-АС12 v2

1шт.

2. Упаковка

1шт.

4. Установка и подключение.

Внимание! Подключение изделия производить только при

отключенном питании.

4.1. Общий вид Изделия и назначение его контактных выводов и гнезд

показано на Рисунке 1:

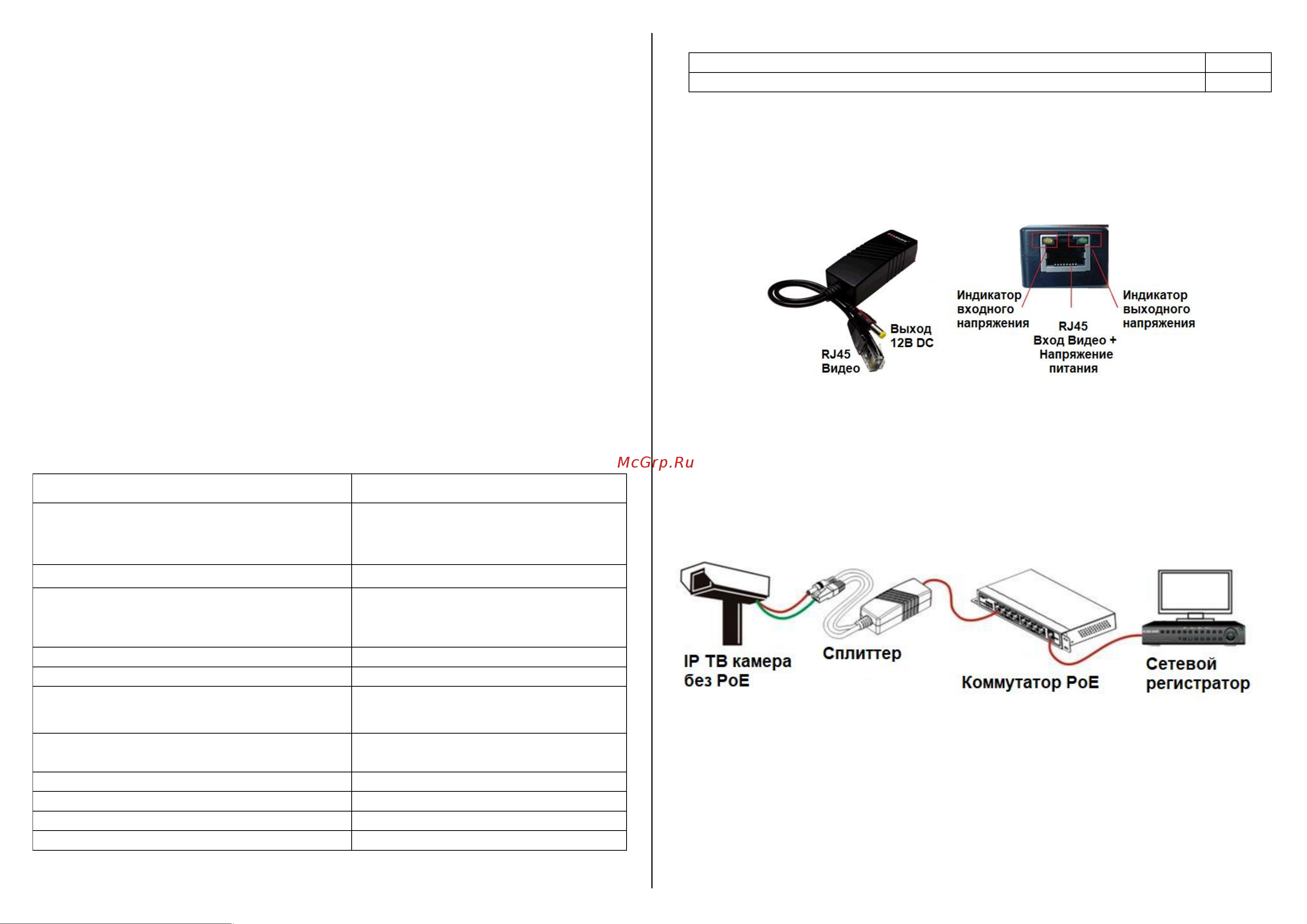

Рис. 1 Общий вид Изделия и назначение его контактных выводов и гнезд

4.2. Подключение источников питания производить силовым кабелем с

сечением токоведущих жил, обеспечивающим передачу требуемой мощности.

4.3. Климатическое исполнение подводимых соединительных кабелей должно

соответствовать условиям эксплуатации оборудования.

4.4. Выполнить подключение Сплиттера в соответствии с примером построения

сети (типовая схема подключения), показанном на Рисунке 2:

Рис. 2 Типовая схема подключения Сплиттера

5. Настройка.

Изделие изготовлено и протестировано на предприятии-изготовителе и не

требует проведения специальных мер по предварительной настройке в условиях

эксплуатации.
