5. Гарантийные обязательства.
Изготовитель гарантирует работоспособность изделия в соответствии с
заявленными техническими характеристиками в течение 36 месяцев со дня
продажи при соблюдении владельцем условий хранения, монтажа и
эксплуатации.
Примечание.
Работа аппаратуры гарантируется в условиях
нормальной электромагнитной обстановки.
Гарантия не распространяется на изделие:
- имеющее механические повреждения и следы вскрытия или ремонта
владельцем или третьими лицами;
- вышедшее из строя в результате нарушения условий эксплуатации;
- вышедшее из строя в результате воздействия непреодолимых сил
(природных явлений, стихийных бедствий, аварий на электросетях и т.п.).
6. Гарантийный талон.
№ п / п
Наименование изделия
Кол-во
Серийный номер
1.
Устройство защиты линий ASP-1-12/24
2
2.
Отметка ОТК
________________
(Подпись и дата)
______________
(Дата продажи)
М.П.
Гарантийный ремонт производится в сервисном центре
ООО «БИК-Информ» по адресу:
198095, Санкт-Петербург, ул. Маршала Говорова, д.52.
Тел./Факс: +7(812) 320-22-01.
www.bic-inform.ru e-mail: support@bic-inform.ru
Настоящим подтверждаю приемку изделия в полном
комплекте, пригодного к использованию, а также
подтверждаю приемлемость гарантийных условий
__________________
(подпись Покупателя)
7. Сведения о рекламациях.
Дата
Количество часов работы
до возникновения
неисправности
Краткое
содержание
неисправности
Дата направления
рекламации и
№ письма
Меры
предпринятые
по рекламации

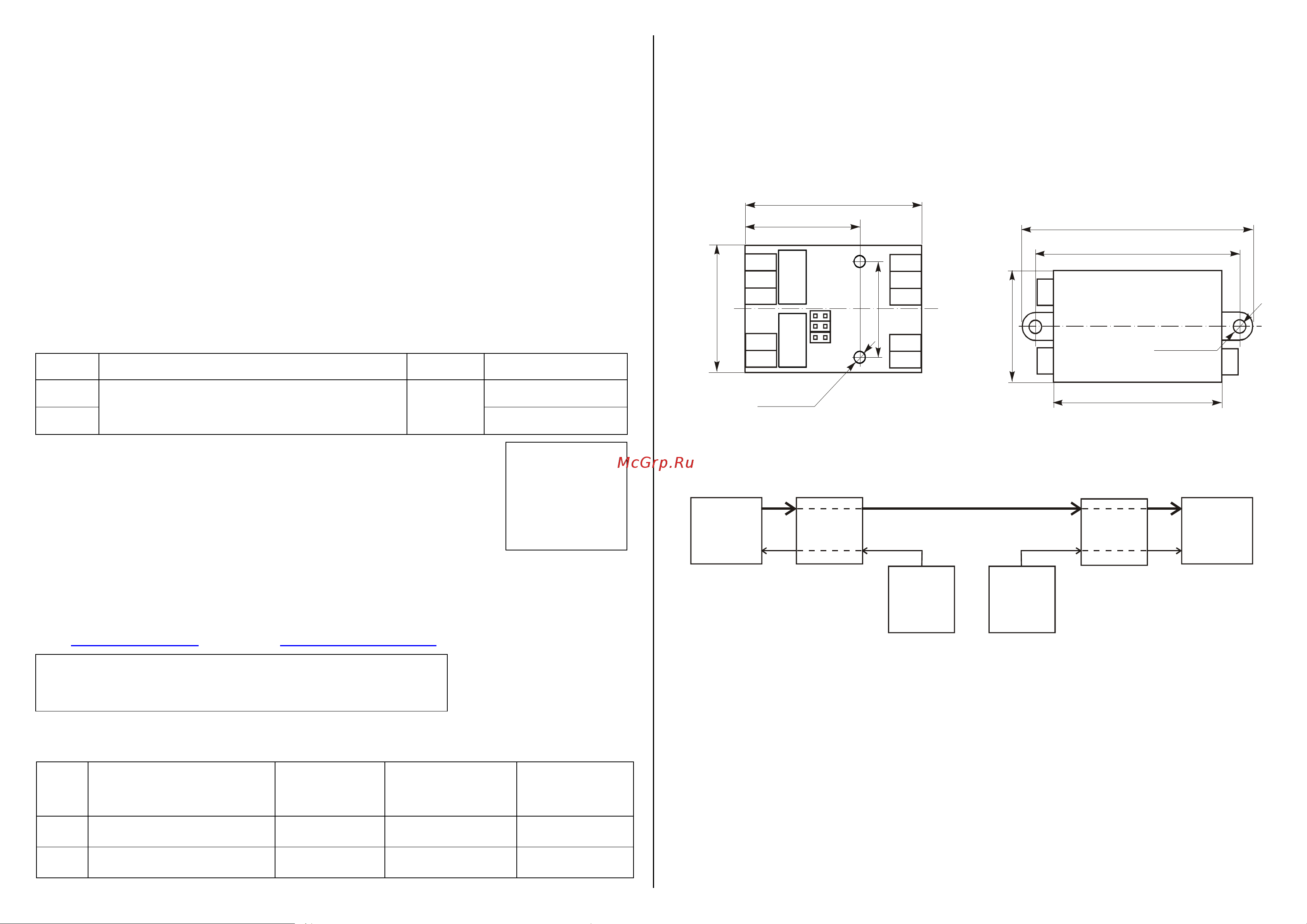

4. Установка и подключение.
4.1. Перед подключением УЗЛ необходимо определить место его
установки и закрепить так, чтобы был обеспечен доступ к подводимым
кабелям, клеммным колодкам и элементам настройки. Схема расположения
элементов настройки и коммутации УЗЛ приведены на Рисунке 1. Устано-
вочные размеры монтажной коробки приведены на Рисунке 2. Структурная
схема подключения УЗЛ приведена на Рисунке 3.
Рис.3. Структурная схема подключения .ASP-1-12/24
УЗЛ
Приемник
сигнала
Источник
питания
ЗАЩИЩАЕМАЯ ЛИНИЯ СВЯЗИ
Источник
сигнала
Источник
питания
УЗЛ
Внимание!
Монтаж и подключение устройства производить
только при отключенном питании.
4.2.Установить перемычку XS1 в соответствии с напряжением питания
устройства, к которому подключается УЗЛ.
4.3.Подключить подводимые кабели к клеммным колодкам УЗЛ в
соответствии с видом защищаемой линии связи. Примеры схем защиты
различных линий связи, приведены на Рисунках 4.1 ÷ 4.3.
Климатическое исполнение подводимых соединительных кабелей должно
соответствовать условиям эксплуатации.
Рис.2. Установочные размеры
монтажной коробки.
73
65
38
2 отв. 3 мм
80
XS1
Рис.1. Схема расположения элементов
настройки и коммутации УЗЛ .ASP-1-12/24
48
32
2 отв. 3 мм
30
=24
~24
В
=12В
В
+
-
LI -
G
LI+
24
+
-
LO -
G
LO+
